1. Pangkalahatang-ideya ng Dayapragm, Hindi kinakalawang na asero at Kapsula Pressure Gauges

Ang pressure gauge ay isang instrumentong pang-industriya na ginagamit upang sukatin at ipakita ang presyon ng mga likido, kabilang ang mga gas at likido. Nararamdaman nito ang presyon sa pamamagitan ng nababanat na sensitibong mga elemento—gaya ng mga diaphragm, kapsula, o Bourdon tubes—na nag-deform sa ilalim ng inilapat na presyon. Ang mekanismo ng paghahatid ay nagtutulak ng pointer o digital na module upang biswal na ipahiwatig ang gauge pressure, absolute pressure, differential pressure, o iba pang mga value ng pressure ng medium ng proseso, na sumusuporta sa pagsubaybay sa presyon, mga alerto sa kaligtasan, at kontrol sa proseso sa mga sistemang pang-industriya.

Depende sa internal sensing geometry, maaaring saklawin ng pamilya ng instrumento na ito ang mga pangangailangan sa pagsukat na sumasaklaw sa micro pressure, low pressure, medium pressure, high pressure at ultra-high pressure, na isang dahilan kung bakit tinukoy ang kategoryang ito sa malawak na saklaw ng mga sektor ng industriya. Pinagpangkat ng kategoryang ito ang tatlong nauugnay na solusyon sa pagsukat ng presyon na binuo sa paligid ng shared sensing principle na ito. A Diaphragm Pressure Gauge gumagamit ng flexible na elemento ng diaphragm na naghihiwalay sa mekanismo ng sensing mula sa medium ng proseso, na ginagawang angkop ito sa malapot, kinakaing unti-unti, o mga likidong puno ng particulate. A Hindi kinakalawang na Steel Pressure Gauge Pangunahing tinukoy ng basa nitong bahagi at materyal ng case, na nag-aalok ng pinahusay na resistensya sa kaagnasan sa malupit o mahalumigmig na kapaligiran kumpara sa karaniwang carbon steel construction. A Capsule Pressure Gauge ay gumagamit ng isang pares ng mga corrugated diaphragm na hinangin upang bumuo ng isang elemento ng kapsula, na partikular na epektibo para sa napakababang pagsukat ng presyon kung saan ang karaniwang Bourdon tube ay kulang sa sapat na sensitivity. Sinusuri ng page na ito ang mga karaniwang uri at katangian sa loob ng kategoryang ito, mga pangunahing tampok sa pagganap, mga naaangkop na industriya, mga prinsipyo sa pagtatrabaho, gabay sa aplikasyon, isang detalyadong paghahambing, mga kasanayan sa pagpapanatili, at mga madalas itanong upang suportahan ang matalinong teknikal na pagpili.

2. Mga Karaniwang Uri at Katangian

Ang bawat uri ng pressure gauge sa kategoryang ito ay tumutugon sa isang natatanging kumbinasyon ng daluyan ng proseso, hanay ng presyon, at pagkakalantad sa kapaligiran. Ang pag-unawa sa mga pagkakaibang ito ay sumusuporta sa pagpili ng tamang instrumento para sa isang partikular na punto ng pag-install sa halip na mag-default sa isang pamilyar na configuration.

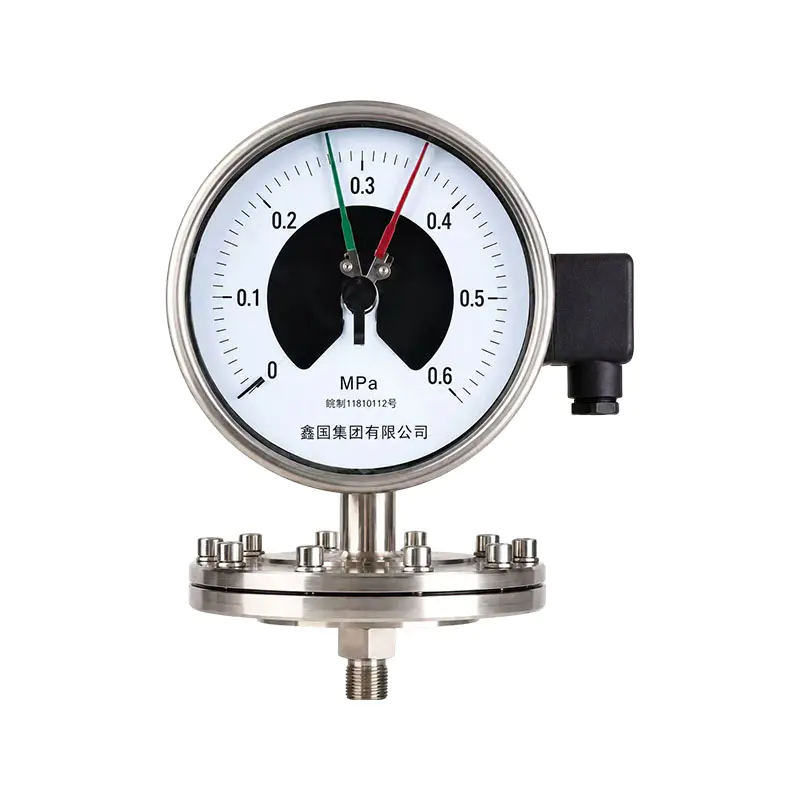

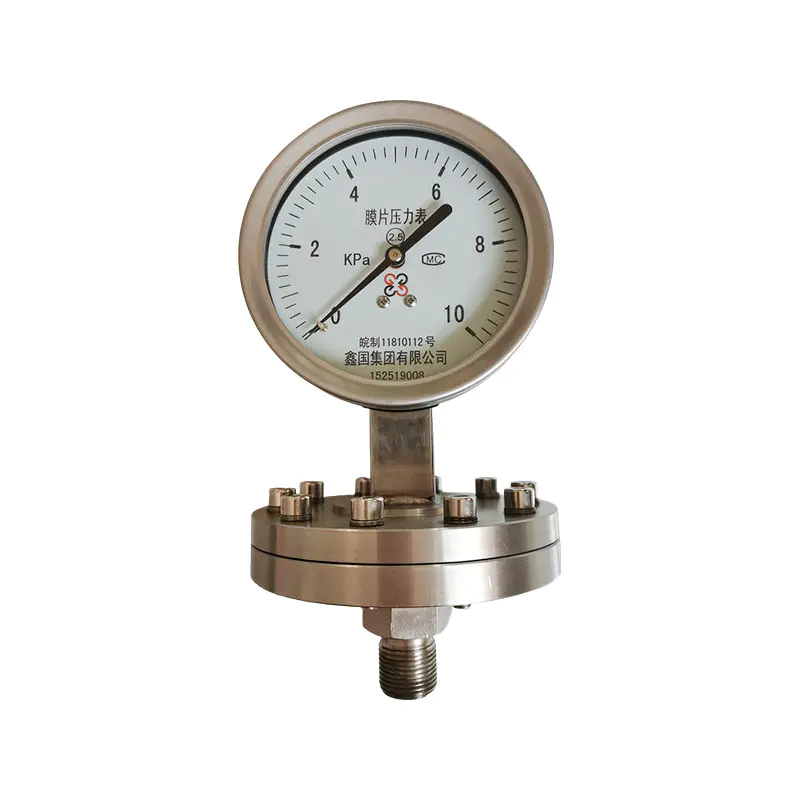

(1) Diaphragm Pressure Gauge

A Diaphragm Pressure Gauge gumagamit ng manipis, flexible na metal o composite na diaphragm bilang sensing element, na proporsyonal na lumilihis sa ilalim ng inilapat na presyon at nagpapadala ng paggalaw na ito sa mekanismo ng pointer sa pamamagitan ng linkage o capillary system. Dahil ang diaphragm ay maaaring gawin sa isang materyal na lumalaban sa kaagnasan o may linya at naka-mount gamit ang isang flush o extended na koneksyon sa proseso, ang configuration na ito ay karaniwang tinutukoy para sa malapot, crystallizing, o particulate-laden na media kung saan ang direct-mount Bourdon tube gauge ay madaling mabara. Maaaring sukatin ng mga diaphragm pressure gauge ang presyon na kasingbaba ng 10 in.H2O (25 mbar) at karaniwang nag-aalok ng overpressure na proteksyon hanggang sa limang beses ng buong sukat na halaga.

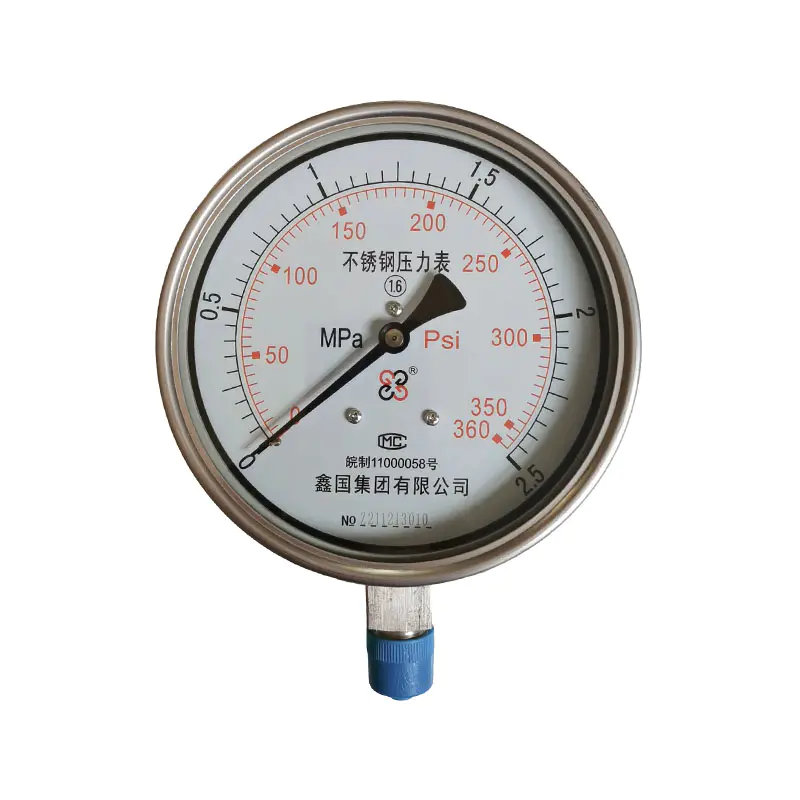

(2) Hindi kinakalawang na Steel Pressure Gauge

A Hindi kinakalawang na Steel Pressure Gauge ay nakikilala sa pamamagitan ng kaso nito at, sa maraming pagsasaayos, ang basa nitong bahagi na konstruksyon, gamit ang mga stainless steel na haluang metal upang labanan ang kaagnasan mula sa halumigmig, pagkakalantad sa kemikal, o panlabas na weathering. Ang construction na ito ay madalas na ipinares sa isang liquid-filled case sa mga application na kinasasangkutan ng vibration, dahil ang fill fluid ay nagpapabasa ng pointer flutter at nagpapababa ng pagkasira sa mga internal na bahagi ng paggalaw, na nagpapahaba ng buhay ng serbisyo sa mga demanding na mekanikal na kapaligiran. Ang maximum na pinapahintulutang temperatura ng proseso para sa mga stainless steel na basang bahagi ay karaniwang hindi dapat lumampas sa 100°C.

(3) Capsule Pressure Gauge

A Capsule Pressure Gauge gumagamit ng dalawang corrugated diaphragm disc na pinagdugtong sa kanilang mga panlabas na gilid upang bumuo ng isang selyadong kapsula, na lumalawak at kumukunot sa axis nito habang nagbabago ang presyon. Ang konstruksiyon na ito ay gumagawa ng mas malaki, mas sensitibong mekanikal na displacement kaysa sa isang diaphragm sa napakababang antas ng presyon. Ang mga capsule gauge ay karaniwang ginagamit para sa pagsubaybay sa pamamahagi ng gas, pagsukat ng presyon ng draft sa mga combustion system, at iba pang mga application na gumagana nang mas mababa sa karaniwang mga limitasyon ng sensitivity ng Bourdon tube—kasing baba ng 1″ water column (2.5 mbar). Ang katumpakan para sa mga sukat ng kapsula ay maaaring umabot ng hanggang ±1.0% ng span.

3. Mga Pangunahing Tampok ng Pagganap sa Lahat ng Kategorya

Higit pa sa partikular na elemento ng sensing na ginamit, sinusuri ng mga mamimili ang a Diaphragm Pressure Gauge , Hindi kinakalawang na Steel Pressure Gauge , o Capsule Pressure Gauge sa pangkalahatan ay tumitingin sa isang nakabahaging hanay ng mga katangian ng pagganap na tumutukoy kung ang instrumento ay tatagal sa ilalim ng tunay na mga kondisyon ng pagpapatakbo. Ang mga katangiang ito ay sumasaklaw sa saklaw ng pagsukat, mekanikal na tibay, paglaban sa kapaligiran, flexibility ng pag-install, at ang mga pantulong na function na nakapaloob sa instrumento na higit pa sa simpleng pagbabasa ng pointer. Ang pagrerepaso sa mga salik na ito nang magkasama, sa halip na tumuon sa iisang detalye, ay nagbibigay ng mas kumpletong larawan kung paano gaganap ang isang gauge kapag na-install sa isang aktwal na linya ng proseso.

• Malawak na saklaw ng pagsukat: ang kategorya ay sumasaklaw sa micro, low, medium, high at ultra-high pressure range, kaya ang naaangkop na elemento ng sensing ay maaaring itugma sa halos anumang kondisyon ng proseso.
• Maramihang mga marka ng katumpakan: hanay ang mga opsyon mula sa pangkalahatang katumpakan ng pang-industriya na grado (Class 2.5) hanggang sa mga marka ng katumpakan ng pagsukat (Class 1.0 o mas mahusay) na may kaunting backlash at matatag na pangmatagalang pagganap.
• Matibay na mekanikal na istraktura: Ang mga panloob na bahagi ng paggalaw ay binuo upang tiisin ang panginginig ng boses at mekanikal na pagkabigla, na sumusuporta sa maaasahang paggamit sa hinihingi na mga kapaligiran sa larangan.
• Kakayahang umangkop sa kapaligiran: lumalaban sa kaagnasan, lumalaban sa kalawang, lumalaban sa init at lumalaban sa moisture na mga opsyon sa pagtatayo ay nagpapalawak ng pagiging angkop sa mga lugar ng pag-install na mahalumigmig, panlabas, o nakalantad sa kemikal, kabilang ang mga variant na lumalaban sa pagsabog para sa mga mapanganib na lugar.
• Flexible na pag-install: radial, axial, embedded at wall-mounted configurations ay available na may standardized na mga interface ng koneksyon upang magkasya sa iba't ibang panel at pipeline layout.

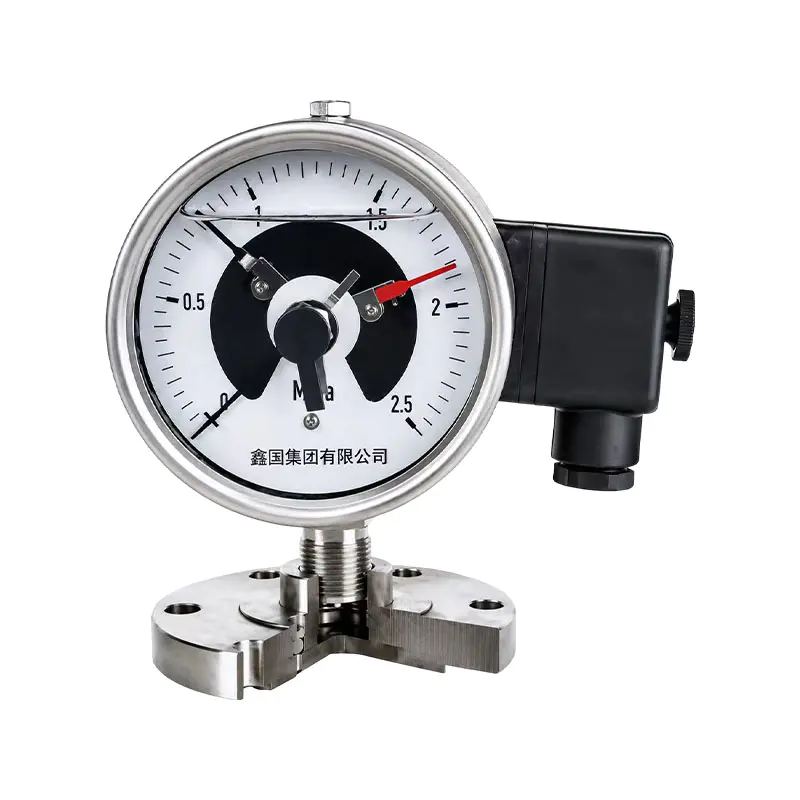

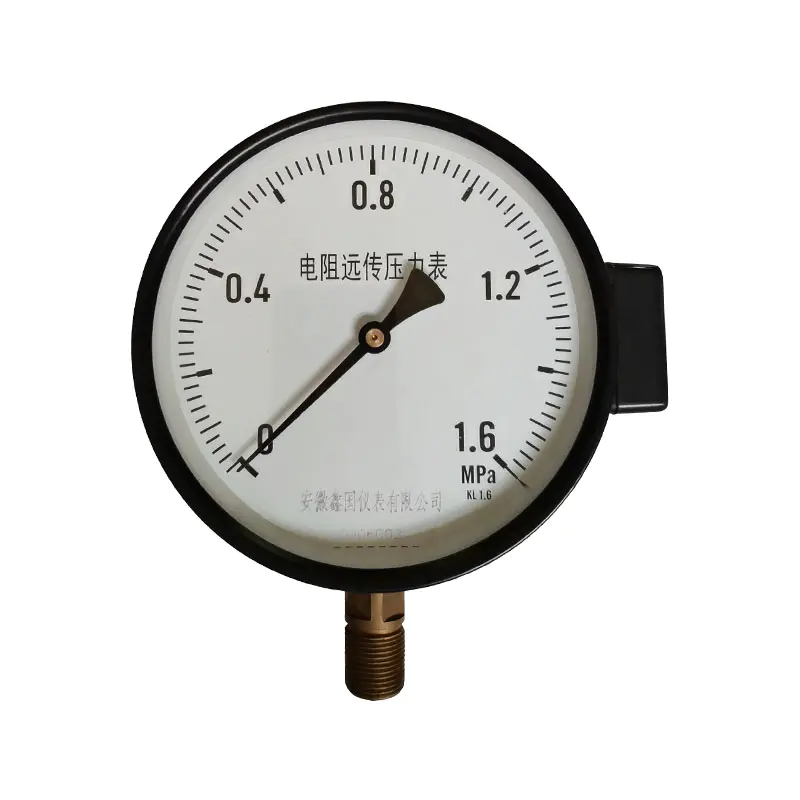

• Pinalawak na pag-andar: ang lokal na dial display ay maaaring dagdagan ng remote transmission, upper at lower limit alarm, at electrical contact control para sa pagsasama sa mas malawak na monitoring system.
• Kaligtasan sa pagpapatakbo: proteksyon sa sobrang presyon at mga tampok sa disenyo ng kaso ng kaligtasan ay nakakatulong na protektahan ang parehong kagamitan at tauhan sa panahon ng hindi normal na mga kaganapan sa presyon.

Kung pagsasama-samahin, ipinapaliwanag ng mga salik sa pagganap na ito kung bakit ang kategorya ng instrumento na ito ay hindi itinuturing na isang nakapirming produkto at higit pa bilang isang nako-configure na platform, kung saan ang sensing element, materyal ng case, uri ng koneksyon, at auxiliary function ay pinipili nang magkasama upang tumugma sa isang partikular na pag-install sa halip na iakma ang proseso sa isang standard na unit.

4. Mga Naaangkop na Industriya at Sektor

Dahil ang sensing element, case material at functional na mga opsyon sa loob ng kategoryang ito ay maaaring pagsamahin sa napakaraming paraan, ang mga gauge na ito ay makikita sa malawak na hanay ng mga sektor ng industriya sa halip na limitado sa isang niche application. Ang karaniwang thread sa mga sektor na ito ay isang pangangailangan para sa maaasahan, madaling basahin na indikasyon ng presyon sa isang partikular na punto sa isang pipeline, sisidlan, o piraso ng umiikot na kagamitan, kadalasan sa ilalim ng mga kondisyon ng vibration, corrosive exposure, o mahigpit na mga tolerance sa proseso. Ang talahanayan sa ibaba ay binabalangkas ang ilang mga kinatawan na sektor kasama ang mga tipikal na punto ng pagsubaybay kung saan a Diaphragm Pressure Gauge , Hindi kinakalawang na Steel Pressure Gauge , o Capsule Pressure Gauge ay karaniwang naka-install.

Ang Xinguo Group Co., Ltd. ay bubuo at nagbibigay ng presyon, temperatura, antas at instrumento ng daloy na sumusuporta sa ilan sa mga sektor na ito. Ang mga produkto ng Grupo ay malawakang ginagamit sa kapangyarihan, petrolyo, kemikal, metalurhiya, mga materyales sa gusali, makinarya, pagkain, aerospace, bagong enerhiya at iba pang sektor ng industriya, gayundin sa mga larangan ng siyentipikong pananaliksik at edukasyon. Sinasalamin nito ang isang mas malawak na diskarte sa engineering kung saan ang mga pressure gauge ay isinasaalang-alang kasama ng mga nauugnay na instrumentation at mga balbula ng proseso bilang bahagi ng isang kumpletong sistema ng pagsukat.

5. Prinsipyo ng Paggawa at Disenyo ng Istruktura

Ang lahat ng tatlong uri ng produkto ay nagko-convert ng inilapat na presyon sa isang mekanikal na displacement, na pagkatapos ay isinalin sa isang nakikitang pagbabasa sa pamamagitan ng mekanismo ng gear-and-pinion o linkage transmission na konektado sa isang graduated dial. Ang pagkakaiba sa pagitan ng tatlong kategorya ay pangunahin sa hugis at materyal ng elastic sensing element, dahil ang isang Diaphragm Pressure Gauge nakabaluktot bilang isang flat o corrugated disc, habang a Capsule Pressure Gauge gumagamit ng dalawang pinagsamang disc upang palakasin ang displacement sa mababang presyon, at a Hindi kinakalawang na Steel Pressure Gauge maaaring gumamit ng alinman sa mga uri ng elementong ito na nakalagay sa isang case na lumalaban sa kaagnasan.

(1) Sensing Element Deflection

Habang kumikilos ang presyon ng proseso sa ibabaw ng diaphragm o kapsula, ang elemento ay nagde-deform nang elastiko sa loob ng idinisenyong hanay nito, at ang pagpapapangit na ito ay proporsyonal sa inilapat na presyon sa kabuuan ng naka-calibrate na span ng instrumento. Para sa isang diaphragm gauge, itinutulak ng pressure ang isang flexible corrugated metal disk upang ilipat ang pointer. Para sa isang capsule gauge, dalawang corrugated disc na pinagsama-sama ay lumikha ng isang pabilog na kapsula; ang kaunting pagbabago sa presyon ay nagiging sanhi ng paglihis ng kapsula, at inililipat ng pinion ang paggalaw na ito sa indicator. Kino-convert ng transmission linkage ang maliit na linear o axial na paggalaw na ito sa isang mas malaking rotational na paggalaw sa pointer shaft, na nagbibigay-daan sa isang compact sensing element na humimok ng full-scale na pagbabasa ng dial.

(2) Proteksyon sa Kaso at Paggalaw

Tinutukoy ng materyal ng case at pagbuo ng panloob na paggalaw kung gaano kahusay ang pagtiis ng gauge sa vibration, humidity, at sukdulan ng temperatura. Ang mga kaso ng hindi kinakalawang na asero na puno ng likido ay madalas na tinutukoy nang magkasama para sa mga pag-install na napapailalim sa mekanikal na panginginig ng boses, dahil ang fill fluid ay parehong nagpapadulas sa paggalaw at nagpapababa ng pointer oscillation. Para sa mga application na may matinding proseso o ambient na temperatura, ang mga accessory tulad ng mga cooling tower, siphon tube, at diaphragm seal ay ginagamit upang paghiwalayin at protektahan ang instrumento mula sa pinagmumulan ng init ng proseso.

6. Visualization ng Data: Saklaw ng Saklaw ng Presyon sa Lahat ng Uri

Bago suriin ang tsart sa ibaba, nakakatulong na maunawaan kung bakit ang saklaw ng saklaw ng presyon ay isa sa mga unang salik na sinusuri ng mga inhinyero kapag nagpapaliit ng pagpili ng gauge. Tumutugon ang iba't ibang geometrie ng elemento ng sensing na may iba't ibang antas ng sensitivity, at ang isang elemento na masyadong matigas para sa inilapat na presyon ay magbubunga ng pagbabasa na halos hindi umaalis sa lower stop ng dial. Ang mga elemento ng kapsula ay partikular na inengineered upang i-maximize ang displacement sa napakababang antas ng presyon—pababa sa 1″ water column (2.5 mbar)—kung saan ang flat diaphragm o Bourdon tube ay magpapakita ng kaunting paggalaw. Ang mga elemento ng diaphragm ay sumasaklaw sa isang mas malawak na low-to-moderate na hanay, hanggang sa 10 in.H2O (25 mbar), at mas madalas na pinipili para sa kanilang pagiging tugma sa media kaysa sa matinding sensitivity. Ang konstruksyon na hindi kinakalawang na asero ay maaaring ipares sa alinman sa mga elementong ito ng sensing, kaya ang posisyon nito sa isang paghahambing ng hanay ay nakasalalay sa kung aling panloob na elemento ang nasa loob nito. Ang Bourdon tube gauge, sa paghahambing, ay karaniwang may mas mababang limitasyon sa saklaw sa paligid ng 10 psi (690 mbar).

Ang horizontal bar chart sa itaas ay kumakatawan sa isang pangkalahatang engineering reference para sa saklaw ng pressure range sa tatlong kategorya ng produkto. Ang mga capsule gauge ay sumasakop sa pinakamaliit ngunit pinaka-espesyal na banda, na puro sa napakababang dulo ng spectrum ng presyon kung saan ang pinalakas na sensitivity mula sa dual-diaphragm construction ay mahalaga para sa isang magagamit na pagbabasa. Ang mga diaphragm gauge ay umaabot sa isang mas malawak na low-to-moderate na hanay, na sumasalamin sa kanilang karaniwang paggamit sa mga industriya ng proseso kung saan ang pagiging tugma ng media, sa halip na matinding saklaw, ang pangunahing driver ng pagpili. Ipinapakita ng mga stainless steel gauge ang pinakamalawak na bar sa paghahambing na ito dahil ang pagtatalaga ng stainless steel ay tumutukoy sa case at wetted-part material kaysa sa isang partikular na sensing geometry, ibig sabihin, ang stainless steel na konstruksyon ay makikita sa mababa, katamtaman, at mataas na presyon ng Bourdon tube, diaphragm, o capsule na mga instrumento. Ang pagkakaibang ito ay mahalaga para sa mga mamimili na maaaring unang ihambing ang tatlong kategoryang ito na para bang sila ay kapwa eksklusibo, kapag sa pagsasagawa ng isang stainless steel case ay madalas na pinagsama sa alinman sa isang diaphragm o Bourdon tube element depende sa aplikasyon. Para sa napakababang presyon ng pamamahagi ng gas o draft na mga punto ng pagsukat, ang isang elemento ng kapsula ay nananatiling praktikal na pagpipilian anuman ang materyal ng kaso. Para sa mga pangkalahatang linya ng prosesong pang-industriya na nagdadala ng katamtaman hanggang sa mataas na presyon sa isang mahalumigmig o kinakaing unti-unti na kapaligiran, ang isang hindi kinakalawang na asero na panukat na binuo sa paligid ng isang Bourdon tube o elemento ng diaphragm ay ang mas karaniwang detalye. Ang pagkilala sa layered na relasyon na ito sa pagitan ng sensing element at case material ay nakakatulong sa mga mamimili na magbasa ng mga datasheet ng pressure gauge nang mas tumpak kaysa sa pagpapalagay na ang saklaw at materyal ay palaging nakatali sa isang nakapirming configuration. Ang Xinguo Group Co., Ltd. ay nag-aalok ng mga na-configure na kumbinasyon sa mga kategoryang ito, na nagbibigay-daan sa mga mamimili na tukuyin ang sensing element at case material nang nakapag-iisa batay sa kanilang mga partikular na kinakailangan sa proseso. Sa pangkalahatan, inilalarawan ng chart na ito na ang saklaw ng saklaw ay dapat na suriin muna sa antas ng sensing-element, na ang materyal ng kaso ay itinuturing bilang isang hiwalay, komplementaryong detalye.

7. Mga Sitwasyon ng Paglalapat at Gabay sa Pagpili

Ang pagpili sa tatlong uri ng gauge na ito ay nagsisimula sa pagtukoy sa mga katangian ng daluyan ng proseso, ang inaasahang hanay ng presyon, at ang nakapalibot na kapaligiran sa pag-install. Ang mga linya ng proseso na nagdadala ng malapot na likido, slurries, o media na madaling ma-kristal ay karaniwang nangangailangan ng Diaphragm Pressure Gauge , dahil ang flush o extended na diaphragm na mukha ay lumalaban sa pagbara sa paraang hindi magagawa ng direktang koneksyon ng Bourdon tube. Ang mga pag-install sa mahalumigmig, panlabas, o chemically exposed na kapaligiran ay karaniwang nakikinabang sa a Hindi kinakalawang na Steel Pressure Gauge , kung saan pinoprotektahan ng case corrosion resistance ang panloob na paggalaw at dial visibility sa pangmatagalang pagkakalantad sa labas o washdown. Para sa napakababang presyon ng gaseous media—tulad ng pagsubaybay sa fan at blower, pagsubaybay sa filter, low-pressure pneumatic system, at mga vacuum pump—a Capsule Pressure Gauge ay ang naaangkop na pagpipilian dahil sa pinalakas na sensitivity nito sa mababang antas ng presyon.

Higit pa sa katamtamang compatibility at hanay ng presyon, ang laki ng dial, uri ng koneksyon sa proseso, at oryentasyon ng pag-mount ay isa ring dahilan sa pagpili ng tunog. Para sa mga maaasahang pagbabasa, ang operating pressure ay dapat na nasa gitnang ikatlong bahagi ng sukat, dahil ang pagkapagod at over-range na set-off ay nagpapababa ng katumpakan malapit sa buong span. Nag-aalok ang Xinguo Group Co., Ltd. ng mga nako-configure na dial diameter, mga koneksyon sa thread, at mga materyales sa lining ng diaphragm upang ang gauge ay maitugma nang eksakto sa punto ng pag-install. Para sa mga application na pinagsasama ang corrosive media na may napakababang presyon, gaya ng ilang partikular na chemical vent o scrubber monitoring point, maaaring tukuyin ang isang stainless steel case kasama ng isang capsule sensing element, na naglalarawan na ang tatlong kategoryang ito ay hindi palaging eksklusibo sa isa't isa ngunit maaaring pagsamahin upang tugunan ang compound operating condition.

8. Data Visualization: Multi-Factor Performance Radar Comparison

Ang isang paghahambing na istilo ng radar ay kapaki-pakinabang kapag ang ilang mga salik sa pagganap ay kailangang pagsama-samahin sa mga uri ng gauge sa halip na basahin mula sa magkahiwalay na mga hilera ng isang talahanayan. Ang chart sa ibaba ay naghahambing ng media compatibility, corrosion resistance, low-pressure sensitivity, at vibration tolerance sa tatlong kategoryang ipinakilala kanina. Ang pagtingin sa mga salik na ito nang magkakasama ay nililinaw kung bakit ang bawat uri ay may natatanging tungkulin sa halip na direktang makipagkumpitensya sa isang sukatan. Sinasalamin ng diskarteng ito kung paano karaniwang sinusuri ng mga inhinyero ang detalye ng instrumento, na tumitimbang ng ilang kinakailangan nang sabay-sabay sa halip na i-optimize ang isang property nang nakahiwalay. Ang visualization ay umaakma sa bar chart sa itaas sa pamamagitan ng pagtutok sa relatibong hugis sa halip na ganap na mga halaga ng saklaw lamang.

Ipinapakita ng radar chart ang Diaphragm Pressure Gauge profile na lumalawak pa kasama ng media compatibility, na sumasalamin sa bentahe ng disenyo nito na ihiwalay ang sensing element na mukha mula sa direktang kontak sa malapot o particulate-laden na likido na maaaring makabara sa Bourdon tube o capsule assembly. Ang Capsule Pressure Gauge profile, sa kabaligtaran, ay umaabot pa sa kahabaan ng mababang presyon ng sensitivity, na naaayon sa dual-diaphragm construction nito na partikular na inengineered upang palakasin ang displacement sa napakababang inilapat na presyon. Ang parehong mga profile ay nagpapakita ng katamtaman at maihahambing na bilis ng pagtugon, dahil alinman sa konstruksiyon ay hindi na-optimize pangunahin para sa mabilis na pagbabago ng mga transient ng presyon kumpara sa mga electronic pressure transmitter. Ang paglaban sa kaagnasan para sa parehong mga uri ay lubos na nakadepende sa partikular na basang bahagi at materyal ng case na pinili sa halip na ang mismong sensing geometry, kaya naman madalas na nagbabago ang salik na ito kapag ang alinmang uri ng elemento ay ipinares sa isang stainless steel case. Ang tolerance ng vibration ay higit na nakasalalay sa kung ang gauge ay puno ng likido at kung paano inilalagay ang paggalaw kaysa sa diaphragm o capsule geometry lamang. Ang paghahambing na ito ay nagpapakita na ang alinman sa uri ay hindi higit na mataas sa pangkalahatan, ngunit ang bawat isa ay nahuhubog ng isang sinadya na disenyong trade-off na tumugma sa isang partikular na kondisyon ng proseso. Ang isang pasilidad na sumusukat ng malinis, katamtamang presyon ng gas ay karaniwang makakahanap ng isang karaniwang diaphragm o Bourdon tube configuration na sapat, dahil hindi ganap na magagamit sa setting na iyon ang pinalakas na low-pressure sensitivity ng elemento ng kapsula. Sa kabaligtaran, malamang na makita ng isang pasilidad na sumusubaybay sa combustion draft pressure o cleanroom differential pressure na isang elemento ng kapsula lamang ang nagbibigay ng magagamit, nababasang pagpapalihis sa mababang inilapat na presyon. Ang mga inhinyero ay madalas na gumagamit ng ganitong uri ng magkatabi na paghahambing sa panahon ng pagsusuri ng detalye ng instrumento upang maiwasan ang pagpili ng isang sobrang sensitibo o hindi gaanong sensitibong elemento para sa aktwal na hanay ng proseso. Tinutulungan ng diskarteng ito na matiyak na ang napiling gauge ay nagbibigay ng matatag, nababasang indikasyon sa buong nilalayon nitong operating band sa halip na masyadong malapit sa magkabilang dulo ng mekanikal na paglalakbay nito. Sa pangkalahatan, pinatitibay ng radar chart na ang pagpili ng gauge sa loob ng kategoryang ito ay dapat magabayan ng nangingibabaw na kinakailangan sa punto ng pag-install, maging iyon ay pagiging tugma ng media, pagiging sensitibo sa mababang presyon, o isang kumbinasyon na tinutugunan sa pamamagitan ng mga pantulong na pagpipilian sa materyal ng kaso.

9. Detalyadong Talahanayan ng Paghahambing

Ang talahanayan sa ibaba ay nagbubuod ng mga pangunahing salik sa pagpili sa tatlong kategorya ng produkto sa koleksyong ito, na nagbibigay ng praktikal na mabilisang sanggunian bago kumonsulta sa mga detalyadong teknikal na datasheet para sa isang partikular na pag-install.

10. Visualization ng Data: Paghahambing ng Katumpakan ng Klase

Ang katumpakan ay isang kritikal na detalye kapag pumipili ng pressure gauge para sa anumang aplikasyon. Nag-aalok ang iba't ibang uri at laki ng gauge ng iba't ibang klase ng katumpakan, at ang pag-unawa sa mga pagkakaibang ito ay nakakatulong na matiyak na natutugunan ng napiling instrumento ang mga kinakailangan sa proseso nang hindi labis na nagtutukoy. Ang tsart sa ibaba ay nagpapakita ng isang paghahambing na view ng mga tipikal na klase ng katumpakan na available sa tatlong kategorya ng produkto. Karaniwang nakakamit ng mga capsule gauge ang katumpakan hanggang sa ±1.0% ng span, na may pagkakaiba-iba ayon sa nominal na laki. Ang mga diaphragm gauge ay karaniwang available sa Class 1.0, 1.6, o 2.5 depende sa partikular na modelo at laki. Ang mga hindi kinakalawang na asero na pressure gauge, depende sa sensing element at construction, ay maaaring mula sa Class 1.0 hanggang Class 2.5. Kung mas malaki ang laki ng dial, mas mahusay ang gauge na nakakakita at nagpapakita ng mga pagbabago sa presyon na may mas mataas na resolution. Ang mga klase ng katumpakan ay tinukoy ayon sa mga pamantayan tulad ng EN 837, na tumatakbo mula ±0.1% para sa mga panukat ng pagsubok hanggang ±2.5% para sa pangkalahatang serbisyo.

Ang pahalang na bar chart sa itaas ay naglalarawan ng mga karaniwang hanay ng klase ng katumpakan sa tatlong kategorya ng produkto. Ang mga capsule gauge na may mas malalaking nominal na laki (100 mm at 160 mm) ay makakamit ng ±1.0% ng span accuracy, na ginagawang angkop ang mga ito para sa mga application kung saan kinakailangan ang tumpak na pagsukat ng mababang presyon. Ang mga diaphragm gauge ay nag-aalok ng hanay ng mga klase ng katumpakan mula sa Class 1.0 para sa mga application na mas mataas ang precision hanggang sa Class 2.5 para sa pangkalahatang serbisyong pang-industriya. Ang mga hindi kinakalawang na asero na pressure gauge ay sumasaklaw sa isang katulad na hanay, na may Class 1.0 at Class 1.6 na available para sa 100 mm at 160 mm na laki ng dial, at Class 2.5 para sa 63 mm na laki ng dial. Mahalagang tandaan na ang katumpakan ay naiimpluwensyahan hindi lamang ng disenyo ng gauge kundi pati na rin ng mga kondisyon ng pagpapatakbo gaya ng temperatura, vibration, at pagbabagu-bago ng presyon. Kapag lumihis ang operating temperature mula sa reference na temperatura na 20°C, maaaring mangyari ang mga karagdagang error na dulot ng temperatura—karaniwang nasa 0.04% bawat degree Celsius. Para sa mga application na nangangailangan ng pinakamataas na katumpakan, mas malalaking sukat ng dial at mas mataas na mga sukat ng klase ng katumpakan ay dapat piliin. Para sa pangkalahatang pagsubaybay at mga aplikasyon sa kaligtasan kung saan ang ganap na katumpakan ay hindi gaanong kritikal, ang karaniwang Class 2.5 na mga gauge ay nagbibigay ng isang cost-effective na solusyon. Ang pag-unawa sa mga trade-off sa katumpakan na ito ay nakakatulong sa mga inhinyero na piliin ang tamang gauge para sa bawat partikular na punto ng pagsukat nang walang labis na pagtukoy o hindi pagtukoy sa instrumento.

11. Gabay sa Pagpapanatili at Inspeksyon

Ang regular na inspeksyon ay nagpapalawak ng buhay ng serbisyo sa lahat ng tatlong uri ng gauge, kahit na ang mga partikular na pagsusuri ay medyo nag-iiba ayon sa konstruksiyon. Dapat suriin ang mga diaphragm gauge para sa mga palatandaan ng pagkasira ng coating o residue buildup sa process-side face, dahil ang mga naipon na deposito ay maaaring unti-unting mabawasan ang flexibility ng diaphragm at mapabagal ang pagtugon ng gauge sa aktwal na mga pagbabago sa presyon. Ang mga hindi kinakalawang na asero na gauge, partikular na ang mga variant na puno ng likido, ay dapat na siyasatin para sa fill fluid level at case seal integrity, dahil ang isang nakompromisong seal ay maaaring magbigay-daan sa pagkawala ng fluid ng fill at ilantad ang paggalaw sa moisture ingress sa paglipas ng panahon. Ang mga capsule gauge ay ginagarantiyahan ang pana-panahong zero-point na pag-verify, dahil ang kanilang amplified sensing geometry ay maaaring mas madaling kapitan sa maliit na mechanical drift kaysa sa isang karaniwang diaphragm o Bourdon tube element na tumatakbo sa mas mataas na hanay ng presyon.

1. Suriin ang mukha ng diaphragm kung may natirang buildup o pagkasuot ng coating sa nakaiskedyul na batayan.
2. Suriin ang mga seal ng case na puno ng likido at punan ang antas ng likido para sa mga gauge na hindi kinakalawang na asero.
3. Pana-panahong i-verify ang zero-point reading, lalo na para sa mga capsule gauge sa serbisyong may mababang presyon.
4. Kumpirmahin na ang mga thread ng koneksyon sa proseso at mounting hardware ay nananatiling maayos na torque.
5. Suriin ang pagkakalibrate ng gauge sa mga regular na pagitan gamit ang isang sertipikadong panukat ng pagsubok.

Ang pakikipagtulungan sa isang manufacturer na nagdodokumento ng sensing element na materyal at mga detalye ng pagbuo ng kaso ay nagpapadali para sa mga maintenance team na magtakda ng makatotohanang mga pagitan ng inspeksyon batay sa aktwal na disenyo ng produkto kaysa sa mga generic na pagpapalagay. Ang Xinguo Group Co., Ltd., sa pamamagitan ng mga kakayahan sa pagmamanupaktura nito, ay nakikibahagi sa pagsasaliksik, pagpapaunlad, at paggawa ng mga instrumento ng presyon kasama ng temperatura, antas, at instrumentasyon ng daloy, na sumusuporta sa isang pinagsamang diskarte kung saan ang mga elemento ng pressure sensing, mga materyales sa kaso, at mga complementary na bahagi ng proseso ay itinuturing na magkakasama bilang bahagi ng isang kumpletong sistema ng pagsukat.

12. Mga Madalas Itanong
