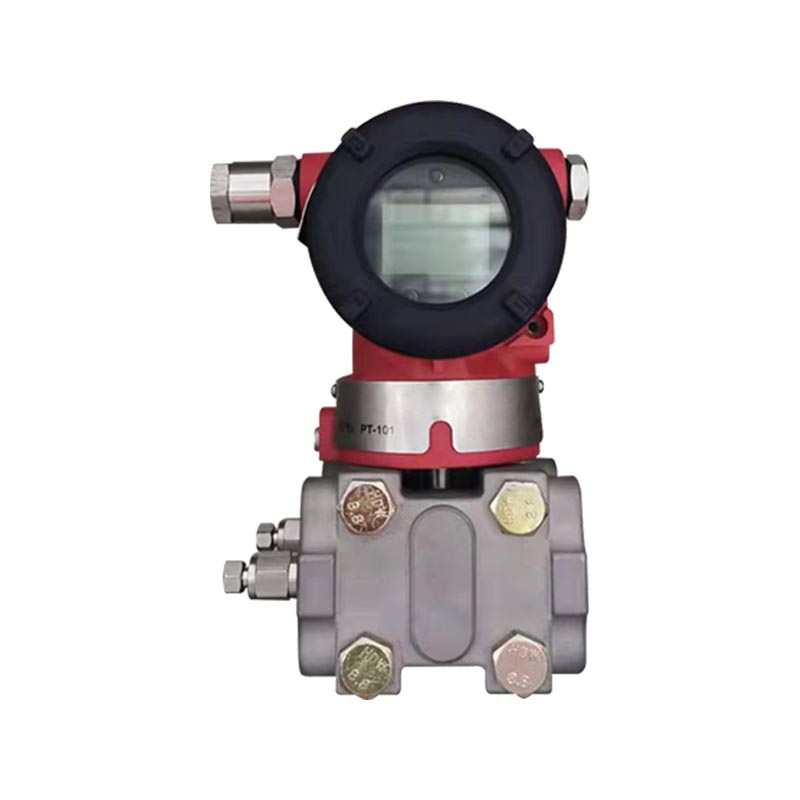

XG3051DP Differential pressure transmitter

Name: XG3051DP Differential pressure transmitter
Rating: 5 (99 reviews)

Panimula ng Produkto:
Ang XG3051DP ay kabilang sa domestically produced 3051 series capacitive intelligent differential pressure transmitter, na gumagamit ng prinsipyo ng capacitive sensing upang i-convert ang pressure difference ng sinusukat na medium sa 4-20mA HART standard signal. Maaari itong gamitin upang sukatin ang mga parameter ng proseso tulad ng differential pressure, liquid level, flow rate, closed container liquid level, pipeline pressure difference, atbp. Ito ay malawakang ginagamit sa DCS at PLC control system.

Industriya ng aplikasyon:
1. Industriya ng petrokemikal: antas ng likidong reaksyon ng takure, rate ng daloy ng pipeline, pagkakaiba sa presyon ng filter, antas ng likido sa tangke, malawakang ginagamit sa mga kondisyong hindi patunay ng pagsabog.
2. Industriya ng kuryente: pagsubaybay sa mga sistema ng boiler at turbine sa mga planta ng kuryente, bilis ng daloy ng singaw at tubig, negatibong presyon ng furnace, antas ng likido sa lalagyan, at pagkakaiba sa presyon ng filter.
3. Paggamot ng tubig/proteksiyon sa kapaligiran: mga proseso ng paglilinis ng dumi sa alkantarilya at tubig, antas ng tangke, rate ng daloy ng pipeline, pagkakaiba sa presyon ng filter.
4. Industriya ng metalurhiko: Pagsukat ng pagkakaiba sa presyon ng likido, katamtamang antas ng likido, at daloy ng pipeline ng proseso sa mga proseso ng smelting.
5. Industriya ng papel: antas ng likido ng pulp, pagkakaiba sa presyon ng filter, pagsukat ng daloy ng proseso.

Makipag-ugnayan sa Amin

PREV：XG3051LT Differential pressure liquid level transmitter SUSUNOD：XG3051DP Differential pressure remote transmitter

FAQ Mga Detalye ng Pagganap Mga Pagtutukoy sa Pag-andar Pag-install Mga Tagubilin sa Pagkonekta ng Proseso Mga Koneksyon sa Elektrisidad Talahanayan ng Code ng Modelo at Pagtutukoy Mga Pagtutukoy ng Pisikal

Q1: Anong mga parameter ang masusukat ng XG3051DP?
A: Ito ay isang differential pressure transmitter na sumusukat sa differential pressure sa core nito. Sa pamamagitan ng conversion ng differential pressure, masusukat nito ang daloy ng pipeline, antas ng likidong saradong lalagyan, pagkakaiba sa presyon bago at pagkatapos ng mga filter, at negatibong presyon ng furnace. Hindi posibleng direktang sukatin ang ganap na presyon. Kapag sinusukat ang daloy, ang HART square root function ay maaaring i-activate sa mga output flow signal.

Q2: Ano ang dahilan ng hindi tumpak na signal ng output ng transmitter at malaking zero drift?
A: May mga pagtagas, pagbabara, at akumulasyon ng likido sa mga tubo ng positibo at negatibong presyon; ② Error sa setting ng range migration; ③ Mga biglaang pagbabago sa temperatura ng kapaligiran; ④ Ang lamad ay napapailalim sa epekto ng overpressure. Unahin ang pagsuri sa impulse piping at i-recalibrate ang zero at range gamit ang HART controller.

Q3: Ano ang mga pag-iingat para sa XG3051DP two-wire wiring?
A: Pag-ampon ng DC24V two-wire system, nang hindi nakikilala sa pagitan ng positibo at negatibong mga linya ng signal, ang maximum na pagkarga ng circuit ay hindi lalampas sa 500 Ω; Ang komunikasyon ng HART ay nangangailangan ng isang circuit na konektado sa serye na may 250 Ω risistor; Mahigpit na sundin ang explosion-proof na mga detalye para sa mga wiring sa explosion-proof na sitwasyon, at tiyakin ang maaasahang grounding ng casing.

Q4: Anong mga kondisyon sa pagpapatakbo ang nangangailangan ng pagpapalit ng mga hindi 316L na lamad?
A: Ang nasubok na daluyan ay isang mataas na kinakaing daluyan (malakas na acid, malakas na alkali, mataas na chloride ion content), 316L ay kaagnasan, at kinakailangang pumili ng Hastelloy C, Monel o Tantalum film sheets; Ang mga kondisyon ng kalinisan sa pagkain at parmasyutiko ay nangangailangan ng mga customized na istruktura ng hygienic membrane.

Katumpakan ng sanggunian para sa pagsasaayos ng hanay
(Kabilang ang zero-based linearity, hysteresis, at repeatability)±0.075%
Kung TD＞10 (TD = Maximum Span / Adjusted Span), ang katumpakan ay:±(0.0075 × TD)%
Ang katumpakan para sa square-root na output ay 1.5 beses sa itaas na linear reference accuracy.

Epekto sa Ambient Temperatura

Span Code	Kabuuang Epekto mula -20℃ ~ 65℃
A	±(0.45 × TD 0.25)% × Span
B	±(0.30 × TD 0.20)% × Span
C/D/E	±(0.20 × TD 0.10)% × Span
Span Code	Kabuuang Epekto para sa -40 ℃ ~ -20 ℃ at 65 ℃ ~ 85 ℃
A	±(0.45 × TD 0.25)% × Span
B	±(0.30 × TD 0.20)% × Span
C/D/E	±(0.20 × TD 0.10)% × Span
Out-of-Range Effect	±0.075% × Span

Static Pressure Effect

Span Code	Dami ng Epekto
A	±(0.15%URL 0.10%Span) / 4MPa
B	±(0.10%URL 0.075%Span) / 16MPa
C/D/E	±(0.05%URL 0.05%Span) / 16MPa

Overpressure Epekto

Span Code	Dami ng Epekto
A	±0.2% × Span / 4MPa
B	±0.2% × Span / 16MPa
C/D/E	±0.1% × Span / 16MPa

Pangmatagalang Katatagan

Span Code	Dami ng Epekto
A	±0.5% × Span/taon
B	±0.2% × Span/taon
C/D/E	±0.1% × Span/taon

Epekto ng Power Supply: ±0.001% /10V (12- 42 V DC), bale-wala.

Saklaw at Limitasyon
Span Code	item	kPa	mbar
A	Span	0.1 ~ 1	1 ~ 10
A	Saklaw	−1 ~ 1	−10 ~ 10
B	Span	0.2 ~ 6	2 ~ 60
B	Saklaw	−6 ~ 6	−60 ~ 60
C	Span	0.4 ~ 40	4 ~ 400
C	Saklaw	−40 ~ 40	−400 ~ 400
D	Span	2.5 ~ 250	25 ~ 2500
D	Saklaw	−250 ~ 250	−2500 ~ 2500
E	Span	20 ~ 2000	0.2 ~ 20 bar
E	Saklaw	−500 ~ 2000	−5 ~ 20 bar

Parameter	Pagtutukoy
Saklaw Limits	Malayang iakma sa loob ng upper at lower limit ng range. Inirerekomenda na piliin ang span code na may pinakamababang posibleng turndown ratio upang ma-optimize ang performance.
Zero Setting	Maaaring iakma ang zero at span sa anumang halaga sa loob ng saklaw ng pagsukat, sa kondisyon na: Naka-calibrate Span ≥ Minimum Span
Epekto ng Posisyon ng Pag-mount	Ang mga pagbabago sa mounting position na kahanay sa diaphragm ay nagdudulot ng walang zero drift. Kung ang posisyon ay nagbabago nang higit sa 90° na may kaugnayan sa ibabaw ng diaphragm, isang zero offset sa loob ng <0.4 kPa ang magaganap (naitatama sa pamamagitan ng zero adjustment). Walang span effect.
Output	2-wire, 4~20 mA DC, opsyonal na HART na digital na komunikasyon.
	Linear o square-root na output ay maaaring piliin.
	Mga limitasyon ng signal ng output: Imin = 3.9 mA, Imax = 20.5 mA
Kasalukuyang Alarm	Low-alarm mode (min): 3.7 mA
	High-alarm mode (max): 21 mA
	No-alarm mode (hold): hawakan ang wastong kasalukuyang bago magkamali
	Default: high-alarm mode
Oras ng Pagtugon	Damping constant ng amplifier unit: 0.1 s; pare-pareho ang oras ng sensor: 0.1~2 s (depende sa span at turndown).
	Karagdagang adjustable time constant: 0.1~60 s.
	Ang non-linear na output effect (hal., square-root) ay depende sa function at maaaring kalkulahin.
Oras ng Warm-up	< 15 s
Temperatura sa paligid	−40 ~ 85 ℃
Temperatura sa paligid	−20 ~ 65 ℃ (may LCD at fluororubber O-ring)
Temperatura ng Imbakan / Transportasyon	−50 ~ 85 ℃; −40 ~ 85 ℃ (may LCD display)
Presyon sa Paggawa	Rated working pressure: 16 MPa / 25 MPa / 40 MPa (tatlong rating)
Static Pressure Limit	Mula sa 3.5 kPa absolute pressure hanggang sa rated pressure. Ang proof pressure ay maaaring 1.5 beses ang rate na presyon, na inilapat sa magkabilang panig ng transmitter nang sabay-sabay.
Unidirectional Overload Limit	Unidirectional overload hanggang sa na-rate na presyon
Electromagnetic Compatibility (EMC)	Tingnan ang Appendix Table ng Electromagnetic Compatibility sa susunod na pahina

Mga Kondisyon ng Power Supply at Load
Boltahe ng Power Supply	24 V, R ≤ (Us − 12 V) / Imax kΩ
Boltahe ng Power Supply	(kung saan ang Imax = 23 mA)
Pinakamataas na Power Supply Voltage	42 VDC
Pinakamababang Power Supply Voltage	12 VDC; 15 VDC (na may backlit na LCD)
Saklaw ng Pagkarga ng Digital Communication	250 ~ 600 Ω

Koneksyon sa Elektrisidad
M20×1.5 cable gland; terminal block na angkop para sa mga conductor na 0.5 ~ 2.5 mm².

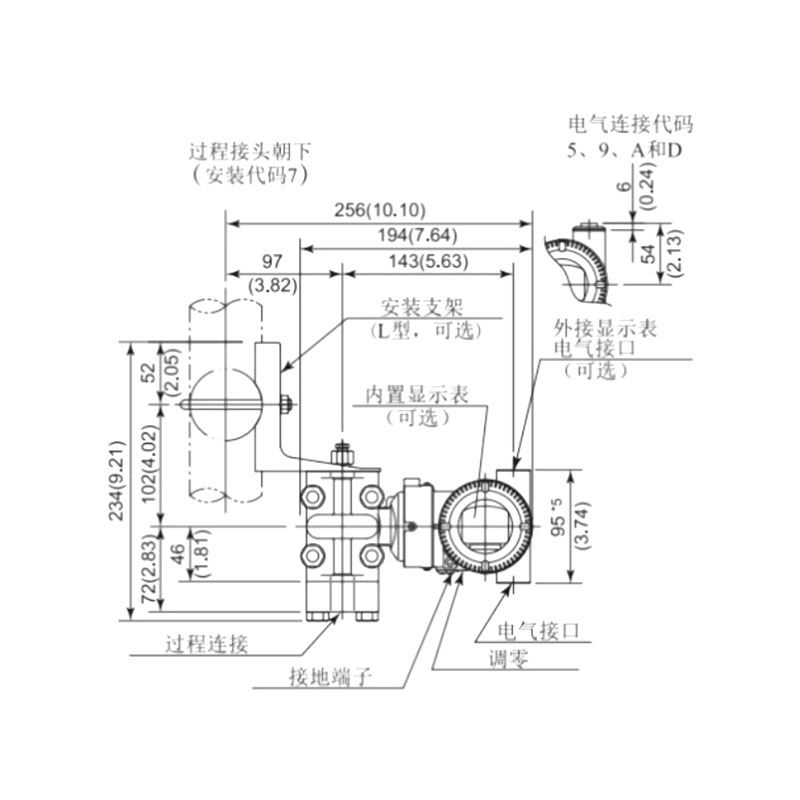

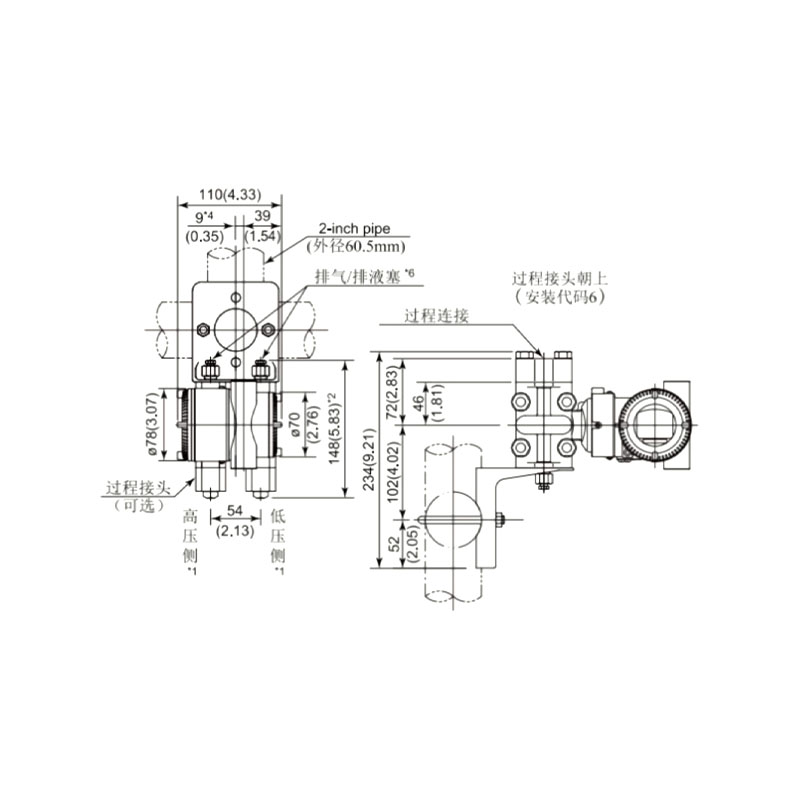

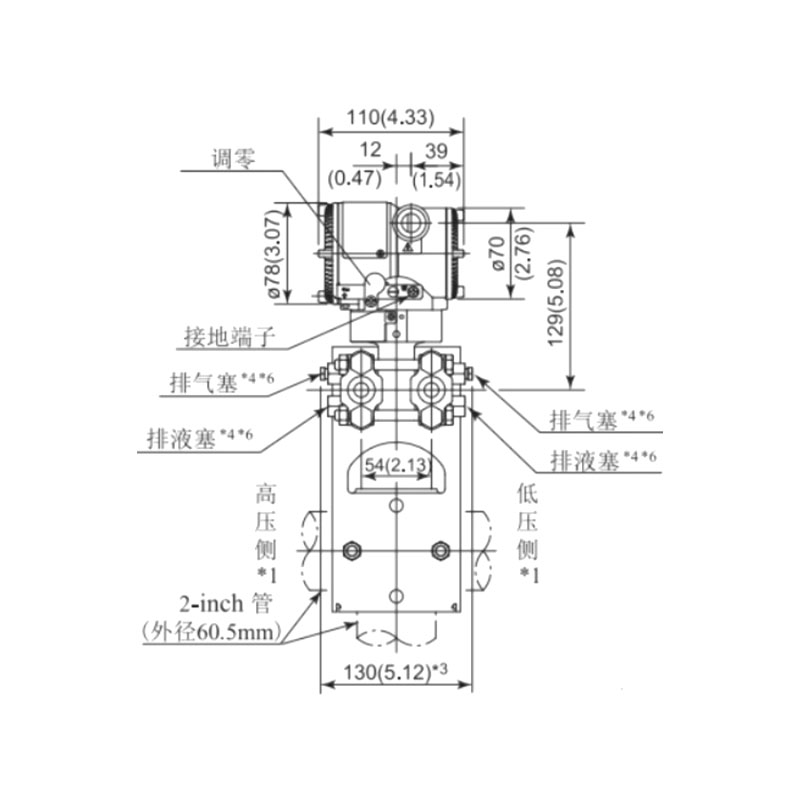

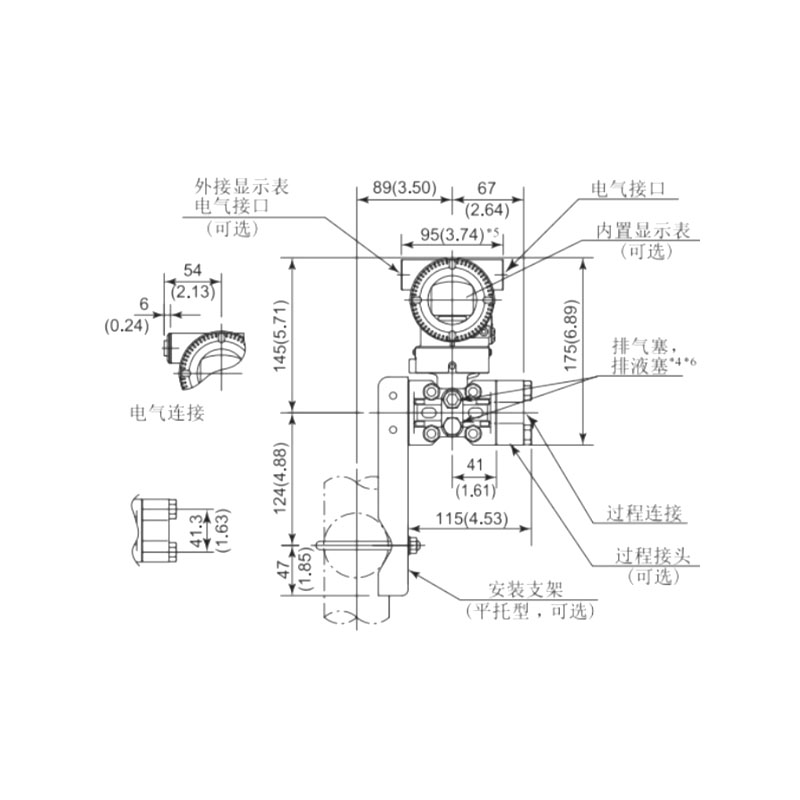

Proseso ng Koneksyon
Ang dalawang dulong mukha ng proseso ng koneksyon flange ay na-tap gamit ang mga panloob na thread ng NPT 1/4 at M10.

Iproseso ang mga tagubilin sa koneksyon para sa unilateral na pagpapasa nang walang pagpapasa ng mga flang

1/2-NPT Stainless Steel Elliptical Flange (Code 1)		1. Pressure Chamber Flange
		2. O-ring seal
		3. NPT 1/2 Elliptical Flange Connection
		4. Bolt
M20x1.5 Stainless Steel T-Connector (Code 2)		1. Pressure chamber flange
		2. M20×1.5 T-shaped male threaded fitting
		3. Bolt
		4. O-ring
		5. M20×1.5 nut
		6. Pressure lead-in tube

Figure 5: Electrical Connection Diagram

Tandaan: Ang quick interface function ay katumbas ng signal terminal.

Pagpili ng Modelo ng Differential Pressure Transmitter XG3051DP-

Katumpakan

Output

Pangunahing error ±0.05%

4–20mA na may komunikasyon sa HART

Pangunahing error ±0.075%

4–20mA na may komunikasyon sa HART

Pangunahing error ±0.1%

4–20mA na may komunikasyon sa HART

4–20mA analog na output

0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)

0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)

0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)

0–2.5kPa ~ 250kPa (0-0.25 ~ 25 mH₂O) / (0-25 ~ 2500mbar)

0–30kPa ~ 3MPa (0-2 ~ 200 mH₂O) / (0-0.3 ~ 30bar)

0–140kPa ~ 14MPa (0-3 ~ 300 mH₂O) / (0-1.4 ~ 140bar)

Materyal na dayapragm

Punan ang Fluid

316L Hindi kinakalawang na asero

Silicone Oil

316L Hindi kinakalawang na asero

Fluorinated Langis

Hastelloy C

Silicone Oil

Hastelloy C

Fluorinated Langis

Gold-plated 316L Hindi kinakalawang na asero

Silicone Oil

Gold-plated 316L Hindi kinakalawang na asero

Fluorinated Langis

FEP Coated 316L Stainless Steel

Silicone Oil

Tantalum

Silicone Oil

Na-rate na Presyon sa Paggawa

0.2MPa (Para sa Range A lang)

7MPa (Para sa Range A lang)

16MPa

25MPa

40MPa

Proseso ng Koneksyon
