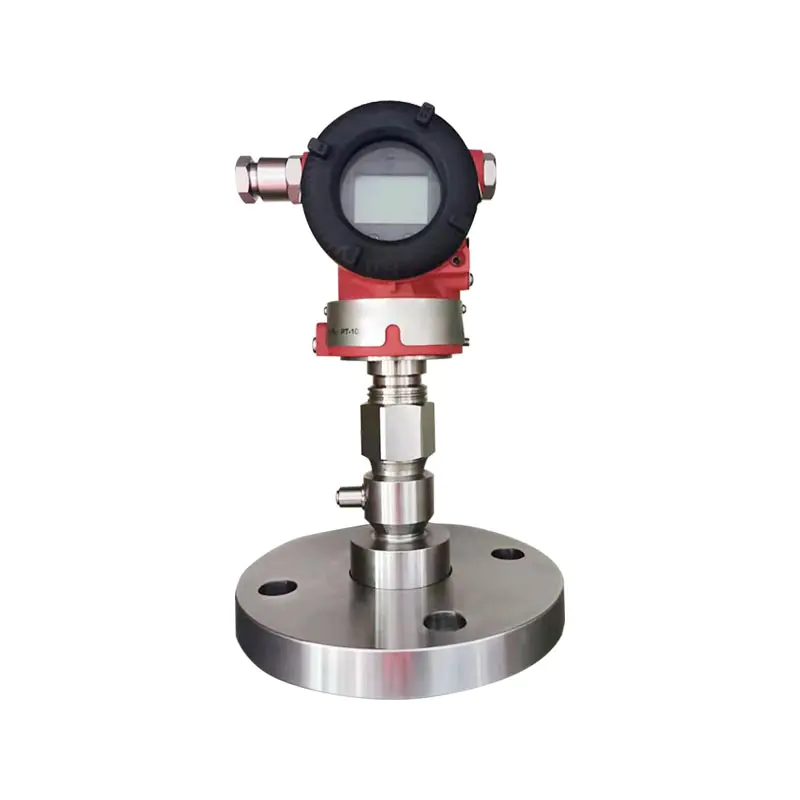

XG3051T Differential pressure/absolute pressure remote transmitter

Panimula ng Produkto:
Sinusuportahan ng XG3051T intelligent remote pressure transmitter ang pagsukat ng gauge pressure at absolute pressure. Gumagamit ito ng isang malayuang transmisyon na istraktura ng paghihiwalay ng capillary membrane upang ihiwalay ang sinusukat na daluyan mula sa katawan ng transmitter. Maaari itong makayanan ang mataas na lagkit, madaling pagkikristal, madaling solidification, malakas na kaagnasan, at mataas na temperatura na mga kondisyon sa pagtatrabaho, na pumipigil sa katamtamang pagbara at kaagnasan ng mga sensor.
Output 4-20mA superimposed HART protocol digital signal, mataas na katumpakan, magandang pangmatagalang katatagan, sumusuporta sa on-site na configuration calibration, opsyonal on-site LCD, na may explosion-proof na proteksyon, nako-customize na diaphragm na materyal, na napagtatanto ang malayuang paghahatid ng mga signal ng presyon.

Naaangkop na mga industriya:
1. Industriya ng petrochemical: pagsukat ng presyon ng mga sisidlan ng reaksyon at mga tangke ng imbakan
2. Elektrisidad: Pagsubaybay sa presyon ng network ng boiler at heat pipe
3. Metalurhiya: Pagtukoy ng presyon sa proseso ng smelting
4. Water treatment: dumi sa alkantarilya at chemical water treatment tank pressure
5. Pharmaceutical: Kontrol ng presyon ng mga tangke ng proseso ng parmasyutiko
6. Pagkain at inumin: pagsukat ng presyon ng malapot na materyales
7. Industriya ng kemikal ng karbon: pagtuklas ng presyon ng iba't ibang kagamitan sa proseso
8. Paggawa ng papel: pressure collection ng pulp media

Makipag-ugnayan sa Amin
PREV：XG3051DP Differential pressure remote transmitterSUSUNOD：XG3051T Differential pressure/absolute pressure transmitter
FAQ Input Output Oras ng Pagtugon Pangkalahatang Kondisyon Mga Koneksyon sa Elektrisidad Talahanayan ng Code ng Modelo at Pagtutukoy Mga sukat
Q1: Anong mga kondisyon sa pagpapatakbo ang angkop para sa XG3051T remote transmitter?
A: Angkop para sa mataas na lagkit, madaling pagkikristal, madaling solidification, malakas na kaagnasan, at mataas na temperatura ng media. Sa pamamagitan ng remote transmission membrane at capillary isolation, ang daluyan ay pinipigilan mula sa direktang pagpasok sa katawan ng transmitter, na pumipigil sa pagbara at kaagnasan ng sensor. Sinusuportahan nito ang dalawang mode ng pagsukat: gauge pressure at absolute pressure.

Q2: Paano pumili sa pagitan ng gauge pressure at absolute pressure?
A: Pumili ng gauge pressure para sa pagsukat ng relatibong atmospheric pressure. Kapag sinusukat ang vacuum at negatibong presyon, ang absolute pressure ay dapat piliin bilang reference para sa kondisyon ng pagtatrabaho, at hindi maaaring ihalo; kung hindi, magkakaroon ng mga makabuluhang error sa pagsukat.

Q3: Ano ang output signal? Maaari ba akong kumonekta sa isang HART handheld device?
A: Standard 4-20mA analog output, pinagsama sa HART digital protocol, sumusuporta sa on-site configuration, range modification, zero point calibration ng HART controller, at maaaring konektado sa DCS at PLC system.

Q4: Paano pumili ng materyal para sa remote transmission film?
A: Maginoo 316L hindi kinakalawang na asero; para sa malakas na corrosive media, maaaring piliin ang Hastelloy alloy at tantalum film, at ang komposisyon at temperatura ng media ay maaaring ibigay kapag nag-order.

Mga parameter ng pagsukat: gauge pressure, exothermic pressure, liquid level.
Saklaw ng Pagsukat
Gauge Pressure Remote Transmitter Mas mababang limitasyon: simula sa -100%URL (patuloy na adjustable)
Pinakamataas na limitasyon: hanggang 100%URL (patuloy na nababagay)
Absolute Pressure Remote Transmitter Mas mababang limitasyon: simula sa 0~100%URL (patuloy na adjustable)
Pinakamataas na limitasyon: hanggang 100%URL (patuloy na nababagay)

Saklaw ng Pagsukat

Talahanayan 1 — Relasyon sa pagitan ng Code ng Saklaw at Saklaw
Code ng Saklaw Pinakamababang Saklaw Pinakamataas na Saklaw Na-rate na Presyon (Max)
C 6 kPa 40 kPa Na-rate na presyon ng antas ng flange
D 25 kPa 250 kPa
F 30 kPa 3 MPa
G 1 MPa 10 MPa
H 2.1 MPa 21 MPa
I 4 MPa 40 MPa
L 6 kPa abs 40 kPa abs
M 25 kPa abs 250 kPa abs
O 30 kPa abs 3 MPa abs
Talahanayan 2 —  Talahanayan ng Paghahambing ng Remote Flange at Minimum na Saklaw
Uri ng Flange Nominal na Diameter Min/Max na Saklaw Pinakamataas na Haba ng Capillary
Uri ng Flat DN 25/1" 160kPa/25MPa 10m
DN 50/2" 10kPa/10MPa 12m
DN 80/3" 6kPa/10MPa 16m
DN 4" 6kPa/3MPa 16m
Inilagay na Uri DN 50/2" 16kPa/10MPa 10m
DN 80/2" 6kPa/10MPa 16m
DN 4" 6kPa/3MPa 16m
Uri ng Remote na naka-mount sa thread Panlabas na Diameter 109mm 160kPa/25MPa 10m

Ang pinakamababang hanay ng gauge pressure / absolute pressure remote transmitter ay ang mas malaking halaga ng pinakamababang hanay na tinukoy sa Talahanayan 1 at Talahanayan 2. Ang inayos na hanay ay hindi dapat mas mababa sa pinakamababang hanay.
Ang maximum na hanay ng gauge pressure / absolute pressure remote transmitter ay ang mas maliit na halaga sa pagitan ng maximum na hanay ng katawan ng transmitter at ng rated pressure ng remote flange.

Output Signal
2-wire, 4–20 mA DC HART na output, digital na komunikasyon; ang HART protocol ay nakapatong sa 4–20 mA DC signal.
Mga Limitasyon ng Output Signal: Imin = 3.9 mA, Imax = 20.5 mA
Kasalukuyang Alarm (Configurable Mode)
Mababang Mode ng Alarm (Minimum) 3.7 mA
High Alarm Mode (Maximum) 21 mA
Walang Alarm Mode (Hold) Hinahawakan ang wastong kasalukuyang halaga bago ang isang pagkakamali
Karaniwang Setting ng Kasalukuyang Alarm High Alarm Mode


Ang damping constant ng amplifier component ay 0.1 s; ang time constant ng sensor at remote seal flange ay mula 0.2 ~ 6 s, depende sa sensor range, range ratio, capillary length, at lagkit ng fill fluid.
Ang karagdagang adjustable time constant ay mula 0.1 ~ 60 s.

Mga Kundisyon sa Pag-install
Ang gauge / absolute pressure remote transmitters na walang capillary tubes ay maaaring direktang i-mount sa pamamagitan ng remote flange. Ang paglihis ng posisyon ay magdudulot ng naitatama na zero shift. Ang electronics housing ay maaaring umikot nang hanggang 360°, at ang nakatakdang turnilyo ay maaaring i-secure ito sa anumang posisyon.

Ang gauge / absolute pressure remote flange ay kumokonekta sa mating flange na sumusunod sa mga pamantayan ng ANSI/DIN. Ang nasabing mating flanges ay dapat nilagyan ng malambot na gasket at mounting bolts at nuts (ang mga bolts at nuts ay opsyonal para sa mga gumagamit).

Para sa gauge / absolute pressure remote transmitters na may capillary tubes: kung ang remote seal assembly ay naka-install sa ibaba ng transmitter body, ang maximum na pagkakaiba sa taas sa pagitan ng remote seal assembly at transmitter body ay dapat na mas mababa sa 5 m. Kapag ang operating pressure ay mas mababa sa 100 kPa absolute, i-install ang transmitter body sa ibaba ng remote seal assembly.

Ang minimum na baluktot na radius ng capillary tube ay 75 mm. Hindi pinapayagan ang pag-coiling!

Mga kondisyon sa kapaligiran

Ambient Temperatura
pinakamababa Depende sa fill fluid
Pinakamataas 85 ℃
May LCD at FKM seal -20 ~ 65 ℃
Temperatura ng Imbakan / Transportasyon
pinakamababa Depende sa fill fluid
Pinakamataas 85 ℃
Kamag-anak na Humidity 0 ~ 100 %
Shock Resistance
Pagpapabilis 50 g
Tagal 11 ms
Paglaban sa Panginginig ng boses 2 g hanggang 500 Hz
Electromagnetic Compatibility (EMC) Tingnan ang Talahanayan 4 "EMC Appendix" sa susunod na pahina

Iproseso ang limitasyon sa temperatura ng medium limit
Katamtamang temperatura:-30~400°C

Talahanayan 3 Relasyon ng Punan ang Fluid, Operating Temperatura at Minimum Operating Pressure
Punan ang Fluid Silicone Oil (S) High-Temp Silicone Oil (H) Ultra-High-Temp Silicone Oil (U) Langis ng Gulay (V)
Densidad @25℃ 960 kg/m³ 980 kg/m³ 1020 kg/m³ 937 kg/m³
Saklaw ng Operating Temperatura -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
Temperature Saklaw ng Operating Pressure (kPa absolute)
20 ℃ >10 >10 >10 >25
100 ℃ >25 >25 >25 >50
150 ℃ >50 >50 >50 >75
200 ℃ >75 >75 >75 >100
250 ℃ >100 >100 >100
350 ℃ >100 >100
400 ℃ >100

Tandaan: Dapat bigyan ng espesyal na atensyon ang anumang mga halaga na lumampas sa itaas na temperatura at hanay ng presyon; ang mga ito ay maaaring matugunan sa pamamagitan ng
espesyal na disenyo.

item Pagtutukoy
Limitasyon sa Presyon ng Katawan ng Transmitter Vacuum sa maximum na presyon
Remote Flange Rated Pressure ANSI: 150 psi ~ 600 psi
DIN: PN 1.6 MPa ~ PN 10 MPa
Timbang DN 50/2": humigit-kumulang 7 ~ 10 kg
DN 80/3": tinatayang. 8 ~ 11 kg
DN 4": humigit-kumulang 9 ~ 12 kg
Pagganap na Patunay ng Pagsabog NEPSI flameproof: Ex dⅡC T6
NEPSI intrinsic na kaligtasan: Ex iaⅡC T4
Pinahihintulutang Operating Temperatura -40 ℃ ~ 65 ℃

Mga Kondisyon ng Power at Load
Ang boltahe ng power supply ay 24V
R≤(Us-12V) /Imax kQ 2
kung saan ang Imax=23 mA
Pinakamataas na boltahe ng supply ng kuryente: 42VDC
Minimum na boltahe ng power supply:12VDC,15VDC(backlight LCD display)
Saklaw ng pagkarga ng digital na komunikasyon: 250~600Q

item Pagtutukoy
materyal
Pagsukat ng Capsule Hindi kinakalawang na asero 316L
Dayapragm Hindi kinakalawang na asero 316L, Hastelloy C, Tantalum
Proseso ng Flange Hindi kinakalawang na asero 304
Punan ang Fluid Silicone Oil, High-Temp Silicone Oil, Ultra-High-Temp Silicone Oil, Gulay na Langis
Pabahay ng Transmitter Aluminum Alloy na may Epoxy Coating
Gasket ng Pabahay Nitrile Rubber (NBR)
Nameplate Hindi kinakalawang na asero 304
Koneksyon sa Elektrisidad M20×1.5 cable gland; mga terminal na angkop para sa 0.5 ~ 2.5 mm² konduktor
Proseso ng Koneksyon Ang remote seal flange ay sumusunod sa ANSI o DIN standard. Magagamit ang direktang pag-mount; sumangguni sa pagguhit ng dimensyon
Klase ng Proteksyon sa Pabahay IP67
Talahanayan 4 EMC Annex
Hindi. Test Item Pangunahing Pamantayan Kondisyon ng Pagsubok Antas ng Pagganap
1 Radiated Emission (Enclosure) GB/T 9254-2008 Talahanayan 5 30MHz ~ 1000MHz Pass
2 Isinagawa ang Emisyon (DC Power Port) GB/T 9254-2008 Talahanayan 1 0.15MHz ~ 30MHz Pass
3 Electrostatic Discharge (ESD) Immunity GB/T 17626.2-2006 4kV (Contact), 8kV (Air) B
4 Radiated RF Electromagnetic Field Immunity GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 Power Frequency Magnetic Field Immunity GB/T 17626.8-2006 30A/m A
6 Electrical Fast Transient Burst Immunity GB/T 17626.4-2008 2kV (5/50ns,5kHz) B
7 Surge Immunity GB/T 17626.5-2008 1kV (Linya sa Linya) B
2kV (Line to Earth) (1.2us/50us)
8 Isinasagawa ang Disurbance Immunity na dulot ng mga RF field GB/T 17626.6-2008 3V (150KHz ~ 80MHz) A

Mga Tala:
(1) Antas ng Pagganap A: Ang pagganap ay nananatili sa loob ng mga limitasyon ng mga teknikal na detalye sa panahon ng pagsubok.
(2) Performance Level B: Ang pansamantalang pagkasira o pagkawala ng function/performance ay maaaring mangyari sa panahon ng pagsubok, ngunit ang unit ay maaaring awtomatikong mabawi. Ang aktwal na katayuan sa pagpapatakbo at nakaimbak na data ay nananatiling hindi nagbabago.

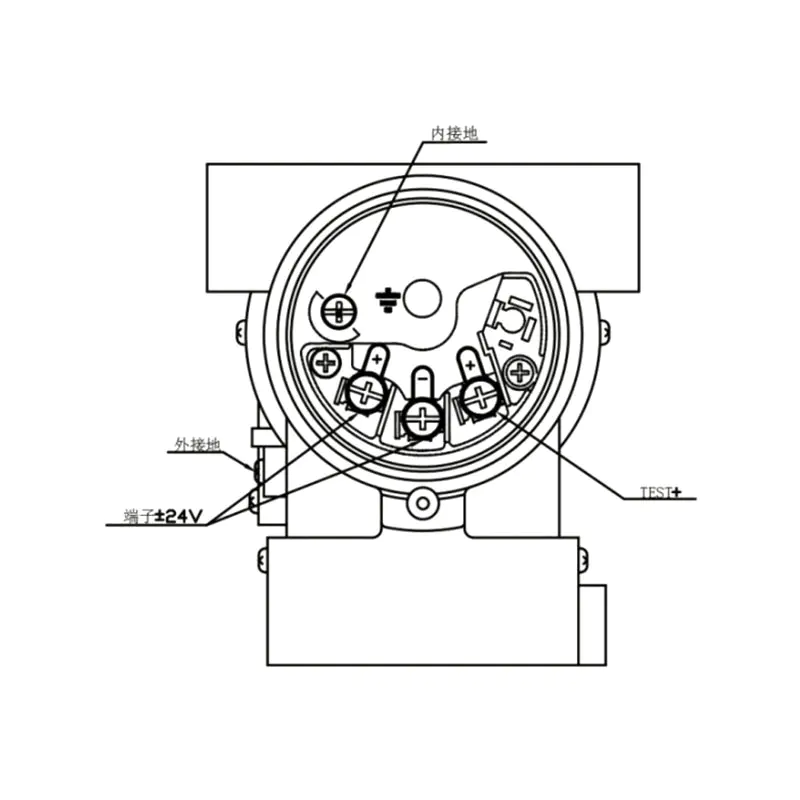

Figure 6: Electrical Connection Diagram
100006

Tandaan: Ang quick interface function ay katumbas ng signal terminal.

1 Basic Type Gauge/Absolute Pressure Remote Transmitter — Flange Selection
10 Basic Type Gauge/Absolute Pressure Remote Seal Assembly
1 RN- Direktang uri ng pag-install, walang capillary tube
RS- Sa capillary tube
20 Proseso ng Koneksyon Nominal na Diameter Uri ng Mukha ng Selyo Diaphragm / Seal Face Material
A DN50 DIN2501 Uri E DIN2526 Hindi kinakalawang na asero 316L
B DN50 DIN2502 Uri E DIN2526 Hastelloy C
C DN50 DIN2503 Uri E DIN2526 Tantalum
H DN80 DIN2504 Uri E DIN2526 Hindi kinakalawang na asero 316L
I DN80 DIN2505 Uri E DIN2526 Hastelloy C
G DN80 DIN2506 Uri E DIN2526 Tantalum
D DN2" ANSI B 16.5 RF ANSI B16.5 Hindi kinakalawang na asero 316L
E DN2" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
F DN2" ANSI B 16.5 RF ANSI B16.5 Tantalum
K DN3" ANSI B 16.5 RF ANSI B16.5 Hindi kinakalawang na asero 316L
L DN3" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
M DN3" ANSI B 16.5 RF ANSI B16.5 Tantalum
N DN4" ANSI B 16.5 RF ANSI B16.5 Hindi kinakalawang na asero 316L
O DN4" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
P DN4" ANSI B 16.5 RF ANSI B16.5 Tantalum
Q DN100 DIN2501 Uri E DIN2526 Hindi kinakalawang na asero 316L
S DN100 DIN2501 Uri E DIN2526 Hastelloy C
T DN100 DIN2501 Uri E DIN2526 Tantalum
30 Na-rate na Presyon Pamantayang Presyon ng Flange
1 PN 1MPa / 4MPa DIN2501
2 PN 6.4MPa DIN2501
3 PN 10MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
Paglalarawan
40 F Uri ng patag
H Inilagay na uri, Hindi kinakalawang na Asero 316L, haba ng pagpapasok 50 mm
I Inilagay na uri, Hindi kinakalawang na Asero 316L, haba ng pagpapasok 100 mm
G Inilagay na uri, Hindi kinakalawang na Asero 316L, haba ng pagpapasok 150 mm
L Inilagay na uri, Hastelloy C, haba ng pagpapasok na 50 mm
M Inilagay na uri, Hastelloy C, haba ng pagpapasok 100 mm
N Inilagay na uri, Hastelloy C, haba ng pagpapasok na 150 mm
Z Espesyal (pasadyang ginawa)
50 Punan ang Fluid Operating Temp. Saklaw
S Silicone Oil -30 ~ 200 ℃
H Mataas na Temperatura na Silicone Oil -10 ~ 350 ℃
U Ultra-Mataas na Temperatura na Silicone Oil -10 ~ 400 ℃
V Langis ng Gulay 0 ~ 250 ℃
F Fluorinated Langis -30 ~ 260 ℃
L Ultra-Low-Temperature Punan ang Fluid -100 ~ 100 ℃
Z Ultra-High-Temperature Punan ang Fluid 10 ~ 600 ℃
60 Haba ng Capillary
0 Walang capillary, direktang mounting type
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
7 7 m
8 8 m
9 9 m
10 10 m
11 11 m
12 12 m
… …
70 Tampok ng Bahagi ng Capillary
N wala
P Capillary na may PVC protective layer
80 Diaphragm Face Form ng Wetted Process Flange
N wala
1 FEP (fluorinated ethylene propylene) na pinahiran sa 316L (temp. ≤ 180 ℃)
2 PFA (perfluoroalkoxy) na pinahiran sa 316L (temp. ≤ 260 ℃)
3 PTFE membrane na nakadikit sa diaphragm (flat type lang)
4 FEP coated on 316L (temp. ≤ 180 ℃) (insert type lang)
5 PFA coated on 316L (temp. ≤ 260 ℃) (insert type only)
6 Vacuum-proof na paggamot

2 Opsyon para sa Pressure/Absolute Pressure Remote Seal Assembly na may Internal Diaphragm [6]
10 Remote Seal Assembly na may Internal Diaphragm
RN- Direktang uri ng pag-mount, walang capillary
RS- May capillary
20 Proseso ng Koneksyon Nominal na Diameter Uri ng Mukha ng Selyo Diaphragm / Seal Face Material
U DN25 DIN 2501 Uri D DN2526 Hindi kinakalawang na asero 316L Hindi kinakalawang na asero 316L
V DN25 DIN 2501 Uri D DN2526 Hastelloy C Hastelloy C
W DN25 DIN 2501 Uri D DN2526 Tantalum Tantalum
X DN1" ANSI B 16.5 Uri ng RF ANSI B 16.5 Hindi kinakalawang na asero 316L Hindi kinakalawang na asero 316L
Y DN1" ANSI B 16.5 Uri ng RF ANSI B 16.5 Hastelloy C Hastelloy C
Z DN1" ANSI B 16.5 Uri ng RF ANSI B 16.5 Tantalum Tantalum
30 Na-rate na Presyon Flange Standard Hindi kinakalawang na asero 316L
1 PN 1MPa / 4MPa DIN 2501
2 PN 6.3MPa / 10MPa DIN 2501
3 PN 16MPa DIN 2501
4 PN 25MPa DIN 2501
5 150 psi ANSI B 16.5
6 300 psi ANSI B 16.5
7 600 psi ANSI B 16.5
8 1500 psi ANSI B 16.5
40 Punan ang Fluid Saklaw ng Temperatura
S Silicone Oil -30 ~ 200 ℃
H Mataas na Temperatura na Silicone Oil -10 ~ 350 ℃
V Langis ng Gulay 0 ~ 250 ℃
F Fluorinated Langis -30 ~ 260 ℃
50 Paglalarawan
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
… …
60 Paglalarawan
N wala
P Capillary na may PVC protective layer
70 Paglalarawan
N wala
3 Diaphragm na na-paste gamit ang PTFE membrane (temperatura ≤200 ℃)
6 Vacuum-proof na paggamot
80 Code Paglalarawan
1 PTFE (Polytetrafluoroethylene)
2 Hindi kinakalawang na asero 316
3 Hastelloy C
4 Tantalum

Tandaan 6: Kapag pumipili ng pressure/vacuum remote transmission seal para sa mga device na may internal diaphragms, kumpletuhin muna ang pagpili ng XG3051T gauge/vacuum transmitter, at piliin ang opsyon R mula sa row 40 sa XG3051T options table.

3 Screw Mounted Gauge/Absolute Pressure Remote Seal Assembly Selection [10]
10 Screw Mounted Gauge/Absolute Pressure Remote Seal Assembly
RTW- May capillary
20 Paglalarawan
U Hindi kinakalawang na asero 316L
V Hastelloy C
W Tantalum
30 Flushing / Vent Hole
1 wala
0 may butas
40 Punan ang Fluid Saklaw ng Temperatura
S Silicone Oil -30 ~ 200 ℃
H Mataas na Temperatura na Silicone Oil -10 ~ 350 ℃
U Ultra-Mataas na Temperatura na Silicone Oil -10 ~ 400 ℃
V Langis ng Gulay 0 ~ 250 ℃
F Fluorinated Langis -30 ~ 260 ℃
L Ultra-Low-Temperature Punan ang Fluid -100 ~ 100 ℃
Z Ultra-High-Temperature Punan ang Fluid 10 ~ 600 ℃
50 Paglalarawan
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
50 8 8 m
… …
Tampok ng Bahagi ng Capillary
60 N wala
P Capillary na may PVC protective layer
70 Wetted Flange Diaphragm Face Form
N wala
P Vacuum-proof na paggamot

Tandaan 10: Kapag pumipili ng naka-thread na remote control flange sealing device, kumpletuhin muna ang pagpili para sa XG3051T gauge pressure/absolute pressure transmitter body section, at piliin ang opsyon R para sa remote transmission sa row 40 ng XG3051T options table.

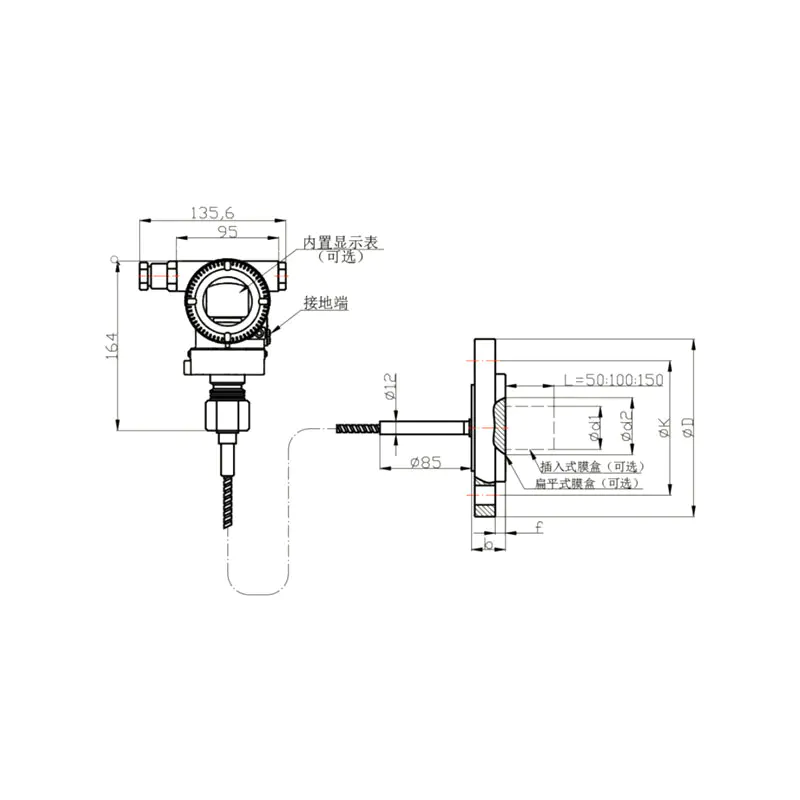

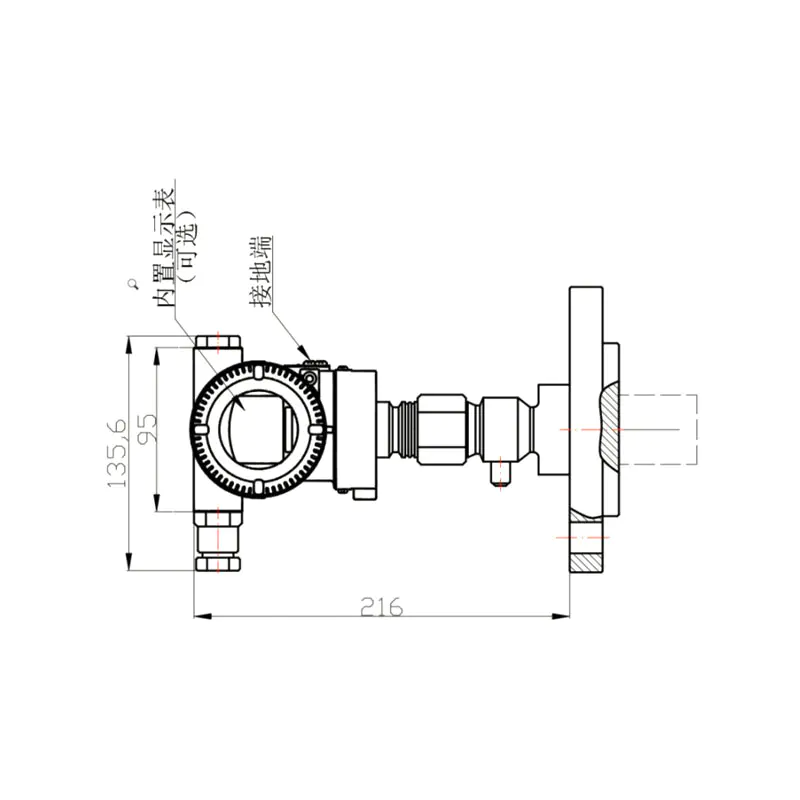

Figure 1. Pangunahing Uri Diagram ng Remote Sealing Device (Uri ng RS) Figure 2. Pangunahing Uri ng Remote Sealing Device Direct Mounting Diagram (Uri ng RN)
100051-KqgD 100042-3GnN
Nominal na Diameter Na-rate na Presyon ΦD ΦK Φd1 (Inilagay) Φd2 (Patag) Φd3 t b Bolts (Qty) Bolts (Thread)
DN50(Seal face DIN 2526-E, Flange DIN 2501) PN1.6/4 MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6.4 MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10 MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN80(Seal face DIN 2526-E, Flange DIN 2501) PN1.6/4 MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6.4 MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10 MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2"(ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3"(ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4"(ANSI B16.5 RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Tandaan: Maaaring opsyonal na i-install ng mga user ang mga bolts at nuts.

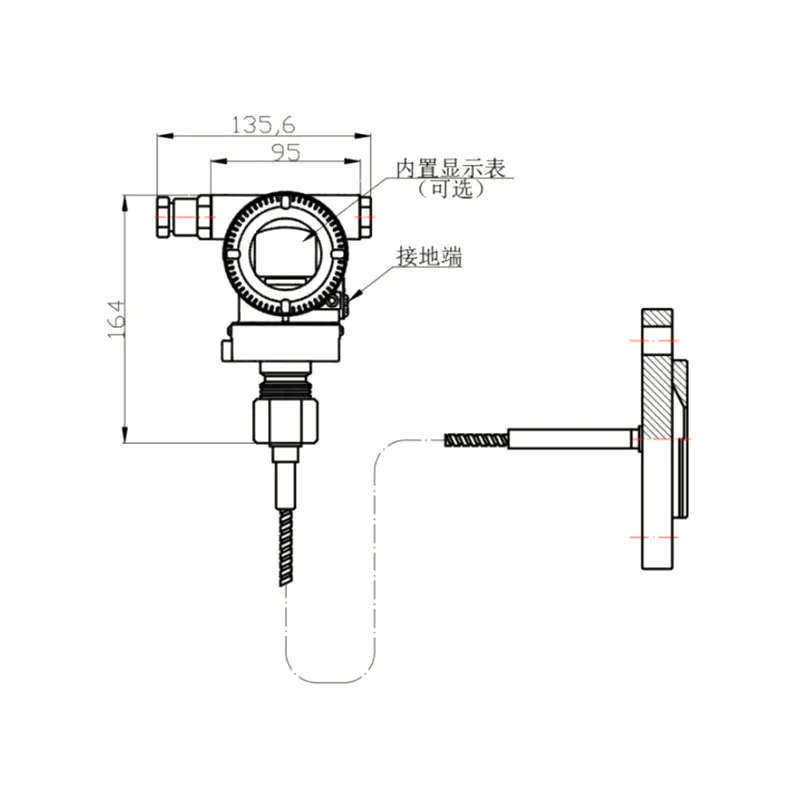

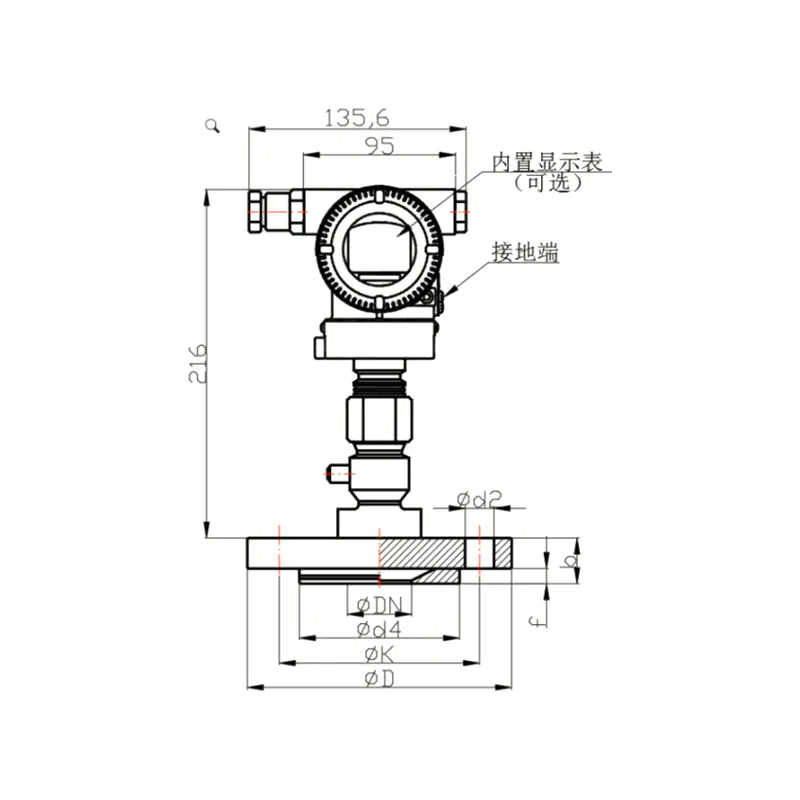

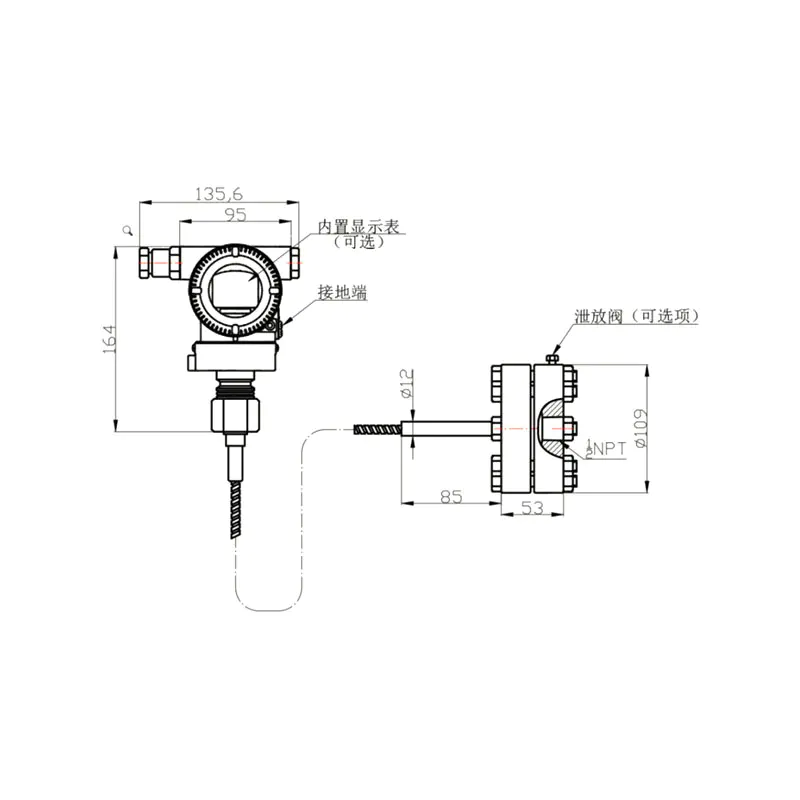

Figure 3: Remote Sealing Device na may Internal Diaphragm (Uri ng US) Figure 4: Direktang diagram ng pag-install ng remote control seal device na may panloob na diaphragm (uri ng UN) Figure 5:Threaded Installation Type Remote Control Sealing Device Diagram (RTW Type)
100033 100015 100024
Talahanayan 6 Mga Structural Dimension ng Remote Seal Assembly na may Internal Diaphragm para sa DIN 2501 Connection
DN PN Mga sukat, mm Timbang（kg）
D K d4 b f H d2 G2
25 1MPa / 4MPa 115 85 68 22 2 – 14 – 1.5
25 6.3MPa / 10MPa 140 100 68 24 2 52 – 4×M16 3.2
16MPa 140 100 68 24 2 52 – 4×M16 3.6
25MPa 150 105 68 28 2 96 – 4×M20 4
Talahanayan 7 Mga Structural Dimension ng Remote Seal Assembly na may Internal Diaphragm para sa ANSI B 16.5 na Koneksyon
DN psi Mga sukat, mm G₂ UNC Timbang (kg)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

Kaugnay na Produkto

Xinguo Group Co., Ltd.
TUNGKOL SA AMIN Xinguo Group Co., Ltd.
Ang Xinguo Group Co., Ltd. ay isang high-tech na negosyo na may mga subsidiary kabilang ang Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. at Anhui Xinguo Precious Metals Co., Ltd. Itinatag noong 1997, ang Grupo ay matatagpuan sa Anhui City Tianchang City — a National Civilized Province. Ito ay may rehistradong kabisera na 118 milyong RMB, sumasaklaw sa isang lupain na higit sa 150 mu at isang gusaling lugar na 60,000 metro kuwadrado. Ang kumpanya ay kasalukuyang mayroong higit sa 300 empleyado, kung saan higit sa 50 ay mga propesyonal at teknikal na tauhan kabilang ang mga senior engineer, engineer at assistant engineer.
The Group is a China Custom XG3051T Differential pressure/absolute pressure remote transmitter Manufacturers and XG3051T Differential pressure/absolute pressure remote transmitter Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Ang Anhui Xinguo Alloy Co., Ltd. ay nakatuon sa paggawa ng buong hanay ng mga precision alloy na materyales at nagsisilbing miyembro ng konseho ng Instrument Materials Branch ng China Instrument & Control Society. Sinasaklaw ng mga pangunahing produkto nito ang mga wire ng thermocouple alloy (mga uri ng K, N, E, J, T), mga wire ng thermocouple compensation alloy (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), high-resistance heating alloys, precision resistance alloys, heating resistance alloys, pure nickel wires, manganese-copper alloys at Monel alloys. Ang mga produktong ito ay malawakang ginagamit sa abyasyon, petrolyo, chemical engineering, paggawa ng makinarya, industriya ng kuryente at enerhiya.
TUMINGIN PA
  • 0taon

    Itinatag sa

  • 0+mu

    Takpan ang isang lugar ng

  • 0+

    Mga empleyadong may karanasan

  • 0㎡

    Lugar ng gusali

Mga sertipiko
BALITA Ibigay sa Iyo Ang
Pinakabagong Balita sa Negosyo at Industriya
TUMINGIN PA
