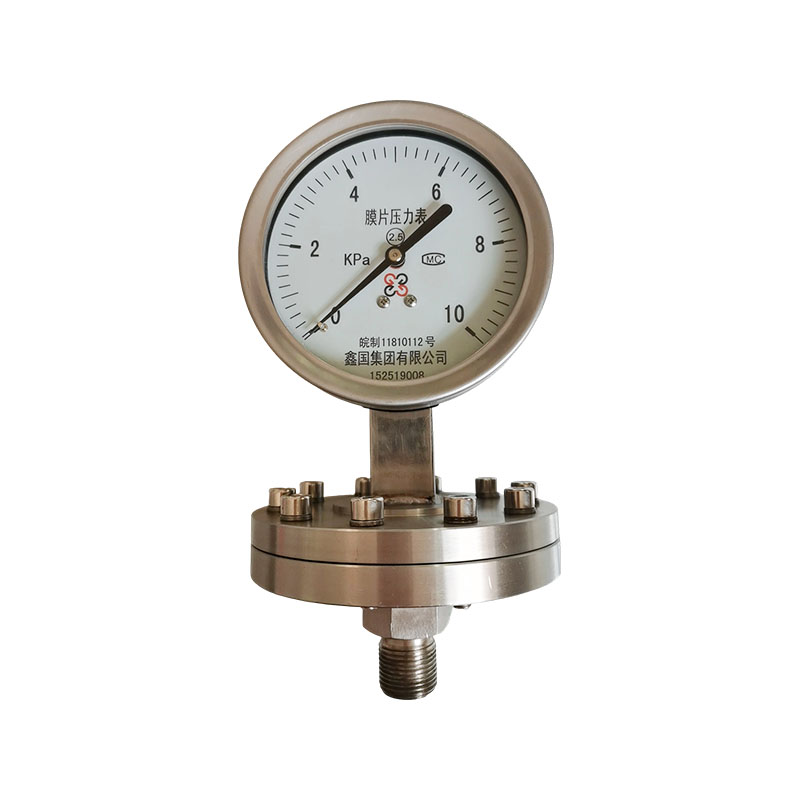

XG/Y-M series diaphragm pressure gauge

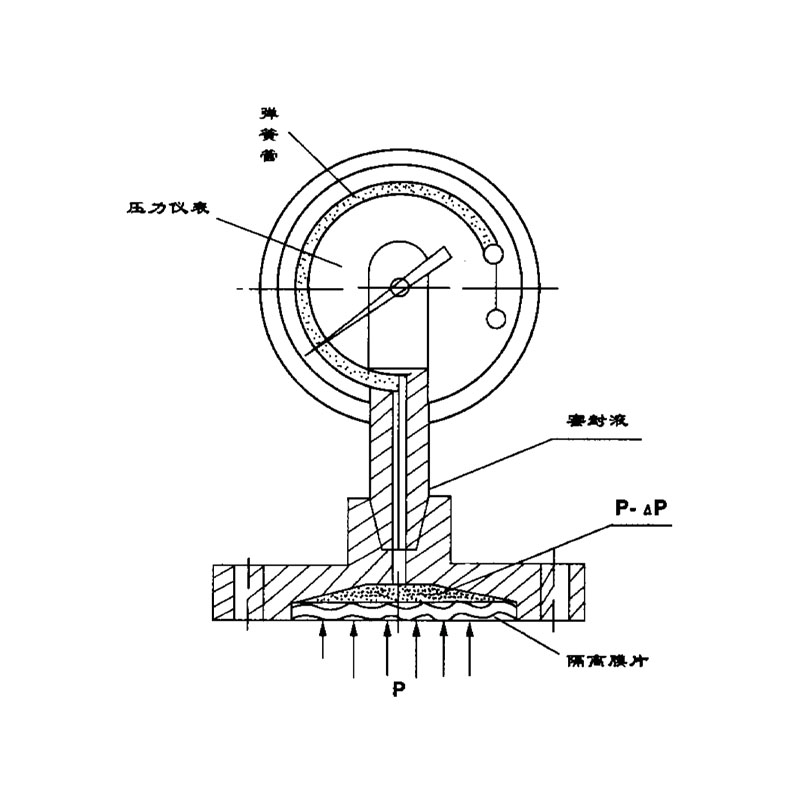

Ang XG/Y-M series na diaphragm pressure gauge ay isang hindi direktang instrumento sa pagsukat ng presyon na binubuo ng isang pressure gauge head at isang diaphragm isolator. Ang nasubok na medium ay nakikipag-ugnayan lamang sa isolation diaphragm at flange/joint at hindi pumapasok sa loob ng pressure gauge head. Ang presyon ng daluyan ay nagtutulak sa pagpapapangit ng diaphragm membrane, at sa pamamagitan ng selyadong pressure-transmission fluid na napuno sa loob ng isolator, ang presyon ay ipinapadala sa spring tube ng metro head, na nakakamit ng lokal na pagpapakita ng presyon.

Mga bentahe ng produkto:
1. Pag-iisa at proteksyon upang mapangalagaan ang paggalaw ng instrumento
Ang sinusukat na daluyan ay ganap na nakahiwalay mula sa panloob na paggalaw ng gauge ng presyon sa pamamagitan ng isang diaphragm membrane. Ang kinakaing unti-unti, mataas na lagkit, madaling ma-crystallize, at solid-particle-containing media ay hindi direktang makikipag-ugnayan sa mga sensitibong bahagi ng pressure gauge, iniiwasan ang kaagnasan, pagbara, at pinsala sa paggalaw.
2. Iangkop sa malupit at kumplikadong media
Masusukat nito ang mga likidong lubhang kinakaing unti-unti, malapot na slurries, at media na may mga dumi, na hindi kayang hawakan ng ordinaryong stainless steel pressure gauge. Ang mga diaphragm gauge ay maaari ding gamitin upang palawakin ang naaangkop na medium range ng mga pressure gauge.
3. Anti-clogging, hindi madaling makaalis sa metro
Ang daluyan ay hindi papasok sa panloob na channel ng daloy ng metro, at walang mga problema tulad ng pag-iipon ng kristal, pag-jamming ng particle, o pag-jamming ng pointer, na lubos na binabawasan ang posibilidad ng pagkabigo.
4. Malawak na hanay ng mga pagpipilian sa materyal
Ang diaphragm membrane ay maaaring gawin ng iba't ibang materyales tulad ng 316L, Hastelloy, Monel, PTFE, atbp., at maaaring flexible na mapili para sa iba't ibang malakas na kondisyon ng kaagnasan upang matugunan ang mga pangangailangan sa pagsukat ng kemikal na espesyal na media.
5. Matatag na pagganap ng pagsukat
Panloob na puno ng pressure transmission isolation fluid, ang pressure transmission ay sensitibo at tumpak, ang pressure signal ay stable, at ang katumpakan ng pagsukat ay maaasahan; Maaaring gamitin sa ordinaryong, shock-resistant, electric contact, at all-stainless-steel na katawan.
6. Flexible na paraan ng pag-install
Mayroong direktang, flange, at sinulid na mga opsyon, at maaari rin itong lagyan ng mga remote na diaphragm device, na nagpapadali sa iba't ibang interface ng pag-install para sa mga tangke at pipeline at nagpapadali sa pag-disassembly at pagpapanatili.

Mga pangunahing punto ng pagbebenta:
1. Ang istraktura ng paghihiwalay ng diaphragm ay ganap na naghihiwalay sa medium mula sa paggalaw, pinipigilan ang kaagnasan at pagbara, at pinipigilan ang pointer jamming at pinsala sa paggalaw.
2. Angkop para sa masalimuot at malupit na media, nasusukat nito ang mataas na lagkit, madaling mag-kristal, nagdadala ng particle, at malakas na kinakaing unti-unti na media, na nilulutas ang mga kondisyon sa pagtatrabaho na hindi masusukat ng ordinaryong pressure gauge.
3. Maraming materyales ang magagamit para sa lamad, kabilang ang 316L, Hastelloy, PTFE, atbp., na maaaring flexible na mapili para sa iba't ibang mga sitwasyon ng kaagnasan at may malakas na kakayahang umangkop.
4. Maraming paraan ng koneksyon, kabilang ang mga opsyon sa thread at flange, ay maaaring ipares sa shock-resistant at electric contact head upang matugunan ang mga pangangailangan sa pagsukat ng presyon at kontrol ng alarma.
5. Ligtas at matibay, hinaharangan ang pagtagas ng mapanganib na media, binabawasan ang dalas ng pagpapalit ng instrumento, at binabawasan ang mga gastos sa pagpapanatili sa lugar.

Makipag-ugnayan sa Amin
PREV：XG/Y-M sanitary diaphragm pressure gaugeSUSUNOD：XG/Y-B series lahat ng stainless steel pressure gauge
FAQ Mga Detalye ng Pagganap

Q1: Ano ang pagkakaiba sa pagitan ng isang diaphragm pressure gauge at isang ordinaryong stainless steel pressure gauge?
A: Ang daluyan ng ordinaryong hindi kinakalawang na steel pressure gauge ay direktang makikipag-ugnayan sa panloob na tubo ng tagsibol; Ang diaphragm pressure gauge ay umaasa sa diaphragm upang ganap na paghiwalayin ang daluyan ng proseso mula sa paggalaw ng ulo ng metro. Angkop para sa malakas na kinakaing unti-unti, malapot, mala-kristal, at butil-butil na media upang maiwasan ang kaagnasan at pagbara ng paggalaw. Ang diaphragm pressure gauge ay mas gusto para sa malupit na media na hindi mahawakan ng ordinaryong stainless steel gauge.

Q2: Paano pumili ng materyal na lamad?
A: Ang 316L lamad ay karaniwang ginagamit para sa mahinang mga kondisyon ng kaagnasan; Gumamit ng Hastelloy alloy para sa malakas na acid-base at chemical media; Dahil sa malakas na kaagnasan at mataas na permeability ng medium, maaaring pumili ng PTFE-lined membrane, at kailangang kumpirmahin ang pagpili batay sa aktwal na komposisyon ng medium.

Q3: Makatiis ba ang mga diaphragm pressure gauge sa vibration?
A: Oo naman, ang pagpili ng isang puno ng langis at shock-resistant na diaphragm pressure gauge para sa metro head ay maaaring makayanan ang vibration at pressure pulsation na mga kondisyon tulad ng mga pump at compressor; Ang mga ordinaryong ulo ng metro na walang langis ay hindi angkop para sa mga site na may mataas na vibration.

Q4: Ano ang dapat bigyang pansin kapag gumagamit ng diaphragm pressure gauge, at anong mga pagkakamali ang maaaring mangyari?
A: Mahigpit na ipinagbabawal na gamitin ito sa ilalim ng overpressure upang maiwasan ang pagpapapangit at pinsala sa diaphragm; Huwag lansagin ang lugar ng diaphragm sa kalooban upang maiwasan ang pagtagas ng isolation fluid; Inirerekomendang mag-install ng heat dissipation device kapag masyadong mataas ang medium temperature. Kasama sa mga karaniwang pagkakamali ang pagkasira ng lamad, pagtagas ng isolation fluid, hindi tumpak na pagbabasa, at ang pangangailangan para sa napapanahong pagpapanatili at pagpapalit.

Mga Katangian ng Temperatura ng Diaphragm Pressure Gauge
Ang sistema ng isang diaphragm pressure gauge ay puno ng sealing liquid bilang isang pressure-transmitting medium. Samakatuwid, ang epekto ng temperatura nito ay nauugnay sa volume expansion coefficient ng sealing liquid, diaphragm stiffness, at ang temperatura ng pressure-bearing part. Ang impluwensya ay partikular na halata para sa mababang hanay na mga instrumento ng presyon. Sa pangkalahatan, ang tinukoy na error sa temperatura ng bahagi na nagdadala ng presyon ay hindi dapat lalampas sa 0.1%/°C. Kaya, ang kabuuang epekto ng temperatura ng isang gauge ng presyon ng diaphragm ay ang kabuuan ng epekto ng temperatura ng isang pangkalahatang gauge ng presyon at ang epekto ng temperatura sa bahaging may pressure-bearing ng seal ng diaphragm.

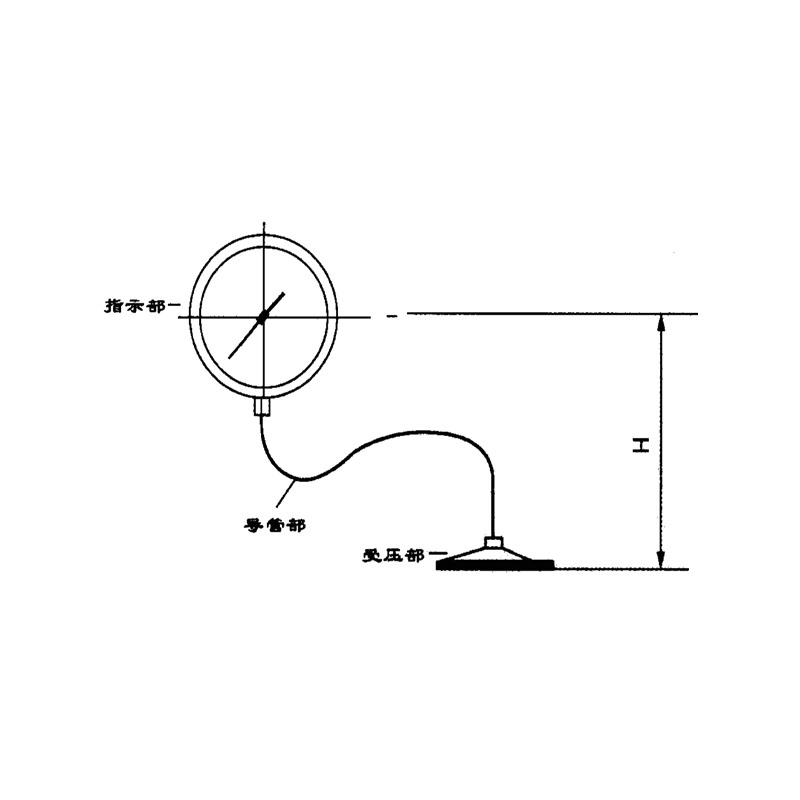

Pagkakaiba sa Antas ng Liquid ng Diaphragm Pressure Gauge
Lalo na para sa diaphragm pressure gauge na may flexible connecting capillary, isang liquid level difference effect ΔP ang magaganap kapag ang pressure-bearing diaphragm at general pressure gauge ay naka-install sa magkaibang elevation. Ang salik na ito ay dapat isaalang-alang para sa tumpak na pagsukat.

\△P=d·h    d- Specific gravity ng sealing liquid; h - Pagkakaiba sa antas ng likido
100011-uT3j 100002-S9dF

Corrosion Resistance ng Diaphragm Pressure Gauge

Ang corrosion resistance ng isang diaphragm pressure gauge ay matitiyak sa pamamagitan ng tamang pagpili ng mga materyales para sa diaphragm, flange, at sealing gasket na nakikipag-ugnayan sa sinusukat na medium.
Mga materyales sa diaphragm: 0Cr17Ni12Mo2 (316), Monel alloy (Cu30Ni70), Hastelloy (H276C), Tantalum (Ta), at fluoroplastic F4.
Mga materyales sa flange: Hindi kinakalawang na asero 0Cr17Ni12Mo2 (316); hindi kinakalawang na asero na nilagyan ng fluoroplastic (316 F4).
Mga materyales sa sealing gasket: Nitrile rubber, fluororubber, silicone rubber, at fluoroplastic.

Flange Selection
Ang mga karaniwang pamantayan ng serye ng flange ay pinagsama-sama alinsunod sa GB (China), HGJ (Ministry of Chemical Industry), DIN (Germany), JIS (Japan), ANSI (USA), at iba pang mga pamantayan ng flange, pati na rin ang mga domestic praktikal na kondisyon ng aplikasyon para sa pagpili ng mga user. Ang mga espesyal na order ng iba pang mga detalye mula sa mga user ay tinatanggap din.

Pagpili ng Sealing Liquid
Upang matiyak ang pagiging maaasahan at kaligtasan ng operasyon ng diaphragm pressure gauge, ang angkop na sealing liquid ay dapat piliin ayon sa iba't ibang mga aplikasyon.

Sealing Liquid Saklaw ng Temperatura ng Bahaging nagdadala ng presyon Specific Gravity g/cm³ Volume Expansion Coefficient 1/°C Aplikasyon
High-viscosity Silicone Oil -10~200°C 1.07 0.95×10⁻³ Para sa serbisyong may mataas na temperatura
Low-viscosity Silicone Oil -30~100°C 0.94 1.08×10⁻³ Pangkalahatang serbisyo
Glycerin Aqueous Solution -5~100°C 1.27 0.61×10⁻³ Food-grade na serbisyo
Langis ng Gulay -5~100°C 0.93 1.03×10⁻³ Food-grade na serbisyo
Langis ng Fluorine -30~150°C 1.93 0.75×10⁻³ Hydrogen, Oxygen
