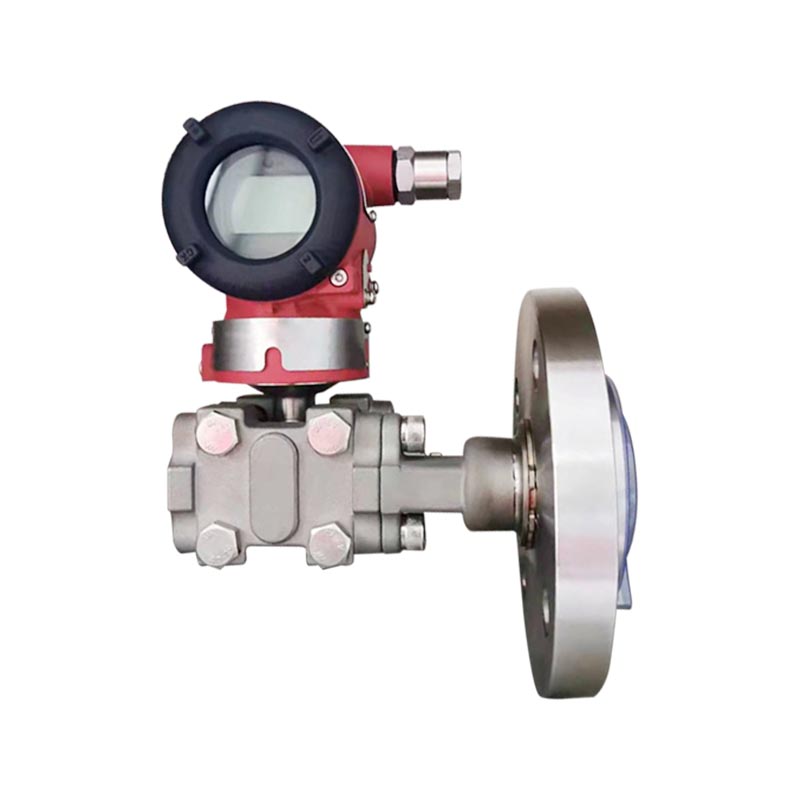

XG3051LT Differential pressure liquid level transmitter

Panimula ng Produkto:
Ang XG3051LT ay isang 3051 series single flange remote differential pressure liquid level transmitter. Batay sa prinsipyo ng capacitive sensing, ang flange isolation diaphragm ay direktang nakikipag-ugnayan sa sinusukat na medium, na kino-convert ang static pressure differential na nabuo ng liquid level sa 4-20mA HART digital signal output. Ito ay partikular na ginagamit upang malutas ang problema ng mataas na lagkit, madaling pagkikristal, madaling sedimentation, at malakas na corrosion medium na pagsukat ng antas ng likido, inaalis ang pangangailangan para sa mga tubo ng presyon at pag-iwas sa pagbara ng pipeline.

Industriya ng aplikasyon:
1. Industriya ng petrochemical: pagsukat ng mga antas ng likido sa mga sisidlan ng reaksyon, mga tangke ng imbakan, mga malapot na materyales, madaling ma-kristal na media, at dalawang-phase na interface.
2. Pangangalaga sa kapaligiran sa paggamot ng tubig: pagsubaybay sa mga antas ng likido sa mga tangke ng dumi sa alkantarilya, mga tangke ng imbakan ng kemikal, mga tangke ng putik, at mga suspendido na solidong media.
3. Industriya ng parmasyutiko: mga antas ng likido sa mga tangke ng reaksyon, mga tangke ng sangkap, mga lubhang nakakaagnas na gamot, at mga antas ng tangke ng sanitary.
4. Pagkain at inumin: ang mga materyal na may mataas na lagkit gaya ng mga sarsa at syrup ay maaaring itago sa mga tangke na may opsyonal na mga istruktura ng sanitary flange.

Makipag-ugnayan sa Amin
PREV：Walang nakaraang artikuloSUSUNOD：XG3051DP Differential pressure transmitter
FAQ Mga Tagubilin sa Pagkonekta ng Proseso Input Output Oras ng Pagtugon Pangkalahatang Kondisyon Mga Koneksyon sa Elektrisidad Talahanayan ng Code ng Modelo at Pagtutukoy

Q1: Ano ang pagkakaiba ng XG3051LT at XG3051DP?
A: Ang XG3051DP ay isang karaniwang differential pressure transmitter na nangangailangan ng panlabas na pressure conduit; Ang XG3051LT ay isang solong flange na remote liquid level transmission type, nilagyan ng isolation flange diaphragm at hindi nangangailangan ng pressure pipe. Ito ay angkop para sa pagsukat ng mga antas ng likido sa malapot, mala-kristal, at madaling barado na media, ngunit hindi angkop para sa pagsukat ng daloy.

Q2: Ano ang dahilan ng hindi tumpak na pagsukat ng antas ng likido at malalaking pagbabago?
A: ① Ang flange diaphragm ay sakop ng materyal na akumulasyon at scaling; ② Ang silicone oil filling system ay nakakaranas ng sobrang init at negatibong pressure, na humahantong sa pagsingaw ng silicone oil; ③ Error sa setting ng range migration; ④ Nagbago ang density ng medium ng tangke. Unahin ang pagsuri sa gumaganang kondisyon ng flange diaphragm, at pagkatapos ay i-recalibrate ang zero point at range.

T3: Paano pumili ng plug-in na diaphragm at flat flange?
A: Ang medium ay madaling tumira at nakasabit sa dingding. Pumili ng isang ipasok na lamad upang maiwasan ang lamad na natatakpan ng sediment sa dingding ng tangke; Ang daluyan ay malinis at walang sediment, at maaaring pumili ng flat flange.

Q4: Aling media ang hindi direktang magagamit sa 316L film?
A: Sa ilalim ng mga kondisyon ng mataas na chloride ion medium, malakas na acid at alkali, at malakas na kaagnasan, ang 316L ay kaagnasan at nangangailangan ng pagpili ng Hastelloy C, Monel, o tantalum film sheet; Ang mga kondisyon sa pagtatrabaho sa mataas na temperatura ay nangangailangan ng kumpirmasyon ng antas ng paglaban sa temperatura ng fluid ng pagpuno.

Mga Tagubilin sa Pagkonekta ng Proseso sa Gilid na Mababang Presyon

1/2-NPT Stainless Steel Elliptical Flange (Code 1) 100016 1. Pressure Chamber Flange
2. O-ring seal
3. NPT 1/2 Elliptical Flange Connection
4. Bolt
M20x1.5 Stainless Steel T-Connector (Code 2) 100007 1. Pressure chamber flange
2. M20×1.5 T-shaped male threaded fitting
3. Bolt
4. O-ring
5. M20×1.5 nut
6. Pressure lead-in tube

Mga Parameter ng Pagsukat: Differential Pressure, Liquid Level

Saklaw ng Pagsukat
Mababang Hangganan Mula sa -100% URL (patuloy na nababagay)
Upper Limit Hanggang sa 100% URL (patuloy na adjustable)
Talahanayan 1 — Relasyon sa pagitan ng Code ng Saklaw at Saklaw
Code ng Saklaw Pinakamababang Saklaw Pinakamataas na Saklaw Na-rate na Presyon (Max)
B 1 kPa 6 kPa Na-rate na Presyon ng Level Flange
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Talahanayan 2 Na-rate na Presyon ng Level Flange
Uri ng Antas ng Flange Nominal na Diameter Pinakamababang Saklaw
Single Remote Seal Dual Remote Seal
Uri ng Flat DN 50 / 2" 10 kPa 10 kPa
Uri ng Flat DN 80 / 3" 6 kPa 1 kPa
Uri ng Flat DN 4" 6 kPa 1 kPa
Inilagay na Uri DN 50 / 2" 16 kPa 16 kPa
Inilagay na Uri DN 80 / 2" 6 kPa 1 kPa
Inilagay na Uri DN 4" 6 kPa 1 kPa

Ang minimum span ng differential pressure level transmitter ay ang mas malaking halaga ng minimum span sa Table 1 at Table 2. Ang adjusted span ay hindi dapat mas mababa sa minimum span na ito.
Ang maximum span ng level transmitter ay ang mas maliit na value sa pagitan ng maximum span ng transmitter body at ang rated pressure ng level flange.

Output Signal
2-wire, 4–20 mA DC HART na output, digital na komunikasyon; ang HART protocol ay nakapatong sa 4–20 mA DC signal.
Mga Limitasyon ng Output Signal: Imin = 3.9 mA, Imax = 20.5 mA

Kasalukuyang Alarm (Configurable Mode)
Mababang Mode ng Alarm (Minimum) 3.7 mA
High Alarm Mode (Maximum) 21 mA
Walang Alarm Mode (Hold) Hinahawakan ang wastong kasalukuyang halaga bago ang isang pagkakamali
Karaniwang Setting ng Kasalukuyang Alarm High Alarm Mode


Ang damping constant ng amplifier component ay 0.1 s. Ang time constant ng sensor at level flange ay mula 0.2 hanggang 2 s, depende sa span ng sensor, turndown ratio, haba ng capillary tube, at lagkit ng fill fluid.
Karagdagang adjustable time constant: 0.1 ~ 60 s.

Ang level flange transmitter ay maaaring direktang i-mount sa anumang posisyon.
Ang pinakamainam na kondisyon ng pag-install ay upang panatilihing patayo ang axis ng flange ng proseso. Ang anumang paglihis sa posisyon ay magdudulot ng naitatama na zero shift. Ang electronics housing ay maaaring paikutin nang hanggang 360°, at ang mga set screw ay makakapag-secure nito sa anumang posisyon.

Mga kondisyon sa kapaligiran

Ambient Temperatura
pinakamababa Depende sa fill fluid
Pinakamataas 85 °C
May lokal na display at FKM seal −20 ~ 65 °C
Temperatura ng Imbakan / Transportasyon
pinakamababa Depende sa fill fluid
Pinakamataas 85 °C
Kamag-anak na Humidity 0 ~ 100 %
Shock Resistance
Pagpapabilis 50 g
Tagal 11 ms
Paglaban sa Panginginig ng boses 2 g hanggang 500 Hz
EMC (Electromagnetic Compatibility) Tingnan ang Talahanayan 3 "EMC Appendix"

Iproseso ang limitasyon sa temperatura ng medium limit
Katamtamang temperatura:-30~180°C

Katamtamang Limitasyon sa Temperatura −30 ~ 180 °C
Mga Limitasyon sa Presyon ng Katawan ng Transmitter Mula sa 3.5 kPa absolute pressure hanggang sa rated pressure. Ang proteksyon ng overpressure ay maaaring umabot ng 1.5 beses ang rate na presyon, na inilapat sa magkabilang panig ng transmitter nang sabay-sabay.
Level Flange Na-rate na Presyon
Pamantayan ng ANSI 150 psi ~ 600 psi
Pamantayan ng DIN PN 1.6 MPa ~ PN 10 MPa
Single-Sided Overload Limit Low-pressure side: na-rate na presyon ng katawan ng transmitter; High-pressure side: na-rate na presyon ng level flange. Maaaring mangyari ang iwastong zero drift.
Timbang DN 50/2": humigit-kumulang 7 ~ 10 kg
DN 80/3": tinatayang. 8 ~ 11 kg
DN 4": humigit-kumulang 9 ~ 12 kg
Proteksyon sa pagsabog
Pag-apruba ng NEPSI Flameproof Hal dⅡC T6
Ang NEPSI na Intrinsically Ligtas na Pag-apruba Hal iaⅡC T4
Pinahihintulutang Operating Temperatura −40 °C ~ 65 °C

Mga Kondisyon ng Power Supply at Load
Supply Boltahe 24 V
Mag-load ng Formula R ≤ (Us − 12 V)/Imax kΩ kung saan ang Imax = 23 mA
Max. Supply Boltahe 42 VDC
Min. Supply Boltahe 12 VDC; 15 VDC (para sa backlit LCD display)
Saklaw ng Pagkarga ng Digital Communication 230 ~ 600 Ω
Mga materyales
Pagsukat ng Capsule 316L Hindi kinakalawang na asero
Dayapragm 316L Hindi kinakalawang na asero, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Proseso ng Flange 304 Hindi kinakalawang na asero
Punan ang Fluid Silicone oil, Langis ng gulay
Gasket Nitrile rubber (NBR), Fluoroelastomer (FKM), PTFE
Pabahay ng Transmitter Aluminum haluang metal na may epoxy coating sa ibabaw
Housing Seal Nitrile rubber (NBR)
Nameplate 304 Hindi kinakalawang na asero
Koneksyon sa Elektrisidad M20×1.5 cable gland. Mga terminal na angkop para sa mga conductor na 0.5 ~ 2.5 mm²
Proseso ng Koneksyon Low-pressure side ng transmitter: UNF 7/16" internal thread. Ang level flange sa high-pressure side ay sumusunod sa mga pamantayan ng ANSI o DIN. Available ang direktang pag-mount, sumangguni sa pagguhit ng dimensyon.
Rating ng Enclosure Protection IP67

Talahanayan 3 EMC Appendix
Hindi. Test Item Pangunahing Pamantayan Kondisyon ng Pagsubok Antas ng Pagganap
1 Radiated Emission (Enclosure) GB/T 9254-2008 Talahanayan 5 30 MHz ~ 1000 MHz Pass
2 Isinagawa ang Emisyon (DC Power Port) GB/T 9254-2008 Talahanayan 1 0.15 MHz ~ 30 MHz Pass
3 Electrostatic Discharge (ESD) Immunity GB/T 17626.2-2006 4 kV (Contact) 8 kV (Air) B
4 Radiated RF Electromagnetic Field Immunity GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Power Frequency Magnetic Field Immunity GB/T 17626.8-2006 30 A/m A
6 Electrical Fast Transient / Burst Immunity GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Surge Immunity GB/T 17626.5-2008 1 kV (Line-to-Line)2 kV (Line-to-Earth) (1.2 us/50 us) B
8 Isinasagawa ang Imunidad sa Pagkagambala na Naudyukan ng Mga Patlang ng RF GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Mga Tala:
(1) Antas ng Pagganap A: Sa panahon ng pagsubok, nananatiling normal ang pagganap sa loob ng mga limitasyon ng mga teknikal na detalye.
(2) Performance Level B: Sa panahon ng pagsubok, ang function o performance ay maaaring pansamantalang masira o mawala, ngunit maaari itong awtomatikong mabawi. Ang aktwal na katayuan ng operating, nakaimbak at iba pang data ay nananatiling hindi nagbabago.

Mga sukat

Flat Flange Flat Flange
100011 100002

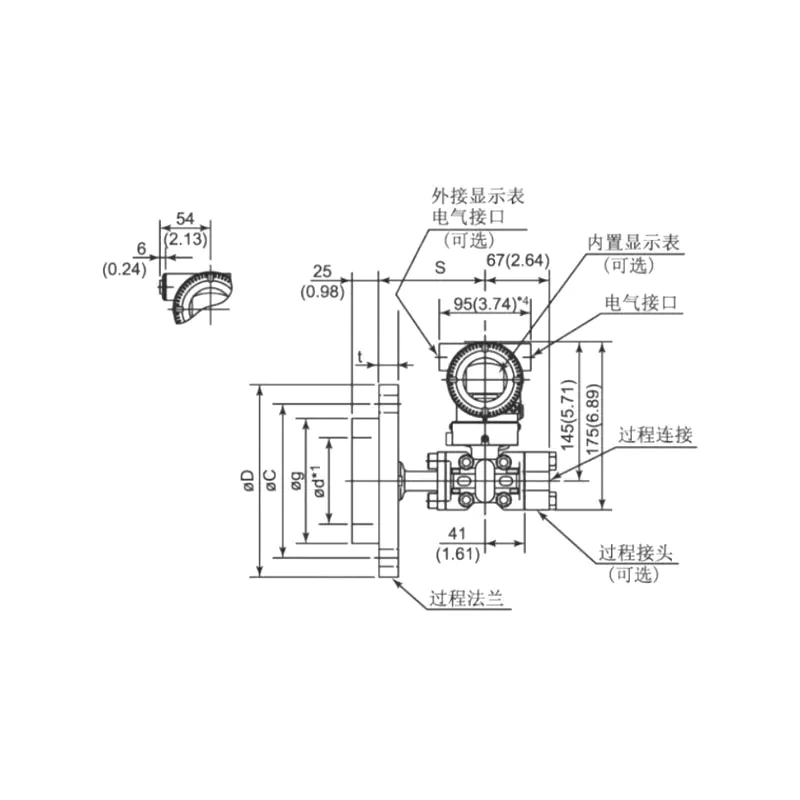

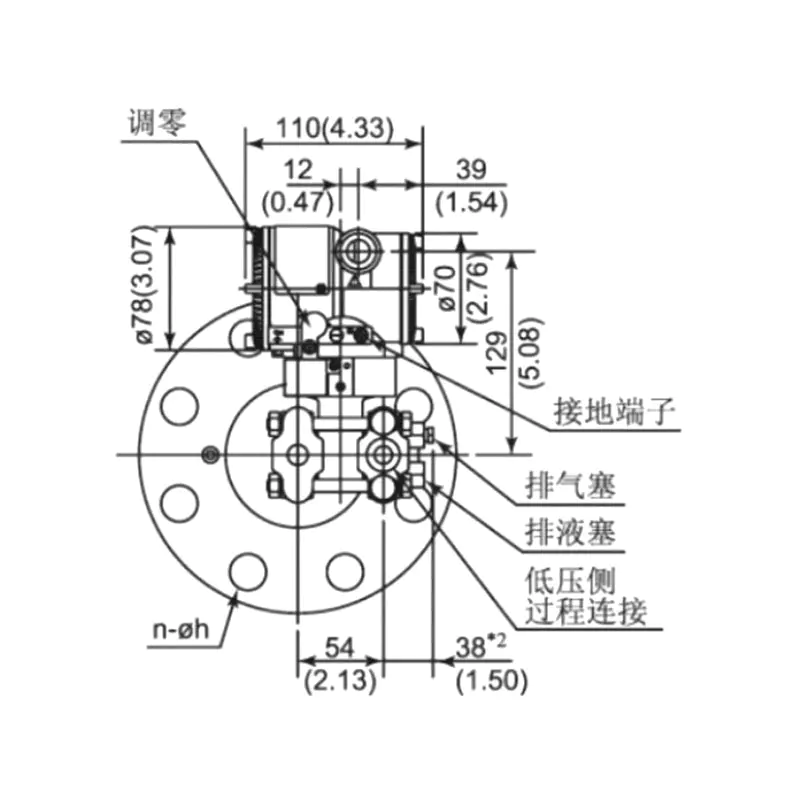

Talahanayan 4 Level Flange Dimensional Drawing
Nominal na Diameter Rated Pressure ΦD ΦC Φd1*1 (Uri ng Insert) Φg t Bolts
Qty Thread
DN 50 (Sealing face DIN 2526 Type E) (Flange DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 M16
PN 6.4MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (Sealing face DIN 2526 Type E)(Flange DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 M16
PN 6.4MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2" (ANSI B 16.5 RF Uri) 150psi 152.4 120.6 48.3 92.1 17.4 4 M18
300psi 165.1 127 48.3 92.1 20.6 8 M18
600psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (ANSI B 16.5 RF Uri) 150psi 190.5 152.4 76 127 22.2 4 M16
300psi 209.5 168.3 76 127 27 8 M20
600psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (ANSI B 16.5 RF Uri) 150psi 229 191 89 157 30 8 M18
300psi 255 200 89 157 32 8 M18

Tandaan: Maaaring opsyonal na mag-install ng mga bolts at nuts ang mga user.

Figure 5: Electrical Connection Diagram
100025

Tandaan: Ang quick interface function ay katumbas ng signal terminal.

XG3051 Differential Pressure Level Transmitter Flange Part Selection Code
1 Liquid Sealed Assembly
LT Level flange, walang capillary tube, ⊕ side
2 Saklaw
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400mbar)
5 0–2.5kPa ~ 250kPa (0–0.25 ~ 25 mH₂O) / (0–25 ~ 2500mbar)
6 0–30kPa ~ 3MPa (0–2 ~ 200 mH₂O) / (0–0.3 ~ 30bar)
7 0–140kPa ~ 14MPa (0–3 ~ 300 mH₂O) / (0–1.4 ~ 140bar)
3 Proseso ng Koneksyon Nominal na Diameter Uri ng Selyo Diaphragm/Seal Face Material
A DN50 DIN 2501 DIN2501 Uri ng E DN2526 316L Hindi kinakalawang na asero
B DN50 DIN 2501 DIN2502 Uri ng E DN2526 Hastelloy C
C DN50 DIN 2501 DIN2503 Uri ng E DN2526 Tantalum
H DN80 DIN 2501 DIN2504 Uri ng E DN2526 316L Hindi kinakalawang na asero
I DN80 DIN 2501 DIN2505 Uri ng E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Uri ng E DN2526 Tantalum
D DN2" ANSI B 16.5 ANSI B 16.5 Uri ng RF ANSI B 16.5 316L Hindi kinakalawang na asero
E DN2" ANSI B 16.5 ANSI B 16.6 Uri ng RF ANSI B 16.5 Hastelloy C
F DN2" ANSI B 16.5 ANSI B 16.7 Uri ng RF ANSI B 16.5 Tantalum
K DN3" ANSI B 16.5 ANSI B 16.8 Uri ng RF ANSI B 16.5 316L Hindi kinakalawang na asero
L DN3" ANSI B 16.5 ANSI B 16.9 Uri ng RF ANSI B 16.5 Hastelloy C
M DN3" ANSI B 16.5 ANSI B 16.10 Uri ng RF ANSI B 16.5 Tantalum
N DN4" ANSI B 16.5 ANSI B 16.11 Uri ng RF ANSI B 16.5 316L Hindi kinakalawang na asero
O DN4" ANSI B 16.5 ANSI B 16.12 Uri ng RF ANSI B 16.5 Hastelloy C
P DN4" ANSI B 16.5 ANSI B 16.13 Uri ng RF ANSI B 16.5 Tantalum
Z Espesyal na Pag-customize
4 Na-rate na Presyon/Pressure Class Pamantayang Presyon ng Flange
1 PN 1MPa/4MPa DIN 2501
2 PN 6.4MPa DIN 2501
3 PN 10MPa DIN 2501
6 150psi ANSI B 16.5
7 300psi ANSI B 16.5
8 600psi ANSI B 16.5 (Hindi kasama ang DN4" ANSI B 16.5)
5 Uri ng Koneksyon
F Uri ng Flat
H Uri ng Insert, 316L Stainless Steel Haba ng pagpasok 50mm
I Uri ng Insert, 316L Stainless Steel Haba ng pagpasok 100mm
G Uri ng Insert, 316L Stainless Steel Haba ng pagpasok 150mm
L Uri ng Insert, Hastelloy C Haba ng pagpasok 50mm
M Uri ng Insert, Hastelloy C Haba ng pagpasok 100mm
N Uri ng Insert, Hastelloy C Haba ng pagpasok 150mm
Z Espesyal na Pag-customize
6 Pagpuno ng Fluid Saklaw ng Temperatura
W Mababang temperatura ng silicone oil −65 ~ 145°C
S Ambient-temperature silicone oil −30 ~ 200°C
H Mataas na temperatura ng silicone oil −10 ~ 350°C
U Ultra-high-temperatura na silicone oil 0 ~ 415°C
V Langis ng gulay 0 ~ 250°C
F Fluorinated na langis −30 ~ 260°C
7 Wetted Flange Diaphragm Face Configuration
N wala
1 316L na pinahiran ng FEP (Fluorinated Ethylene Propylene), Temp ≤180°C
2 316L na pinahiran ng PFA (Perfluoroalkoxy), Temp ≤260°C
3 Diaphragm laminated with PTFE film (Polytetrafluoroethylene film) [2], Temp ≤200°C (Hindi naaangkop para sa insert type)
4 316L na pinahiran ng FEP (Fluorinated Ethylene Propylene), Temp ≤180°C (Insert type only)
5 316L na pinahiran ng PFA (Perfluoroalkoxy), Temp ≤260°C (Insert type only)
6 Gold-plated 316L
7 Ruby-plated 316L
8 Anti-vacuum na paggamot

Kaugnay na Produkto
