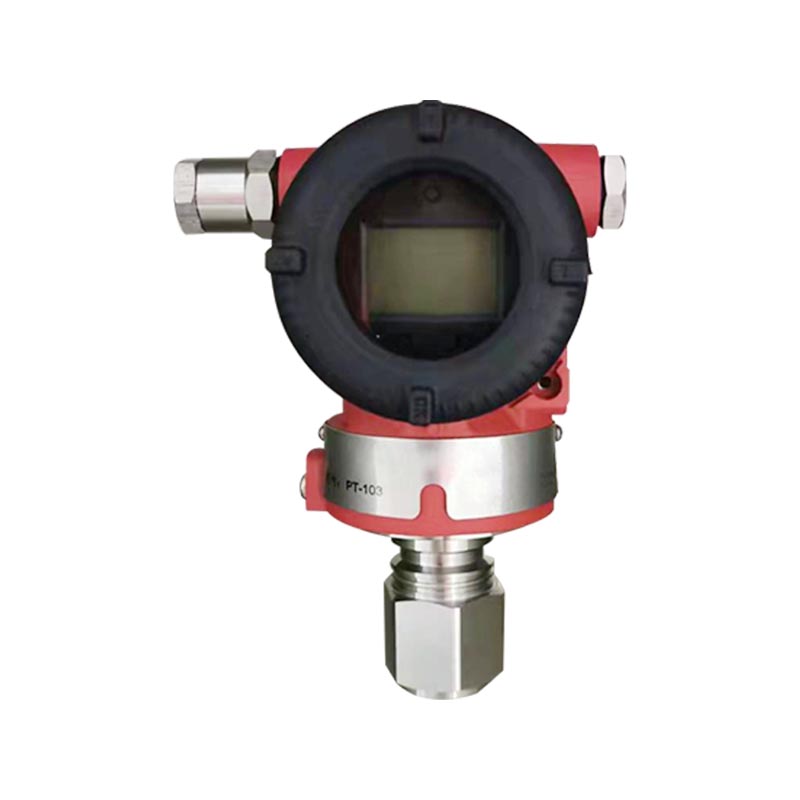

XG3051T Differential pressure/absolute pressure transmitter

Panimula ng Produkto:
Ang XG3051T ay isang 3051T series na intelligent na direktang konektadong pressure transmitter, na magagamit sa dalawang uri: gauge pressure at absolute pressure; Gumagamit ng capacitive sensing, 316L diaphragm, 4-20mA HART output, 24VDC power supply, accuracy 0.075-0.15% FS, opsyonal na LCD, na sumusuporta sa lokal/manual na pagkakalibrate, explosion-proof shell, IP65 na proteksyon, malawak na saklaw, impact resistance, mahusay na pangmatagalang katatagan ng mga pipeline ng proseso, direktang kailangan ng pangmatagalang katatagan ng mga pipeline.

Pangunahing aplikasyon:
Sukatin ang presyon ng mga gas, likido, at singaw; Ginagamit sa petrochemical, kemikal, kapangyarihan, metalurhiya, paggamot ng tubig, at mga network ng pipeline ng langis at gas; ang uri ng absolute pressure ay angkop para sa vacuum, negatibong pressure, distillation, at mga kondisyon ng distillation; ang gauge pressure ay ginagamit para sa pagsubaybay sa presyon ng mga ordinaryong pipeline at mga lugar ng tangke at konektado sa DCS/PLC control system.

Makipag-ugnayan sa Amin
PREV：XG3051T Differential pressure/absolute pressure remote transmitterSUSUNOD：Walang susunod na artikulo
FAQ Mga Detalye ng Pagganap Mga Pagtutukoy sa Pag-andar Pag-install Mga Tagubilin sa Pagkonekta ng Proseso Mga Pagtutukoy ng Pisikal
Q1: Paano makilala ang pagitan ng XG3051T gauge pressure at absolute pressure na mga modelo, at maaari ba silang gamitin nang palitan?
A: Ang gauge pressure ay nakabatay sa lokal na atmospheric pressure, at ang absolute pressure ay nakabatay sa absolute vacuum. Ang hardware bellows ay iba at hindi maaaring direktang palitan; ang absolute pressure type ay mas gusto para sa vacuum working conditions, habang ang gauge pressure type ay mas gusto para sa ordinaryong pipeline pressure.

Q2: Ang output signal ay 4-20mA. Sinusuportahan ba nito ang protocol ng HART?
A: Ang XG3051T ay may standard na 4-20mA HART, na maaaring manu-manong i-adjust para sa mga parameter, o maaaring pumili ng lokal na LCD head upang tingnan ang mga halaga ng presyon nang lokal.

Q3: Maaari bang direktang makipag-ugnayan ang medium sa transmitter diaphragm, at sa anong materyal ito nakikipag-ugnayan?
A: Ang direktang koneksyon na daluyan ng istraktura ay direktang nakikipag-ugnayan sa dayapragm, at ang karaniwang dayapragm ay 316L hindi kinakalawang na asero; Ang malakas na corrosive media ay nangangailangan ng paunang pagkumpirma ng mga kondisyon ng pagpapatakbo at pagpili ng mga espesyal na materyales sa lamad.

Q4: Ano ang mga karaniwang dahilan para sa pagkabigo ng output ng transmitter at paglukso ng numero?
A: Una, suriin kung normal ang 24V power supply at kung mayroong anumang maluwag na koneksyon sa mga kable; Pangalawa, imbestigahan ang epekto at pagbara ng proseso ng media; I-reset at i-calibrate muli gamit ang HART controller, at suriin ang setting ng hanay para sa anumang mga abnormalidad.

Q5: Anong mga on-site na kapaligiran at explosion-proof na antas ang angkop para sa XG3051T?
A: Antas ng proteksyon IP65, sumusuporta sa pagpili ng explosion-proof; Angkop para sa petrochemical, chemical, water treatment, power, at iba pang on-site na application; Iwasan ang mataas na temperatura na lumampas sa hanay at malakas na vibration environment, at ang katamtamang temperatura ay hindi dapat lumampas sa hanay ng detalye ng produkto.

Katumpakan ng sanggunian para sa pagsasaayos ng saklaw
(Kabilang ang zero-based linearity, hysteresis at repeatability)±0.075%Kung TD＞10 (TD = Maximum Range / Adjusted Range), kung gayon:±(0.0075 × TD)%

Epekto sa Ambient Temperatura
Code ng Saklaw Kabuuang Epekto sa -20℃ ~ 65℃
B/L ±(0.30×TD 0.20)%×Span
Ang iba ±(0.20×TD 0.10)%×Span
Code ng Saklaw Kabuuang Epekto sa -40 ℃ ~ -20 ℃ at 65 ℃ ~ 85 ℃
B/L ±(0.30×TD 0.20)%×Span
Ang iba ±(0.20×TD 0.10)%×Span

Over-range na Epekto
±0.075% x Span

Pangmatagalang Katatagan

Code ng Saklaw Epekto (Drift)
B/L ±0.2%×Span / 1 taon
Ang iba ±0.1%×Span / 1 taon


Epekto ng Power Supply
±0.001%/10V (12～42V DC), bale-wala

Saklaw at Saklaw ng Pagsukat (XG3051T-Gauge Pressure)
Code ng Saklaw Uri kPa bar
B Saklaw 0.6~6 6~60 mbar
Span -6~6 -60~60 mbar
C Saklaw 2~40 0.02~0.4
Span -40~40 -0.4~0.4
D Saklaw 2.5~250 0.025~2.5
Span -100~250 -1~2.5
F Saklaw 30~3000 0.3~30
Span -100~3000 -1~30
G Saklaw 0.1~10 MPa 1~100
Span -0.1~10 MPa -1~100
H Saklaw 0.21~21 MPa 2.1~210
Span -0.1~21 MPa -1~210
I Saklaw 0.4~40 MPa 4~400
Span -0.1~40 MPa -1~400
J Saklaw 0.6~60 MPa 6~600
Span -0.1~60 MPa -1~600


Saklaw and Measureme nt Saklaw (XG3051T- Ganap na Presyon）

Code ng Saklaw Uri kPa bar
L Saklaw 2~40 0.02~0.4
Span 0~40 0~0.4
M Saklaw 2.5~250 0.025~2.5
Span 0~250 0~2.5
O Saklaw 30~3000 0.3~30
Span 0~3000 0~30
item Paglalarawan
Saklaw Limits Maaaring isaayos nang basta-basta sa loob ng upper at lower limit ng range. Inirerekomenda na piliin ang range code na may pinakamababang posibleng turndown ratio upang ma-optimize ang mga katangian ng pagganap.
Zero Setting Maaaring iakma ang zero at span sa anumang halaga sa loob ng saklaw ng pagsukat na tinukoy sa talahanayan, sa kondisyon na: Naka-calibrate Span ≥ Minimum Span.
Mounting-Position Effect Ang pagbabago sa posisyon ng pag-mount parallel sa ibabaw ng diaphragm ay hindi magiging sanhi ng zero drift. Para sa mounting‑position deviation na higit sa 90° na may kaugnayan sa ibabaw ng diaphragm: Ang Saklaw C ay nagpapakita ng zero drift ＜0.25kPa; ang ibang mga hanay ay nagpapakita ng zero drift ＜0.15kPa. Ang lahat ng zero drift ay maaaring itama sa pamamagitan ng zero‑point adjustment. Walang span effect.
Output 2‑wire, 4‑20mA DC. Opsyonal HART digital na komunikasyon. Mapipili ang linear o square-root na output.
Mga limitasyon ng signal ng output: Imin=3.9mA, Imax=20.5mA
Kasalukuyang Alarm Mababang alarma (minimum): 3.7mA
Mataas na alarma (maximum): 21mA
No-alarm mode (hold): Pindutin ang wastong kasalukuyang halaga bago magkamali
Default na alarma ng pabrika: High‑alarm mode
Oras ng Pagtugon Amplifier damping constant: 0.1s; Constant time ng sensor: 0.1‑1.6s (depende sa range at turndown ratio). Karagdagang adjustable time constant: 0.1‑60s.
Oras ng Warm-up <15s
Temperatura sa paligid −40~85°C
−20~65°C (na may LCD at FKM sealing ring)
Temperatura ng Imbakan / Transportasyon −50~85°C
−40~85°C (with LCD)
Mga Limitasyon sa Presyon Mula sa vacuum hanggang sa maximum na saklaw.


Overload Limit:

Saklaw 6 kPa 40 kPa 250 kPa 3 MPa
Code (B) (C/L) (D/M) (F/O)
Overload Limit 0.2 MPa 1 MPa 4 MPa 16 MPa
Saklaw 10 MPa 21 MPa 40 MPa 60 MPa
Code (H) (ako) (ako) (K)
Overload Limit 20 MPa 50 MPa 50 MPa 70 MPa


Electromagnetic Compatibility (EMC)
Tingnan ang susunod na pahina, EMC Appendix'

Mga Kondisyon ng Power Supply at Load
Ang boltahe ng power supply ay 24V,R ≤ (Us-12V)/Imax k
kung saan ang Imax=23 mA
Pinakamataas na boltahe ng supply ng kuryente: 42VDC
Saklaw ng pagkarga ng digital na komunikasyon: 230~600Ω

Koneksyon sa Elektrisidad
M20×1.5 cable gland; mga terminal na angkop para sa 0.5~2.5mm² konduktor.

Proseso ng Koneksyon
Karaniwang koneksyon sa proseso: NPT 1/2 panloob na thread. Available ang mga adapter para sa NPT 1/2, G1/2, M20×1.5 external thread, at KF16 vacuum port.

Paglalarawan ng Proseso ng Koneksyon (Code 1)

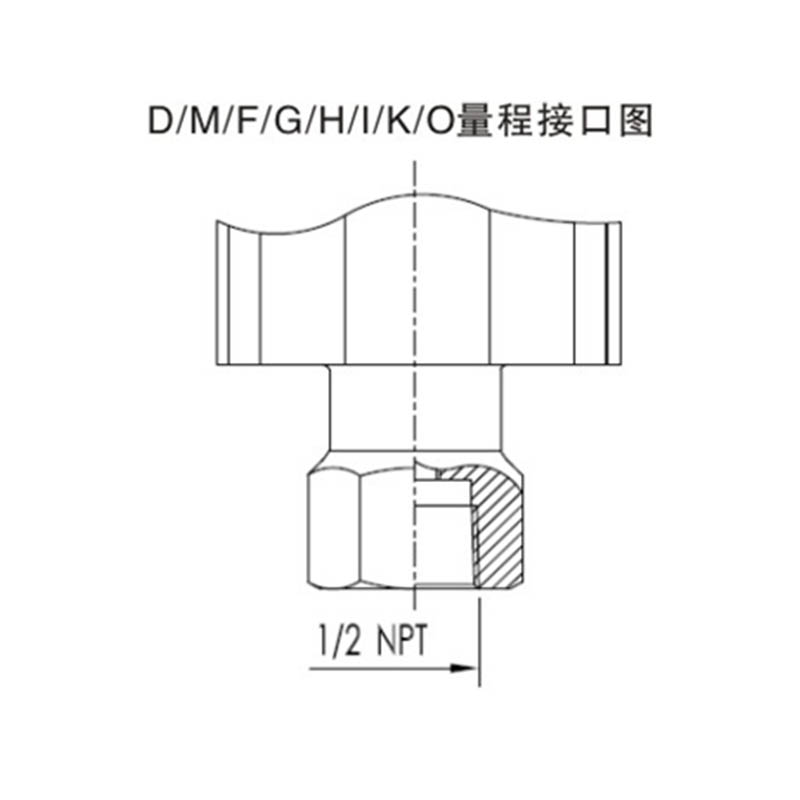

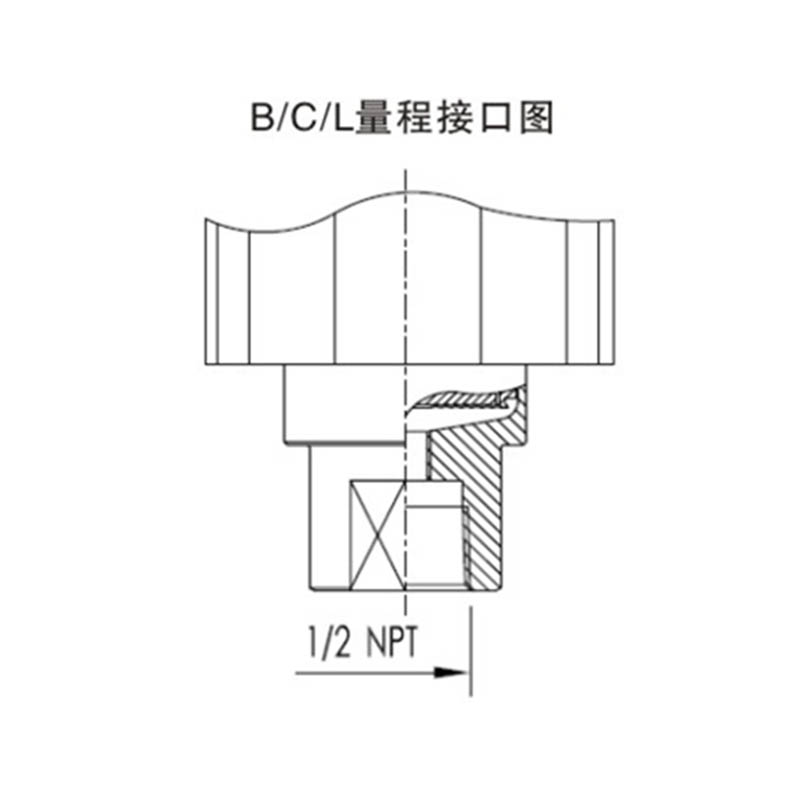

Karaniwang Format (Code 1)
100064-Mjut 100054-1-6F2j
Derivative Interface Form
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Talahanayan ng Code ng Modelo at Pagtutukoy

Pagpili ng 3051T Pressure Transmitter
1 G Gauge Pressure
A Ganap na Presyon
2 Katumpakan Output
U Pangunahing error ±0.04% 4‑20mA na may komunikasyon sa HART
B Pangunahing error ±0.075% 4‑20mA na may komunikasyon sa HART
A Pangunahing error ±0.05% 4‑20mA na may komunikasyon sa HART
C Pangunahing error ±0.01% 4‑20mA na may komunikasyon sa HART
N 4‑20mA analog na output
3 Gauge Pressure
B 0‑0.6kPa ~ 6kPa / (0‑60 ~ 600 mmH₂O) / (0‑6 ~ 60mbar)
C 0‑2kPa ~ 40kPa / (0‑200 ~ 4000 mmH₂O) / (0‑20 ~ 400mbar)
D 0‑2.5kPa ~ 250kPa / (0‑0.25 ~ 25 mH₂O) / (0‑25 ~ 2500mbar)
F 0‑30kPa ~ 3MPa / (0‑3 ~ 300 mH₂O) / (0‑0.3 ~ 30bar)
G 0–0.1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0.21 MPa ~ 21 MPa (0–2.1 ~ 210 bar)
I 0–0.4 MPa ~ 40 MPa (0–4 ~ 400 bar)
J 0–0.6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Absolute pressure lang
M 0–2.5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Absolute pressure lang
N 0–30 kPa ~ 3 MPa (0–0.3 ~ 30 bar). Absolute pressure lang
4 Diaphragm Material / Filling Fluid
A 316L hindi kinakalawang na asero/siliconee oil
B 316L hindi kinakalawang na asero / fluorinated na langis
C Hastelloy C / silicone oil
D Hastelloy C / fluorinated na langis
5 Proseso ng Koneksyon
1 1/2" panloob na thread ng NPT

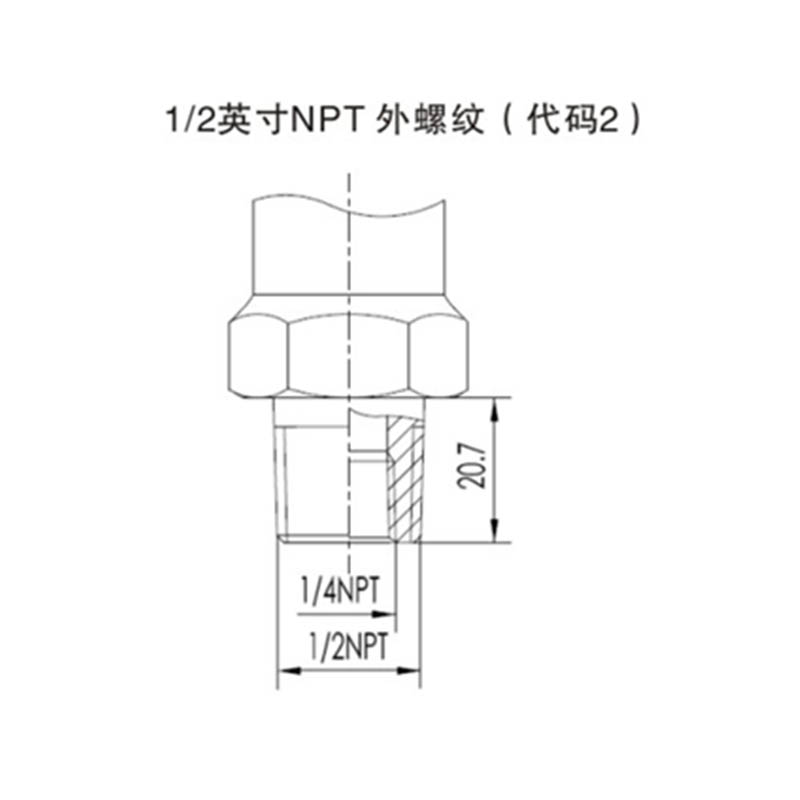

2 1/2" NPT external thread (na may 1/4" NPT sa loob)

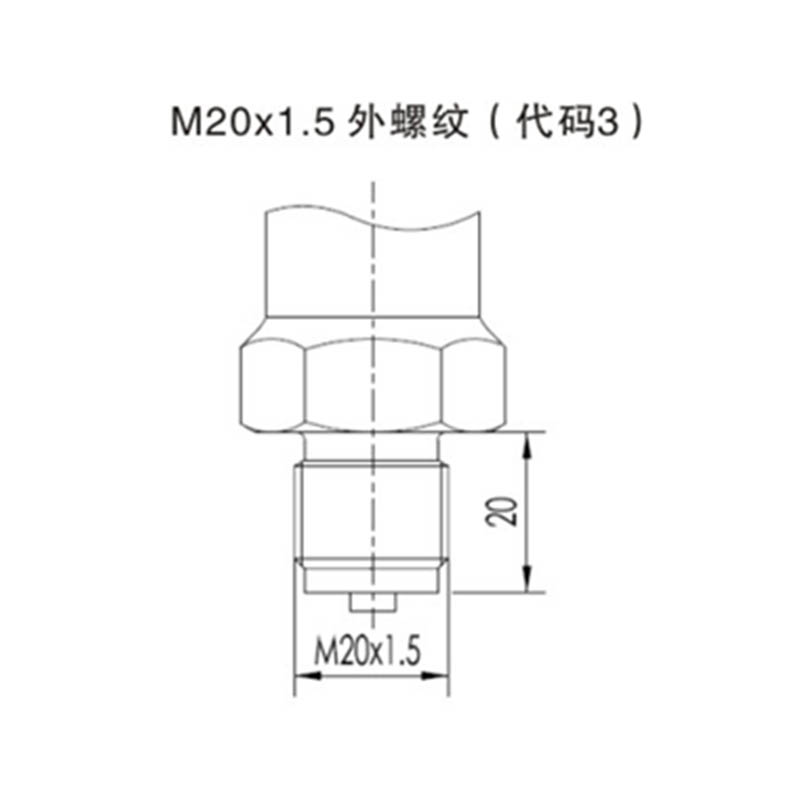

3 M20×1.5 panlabas na thread

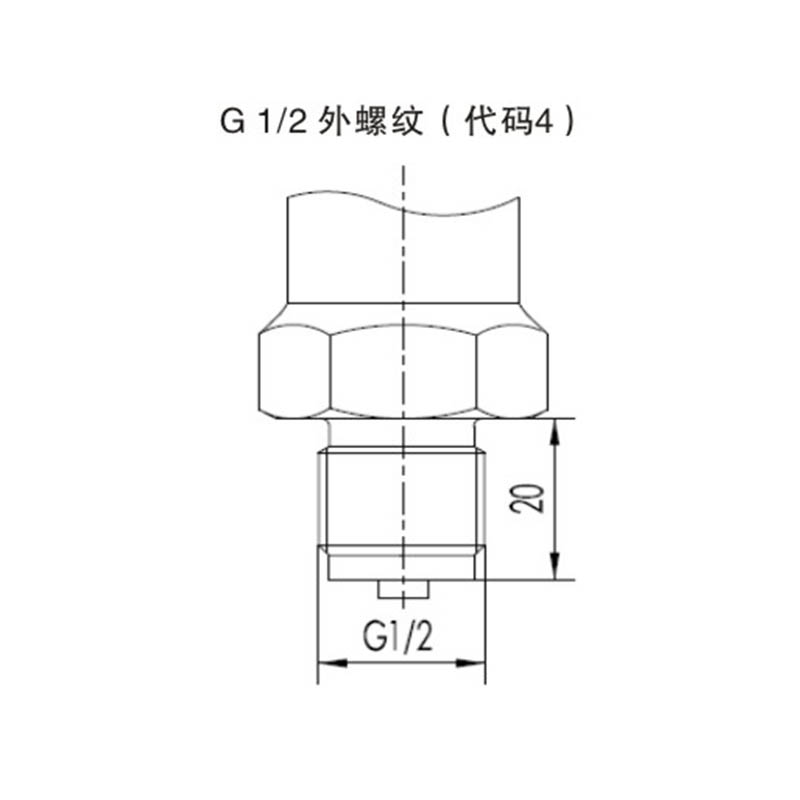

4 G1/2 panlabas na thread

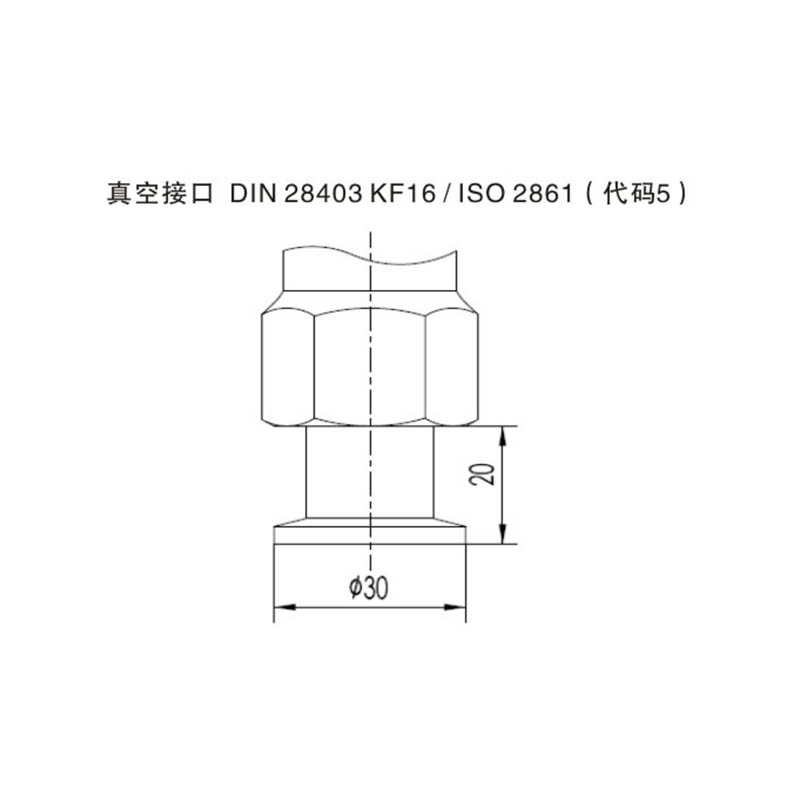

5 Vacuum na koneksyon DIN 28403 KF16 / ISO 2861

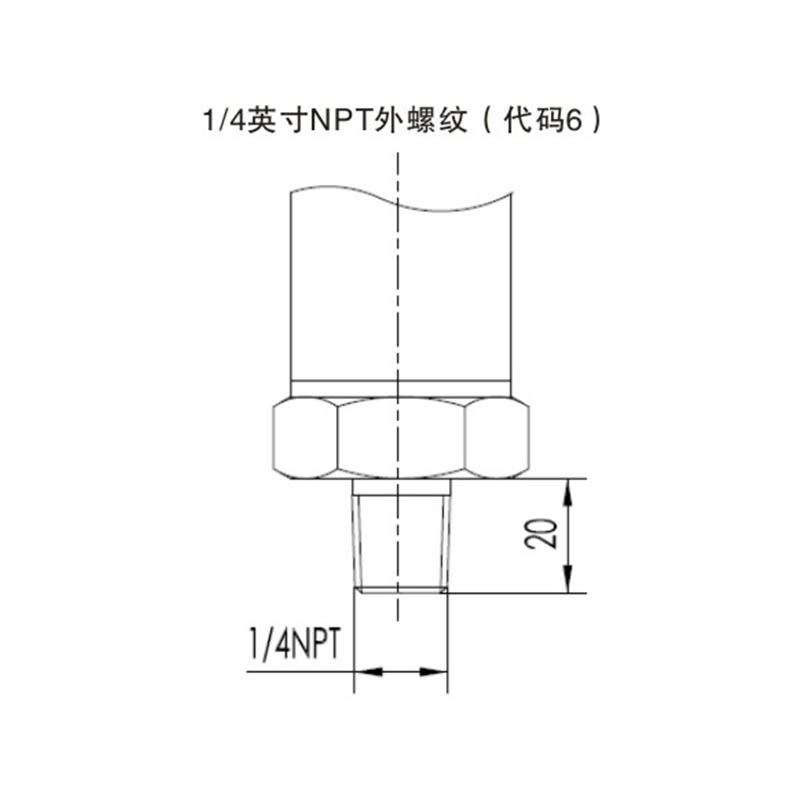

6 1/4" NPT panlabas na thread
6 Espesyal na Pag-andar
N wala
P Proteksyon ng kidlat
O Oil-free na paggamot (para sa pagsukat ng oxygen: fluorinated oil filling, FKM seal ring, <6 MPa, <60 °C)
7 Mounting Bracket
N wala
1 hindi kinakalawang na asero
2 Galvanized carbon steel
8 Display
N Walang display
2 LCD na may backlight (−20 °C)
3 OLED na display (−40 °C)
9 Paggamot na lumalaban sa pagsabog
N Karaniwang bersyon
A Intrinsic na uri ng kaligtasan, NEPSI
D Uri ng flameproof, NEPSI (hindi kasama ang flameproof cable gland)
10 Mga Karagdagang Opsyon
D Flameproof cable entry device
E Pinataas na-kaligtasan ng cable entry device
V Mababang-boltahe na bersyon
S Buong hindi kinakalawang na pabahay

Tandaan:
Tandaan 1: Mga code ng hanay na tumutugma sa interface ng XG3051T; hanay ng mga code na tumutugma sa XG3051T absolute-pressure na bersyon.
Tandaan 2: Ang vacuum na koneksyon na DIN 28403 KF16 / ISO 2861 ay nalalapat lamang sa mga saklaw sa loob ng 2.5 bar.

item Paglalarawan
Mga materyales Diaphragm: 316L hindi kinakalawang na asero, Hastelloy C
Proseso ng koneksyon: 316L hindi kinakalawang na asero
Pagpuno ng likido: Silicone oil
Transmitter housing: Aluminum alloy na may epoxy resin coating
Housing seal ring: Nitrile rubber (NBR)
Nameplate: 304 hindi kinakalawang na asero
Timbang 1.6kg (walang LCD, mounting bracket, at koneksyon sa proseso)
Rating ng Enclosure Protection IP67


Iskedyul ng Electromagnetic Compatibility

Hindi. Test Item Pangunahing Pamantayan Kondisyon ng Pagsubok Antas ng Pagganap
1 Radiated Emission (Enclosure) GB/T 9254-2008 Talahanayan 5 30 MHz~1000 MHz Pass
2 Isinagawa ang Emisyon (DC Power Port) GB/T 9254-2008 Talahanayan 1 0.15 MHz~30 MHz Pass
3 ESD Immunity GB/T 17626.2-2006 4 kV (Contact) / 8 kV (Air) B
4 RF Electromagnetic Field Immunity GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Power Frequency Magnetic Field Immunity GB/T 17626.8-2006 30 A/m A
6 Electrical Fast Transient / Burst Immunity GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Surge Immunity GB/T 17626.5-2008 1 kV (line-to-line) / 2 kV (line-to-ground) (1.2/50 碌s) B
8 RF Field-Induced Conducted Disturbance Immunity GB/T 17626.6-2008 3 V (150 kHz~80 MHz) A

Tandaan:
(1) Antas ng Pagganap A: Ang normal na pagganap ay pinananatili sa loob ng mga limitasyon ng mga teknikal na detalye sa panahon ng pagsubok.
(2) Antas ng Pagganap B: Maaaring mangyari ang pansamantalang pagkasira o pagkawala ng paggana/pagganap sa panahon ng pagsubok, na may pagbawi sa sarili. Ang aktwal na mga kondisyon sa pagpapatakbo, memorya, at data ay nananatiling hindi nagbabago.
