1. Ano Ang Mga Metro ng Daloy at Paano Sila Gumagana

Ang mga flow meter ay mga instrumento na sumusukat kung gaano kabilis gumagalaw ang isang fluid sa isang pipeline, channel o duct, o kung gaano karaming fluid ang dumaan sa isang partikular na panahon. Sa loob ng metro, ang isang pisikal na katangian ng gumagalaw na likido, tulad ng bilis nito, ang pagkakaiba ng presyon na nalilikha nito, o ang momentum nito, ay nagiging electrical o mekanikal na signal na maaaring basahin sa site o ibalik sa isang control room. Dahil iba ang pagkilos ng mga likido, gas at singaw habang nagbabago ang presyon at temperatura, ang mga flow meter ay itinatayo sa paligid ng ilang magkakaibang pisikal na prinsipyo, kabilang ang electromagnetic induction, vortex shedding, ultrasonic transit time, Coriolis force, at differential pressure.

Sa isang tipikal na linya ng proseso, ang isang flow meter ay karaniwang nakaupo malapit sa iba pang mga instrumento sa field, tulad ng mga pressure transmitter at mga sensor ng temperatura, kaya't maihahambing ang mga pagbabasa nito sa kung ano pa ang nangyayari sa proseso. Aling flow meter ang pinakaangkop ay nakadepende nang husto sa kung ano talaga ang fluid, kung gaano katumpak ang pagbabasa, at kung ano mismo ang pinapayagan ng pipeline sa mga tuntunin ng espasyo at layout. Kapag napili ang tamang instrumento para sa trabaho, nakakatulong itong panatilihing matatag ang produksyon, sinusuportahan ang accounting ng enerhiya, at binibigyan ang mga operator ng visibility na umaasa sa mga automated na manufacturing at utility system.

2. Mga Pangunahing Katangian ng Pagganap ng Flow Meter

Ang bawat flow meter ay may hanay ng mga teknikal na katangian na tumutukoy kung ito ay akma sa isang partikular na trabaho. Karaniwang nakalista ang mga ito sa datasheet ng instrumento, at nakakatulong na tingnan ang mga ito nang sama-sama sa halip na isa-isa, dahil ang paggawa ng mabuti sa isang katangian ay kadalasang nangangahulugan ng pagsuko ng kaunting batayan sa isa pa. Pinagpangkat ng listahan sa ibaba ang mga salik na pinakakaraniwang sinusuri sa panahon ng pagpili ng flow meter sa dalawang kategorya: kung paano gumaganap ang instrumento, at kung gaano ito kahusay sa nakapalibot na planta at control system.

(1) Mga Salik na Kaugnay ng Pagganap

• Katumpakan ng pagsukat : karaniwang ibinibigay bilang isang porsyento ng pagbabasa o ng buong sukat, tinutukoy ng katumpakan kung ang isang instrumento ay nababagay sa trade settlement, paglilipat ng kustodiya, kontrol sa proseso, o simpleng pangkalahatang pagsubaybay.
• Range ratio (rangeability) : ang span sa pagitan ng pinakamataas at pinakamababang rate ng daloy na masusukat ng isang metro habang nananatili sa loob ng nakasaad na katumpakan nito; ang isang mas malawak na saklaw na ratio ay nagbibigay-daan sa isang instrumento na masakop ang higit pang mga kondisyon ng pagpapatakbo nang hindi ito pinapalitan.
• Pagbaba ng presyon: ang ilang disenyo ng flow meter ay naglalagay ng sagabal sa daanan ng daloy, na lumilikha ng pagbaba ng presyon na nagkakahalaga ng pumping ng enerhiya, habang ang mga hindi mapanghimasok na disenyo ay higit na iniiwasan ang epektong ito.
• Media adaptability: kung gaano kahusay ang isang ibinigay na disenyo ng sensor sa paghawak ng mga likido, gas, singaw, makapal o malapot na likido, nakakaagnas na kemikal, o mga likidong nagdadala ng mga solidong particle.

(2) Mga Salik ng Pagkakaaasahan at Pagsasama

• Output signal: ang mga karaniwang format ay kinabibilangan ng 4-20mA analog current, pulse output, at mga digital na protocol gaya ng RS485 o Modbus, na nagpapasya kung gaano kadali kumonekta ang meter sa isang umiiral nang control system.
• Mga kinakailangan sa pag-install: kailangan ang straight pipe run bago at pagkatapos ng meter, mounting orientation, at kung mananatiling ganap na puno ang pipe lahat ay nakakaapekto sa katatagan ng pagbabasa at kailangang tumugma sa pisikal na site.
• Pagkakaaasahan: kung gaano kahusay ang instrumento ay lumalaban sa electromagnetic interference, pinahihintulutan ang mga pag-indayog sa ambient na temperatura at presyon, pinapanatili ang signal nito na matatag sa paglipas ng panahon, at kung gaano karaming pangangalaga ang kailangan nito sa buong buhay ng serbisyo nito.

Sa madaling salita: Inilalarawan ng katumpakan at rangeability kung gaano katumpak at gaano kalawak ang pagsukat ng isang metro, pagkawala ng presyon at kakayahang umangkop sa media kung gaano ito kahusay sa pisikal na proseso, at inilalarawan ng output signal, mga pangangailangan sa pag-install, at pagiging maaasahan kung gaano ito kaakma sa nakapalibot na control system. Ang pagtimbang sa lahat ng pitong magkasama, sa halip na tumuon sa isa lamang, ay karaniwang humahantong sa isang mahusay na katugmang flow meter.

(3) Chart: Karaniwang Katumpakan Deviation ayon sa Uri ng Flow Meter

Ang tsart sa ibaba ay naglinya ng ilang karaniwang uri ng flow meter sa pamamagitan ng kung gaano kalaki ang karaniwang paglihis ng kanilang pagbabasa mula sa tunay na halaga. Ang paglihis ng katumpakan ay ibinibigay bilang isang porsyento, at ang mas maliit na bilang ay nangangahulugan ng mas mahigpit, mas tumpak na pagbabasa. Ang mga figure na ito ay sumasalamin sa mga karaniwang tinutukoy na saklaw ng industriya sa halip na mga nakapirming garantiya, dahil ang tunay na pagganap ay nakasalalay pa rin sa kalidad ng pag-install, mga kondisyon ng likido at kung gaano kahusay na na-calibrate ang instrumento. Ang paghahambing ay nilalayong magbigay ng pangkalahatang pakiramdam kung saan ang bawat prinsipyo ng pagsukat ay karaniwang nakaupo sa sukat ng katumpakan. Ang pagbabasa nito kasama ng iba pang mga salik sa pagpili sa pahinang ito ay nakakatulong na paliitin ang field bago mag-set sa isang panghuling detalye.

Gaya ng ipinapakita ng tsart, ang mga metro ng daloy ng masa ng Coriolis ay karaniwang nakaupo sa pinakamahigpit na dulo ng sukat ng katumpakan, na may mga bilang ng paglihis na madalas na sinipi sa paligid. ±0.15% , na isang dahilan kung bakit pinipili ang teknolohiyang ito para sa paglilipat ng kustodiya at pagsukat ng likido na may mataas na halaga. Ang mga electromagnetic at turbine flow meter ay susunod, parehong karaniwang sinipi malapit ±0.5% , na nababagay sa pangkalahatang proseso ng kontrol sa trabaho na nangangailangan pa rin ng isang makatwirang mahigpit na pagpapaubaya. Ang mga ultrasonic at vortex flow meter ay karaniwang dumarating sa paligid ±1.0% deviation, isang antas na sumasaklaw sa karamihan ng mga pangangailangan sa utility at pang-industriya na pagsubaybay, at ang mga clamp-on na ultrasonic na disenyo ay namamahala dito nang hindi nahihipo ang likido. Ang mga differential pressure meter na itinayo sa paligid ng isang orifice plate ay may posibilidad na umupo nang mas malapit sa ±1.5% , na sumasalamin sa square-root na relasyon sa pagitan ng pressure difference at flow speed na nagiging mas malinaw sa mas mababang flow rate. Ang variable area meter, o mga rotameter, ay karaniwang nagpapakita ng pinakamalawak na paglihis ng pangkat, na kadalasang sinipi malapit ±2.0% , na mainam para sa isang mabilis na visual na pagsusuri ngunit hindi gaanong angkop sa mahigpit na kontrol sa proseso. Dapat tandaan na ang isang figure ng katumpakan ay talagang nangangahulugan lamang ng isang bagay kapag ito ay ipinares sa isang tinukoy na ratio ng saklaw, dahil ang isang metro ay maaaring magmukhang napakatumpak sa na-rate na flow point nito habang hindi maganda ang pagganap sa labas ng saklaw na iyon. Ang pagpili ng flow meter ay dahil ito ang may pinakamababang nai-publish na deviation figure, nang hindi rin sinusuri ang rangeability, media compatibility at mga hadlang sa pag-install, kadalasang humahantong sa hindi pagkakatugma sa pagitan ng instrumento at ng aktwal na proseso. Para sa kadahilanang iyon, ang katumpakan ay pinakamahusay na itinuturing bilang isang input sa ilan kaysa sa isang salik sa pagpapasya.

3. Mga Karaniwang Uri ng Flow Meter at Paano Gumagana ang Bawat Isa

Ang mga flow meter ay nahuhulog sa mga pamilya batay sa pisikal na prinsipyo na ginagamit nila upang madama ang paggalaw ng likido. Ang bawat pamilya ay nagdadala ng sarili nitong halo ng katumpakan, pagiging tugma ng media at mga pangangailangan sa pag-install, kaya naman ang isang pang-industriya na site ay madalas na nagpapatakbo ng ilang magkakaibang uri ng flow meter nang sabay-sabay. Tinutukoy ng mga subsection sa ibaba kung paano gumagana ang bawat isa sa mga pinakakaraniwang uri at kung saan ito malamang na gamitin.

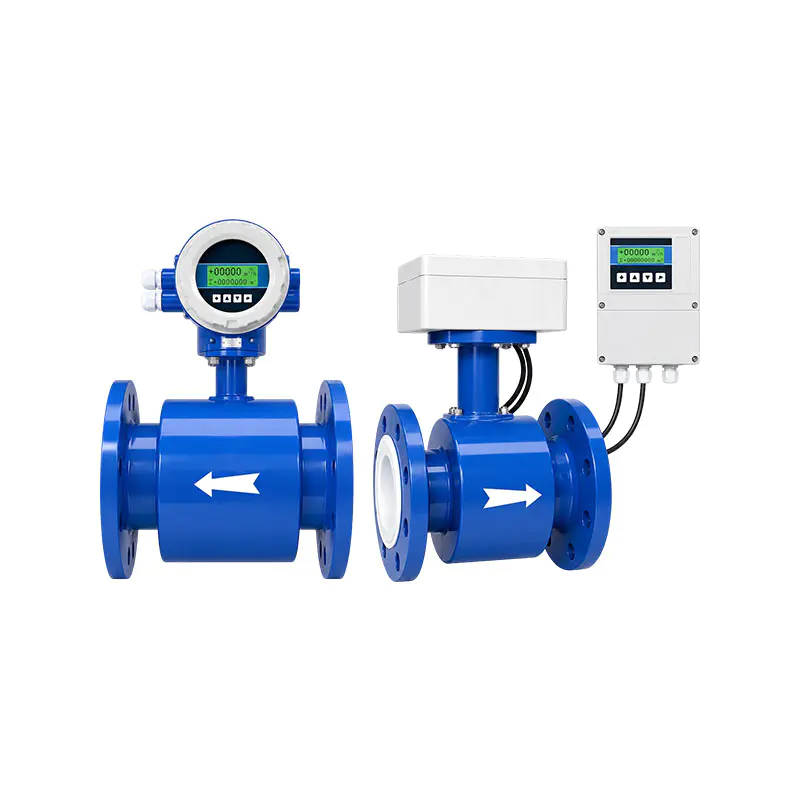

(1) Electromagnetic Mga Metro ng Daloy

Gumagana ang mga electromagnetic flow meter sa batas ng Faraday ng electromagnetic induction. Ang isang magnetic field ay nabuo sa buong pipe, at habang ang isang conductive fluid ay dumadaan dito, ang likido ay nag-uudyok ng isang maliit na boltahe na sinusukat ng metro. Dahil ang boltahe na iyon ay proporsyonal sa average na bilis ng likido, ang metro ay nagbibigay ng isang linear na pagbabasa sa isang malawak na hanay ng daloy nang hindi naglalagay ng anumang bagay sa loob ng tubo upang harangan ang daloy. Gumagana lang ang disenyong ito sa mga electrically conductive na likido gaya ng tubig, wastewater at maraming prosesong kemikal, at hindi ito magagamit para sa mga gas, steam, o non-conductive na likido tulad ng karamihan sa mga hydrocarbon.

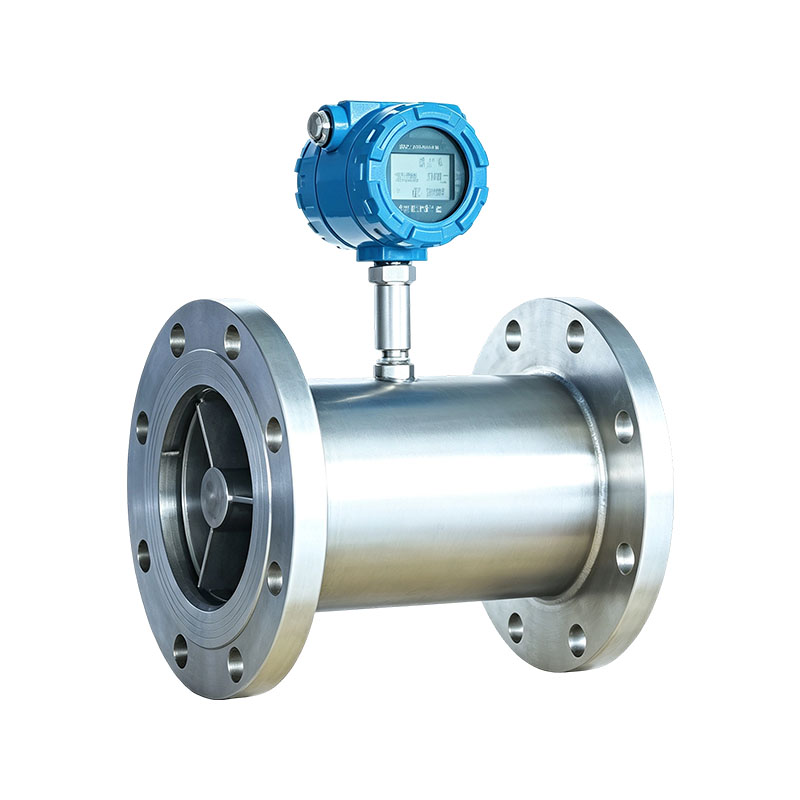

(2) Turbine Flow Meter

Ang mga flow meter ng turbine ay naglalagay ng maliit na rotor sa daanan ng daloy. Ang gumagalaw na likido ay umiikot sa rotor sa bilis na sumusubaybay sa tulin nito, at nakita ng pickup coil ang pag-ikot at ginagawa itong pulse signal. Ang mga turbine meter ay nag-aalok ng mahusay na katumpakan at isang mabilis na pagtugon para sa malinis, mababang lagkit na mga likido at gas, ngunit ang gumagalaw na rotor ay nagsusuot sa paglipas ng panahon, at ang mga particle sa likido ay maaaring paikliin ang buhay ng bearing o dahan-dahang itapon ang pagbabasa.

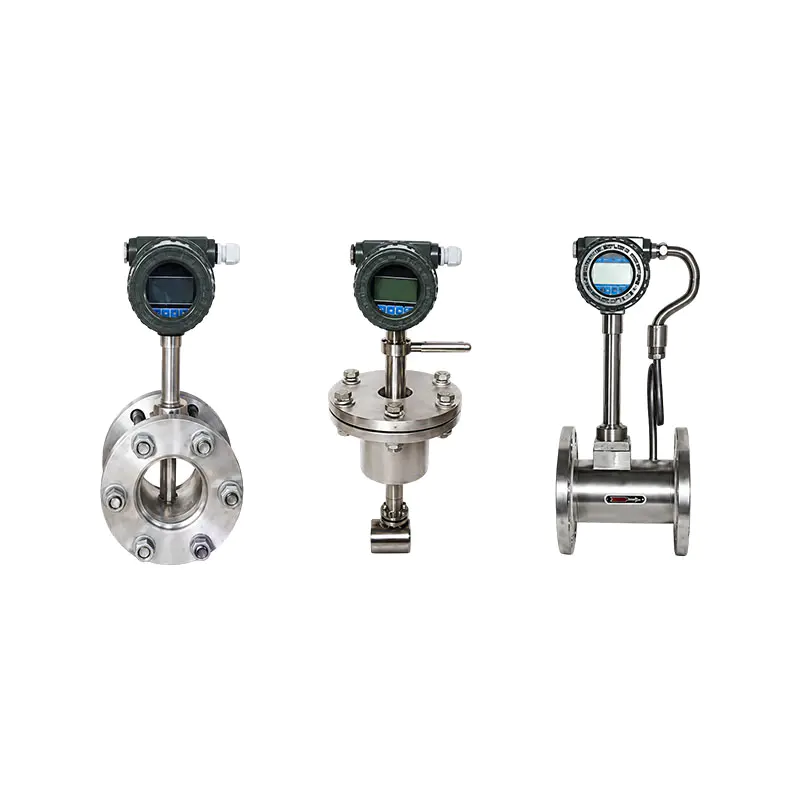

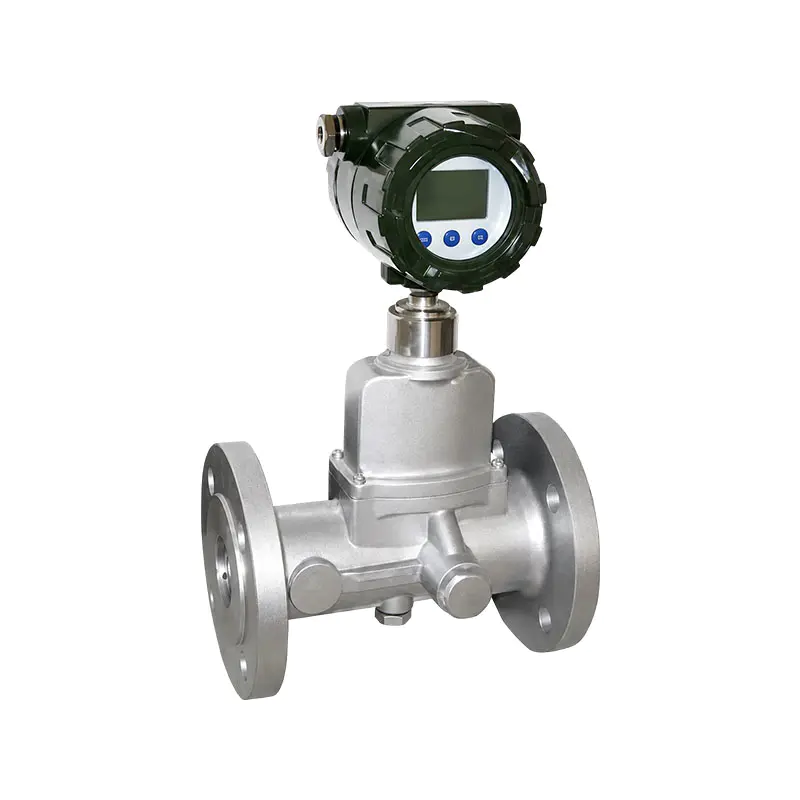

(3) puyo ng tubig Flow Meter

Umaasa ang vortex flow meter sa Karman vortex street effect: ang maliit na bluff body na inilagay sa flow path ay nagdudulot ng mga alternating swirls, o vortices, na mag-alis sa ibaba ng agos sa dalas na nakatali sa bilis ng daloy. Kinukuha ng sensor ang dalas ng pagbuhos na iyon at iko-convert ito sa pagbabasa ng daloy. Ang mga vortex meter ay walang gumagalaw na bahagi, gumagana sa mga likido, gas at singaw, at humahawak ng medyo malawak na hanay ng temperatura, bagama't kailangan nila ng pinakamababang bilis ng daloy upang makabuo ng isang matatag na signal, na ginagawang hindi nababagay ang mga ito sa napakababang rate ng daloy.

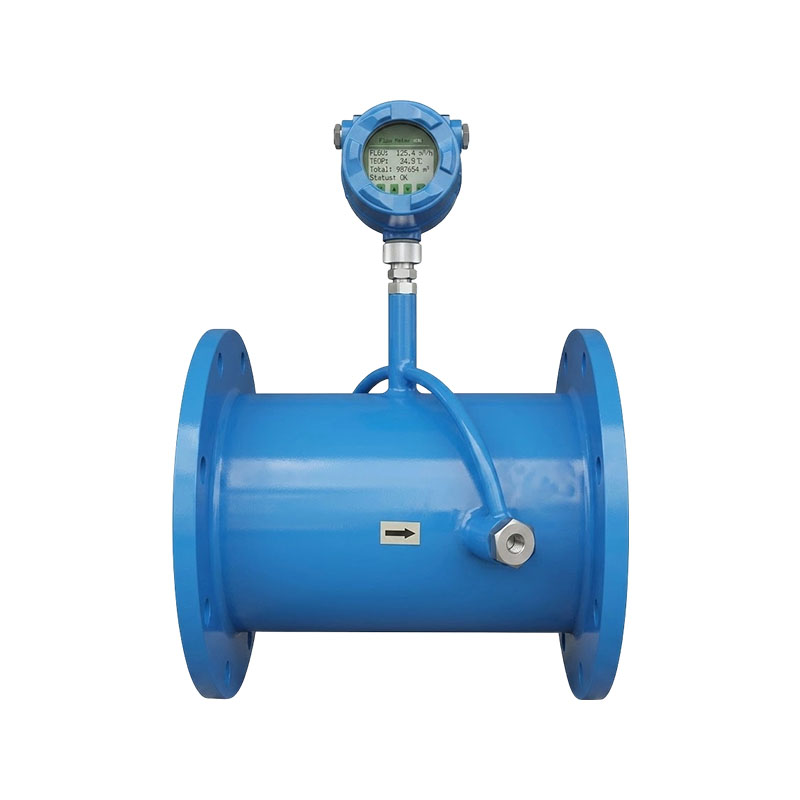

(4) Ultrasonic Flow Meter

Sinusukat ng mga ultrasonic flow meter ang maliit na pagkakaiba sa oras ng paglalakbay sa pagitan ng mga ultrasonic pulse na ipinadala kasama at laban sa direksyon ng daloy, o, sa ilang disenyo, sinusukat ang Doppler frequency shift na dulot ng mga particle o bula na dinadala sa fluid. Ang mga clamp-on na bersyon ay naka-mount sa labas ng pipe, upang mai-install o maserbisyuhan ang mga ito nang hindi pinuputol ang pipeline o huminto sa proseso. Dahil sa hindi mapanghimasok na kalidad na iyon, ang mga ultrasonic meter ay angkop para sa malalaking diameter na mga pipeline at para sa mga site kung saan ang pagsasara sa proseso ng pag-install ng metro ay magiging nakakagambala.

(5) Coriolis Mass Flow Meter

Direktang sinusukat ng Coriolis flow meter ang daloy ng masa sa pamamagitan ng pagkuha ng bahagyang paikot-ikot na paggalaw, na kilala bilang Coriolis effect, sa isang vibrating tube habang ang likido ay gumagalaw dito. Dahil ang pagbabasa ay nakabatay sa masa sa halip na volume, ang mga metro ng Coriolis ay higit na hindi naaapektuhan ng mga pagbabago sa density ng likido, presyon o temperatura, na sumusuporta sa napakataas na katumpakan. Maaaring sukatin ng parehong disenyo ang densidad ng likido nang sabay-sabay, na isang dahilan kung bakit ito ay isang karaniwang pagpipilian para sa paglipat ng kustodiya at pagsukat ng likido na may mataas na halaga, kahit na ang instrumento ay may posibilidad na maging mas mabigat at mas mahal kaysa sa iba pang mga disenyo.

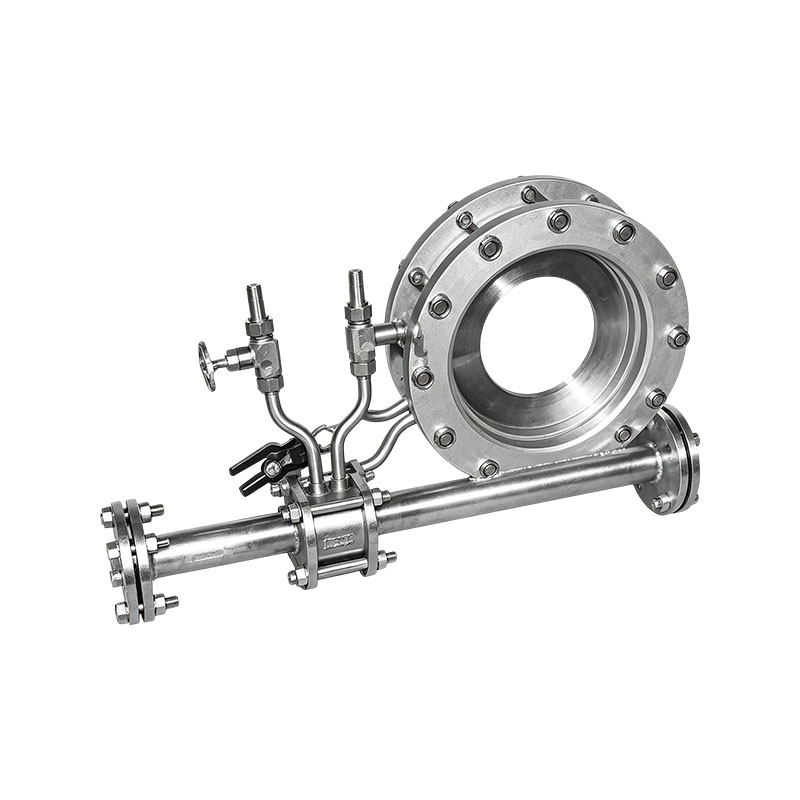

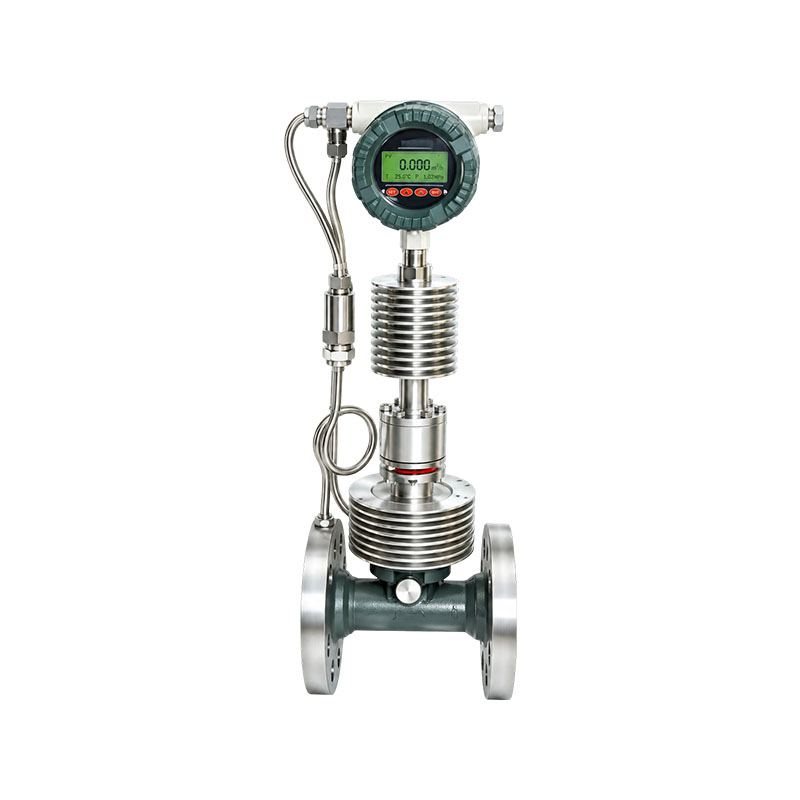

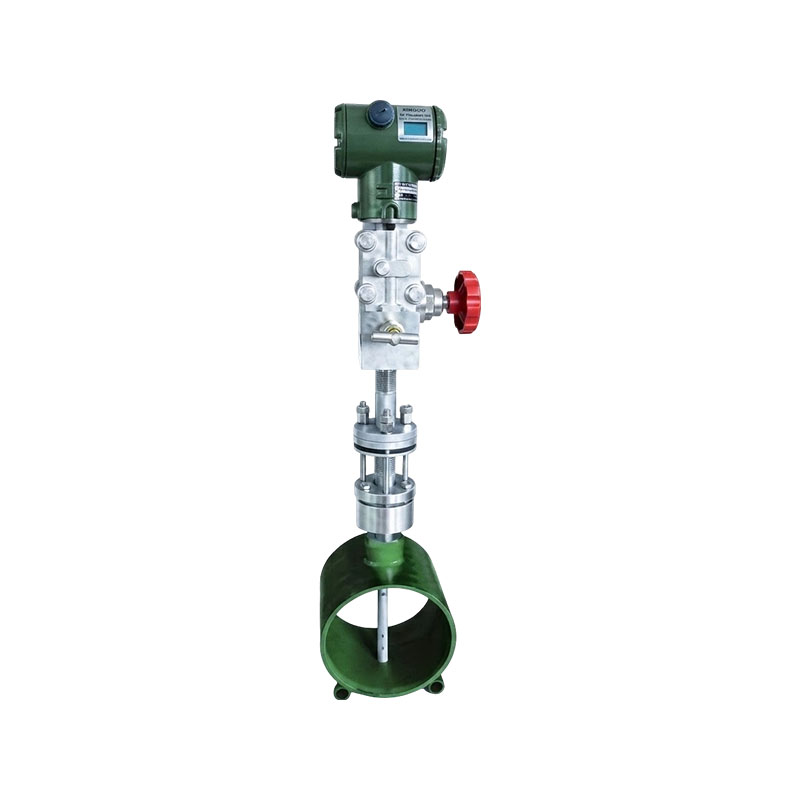

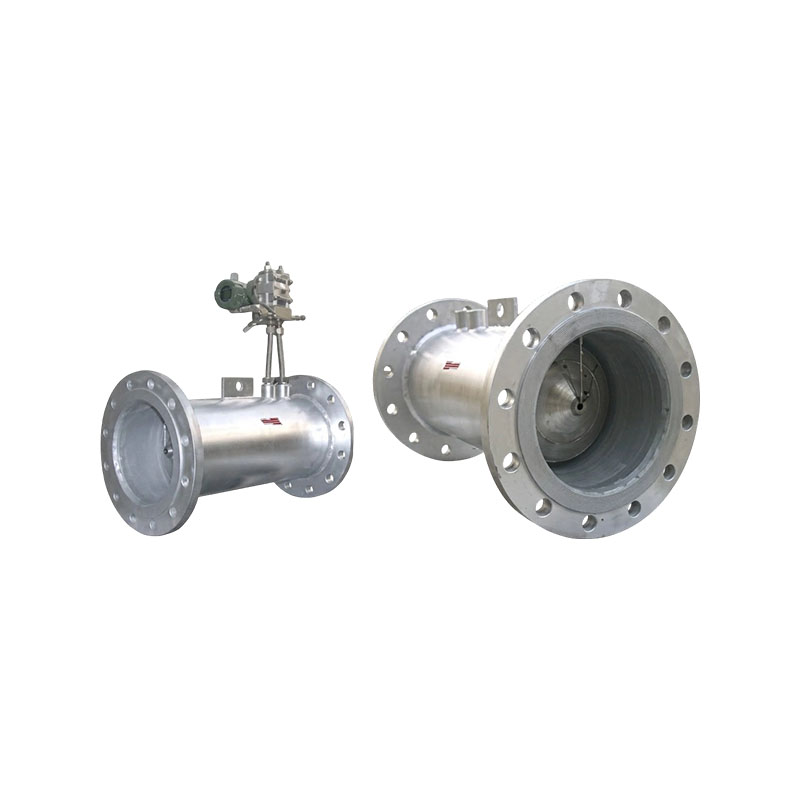

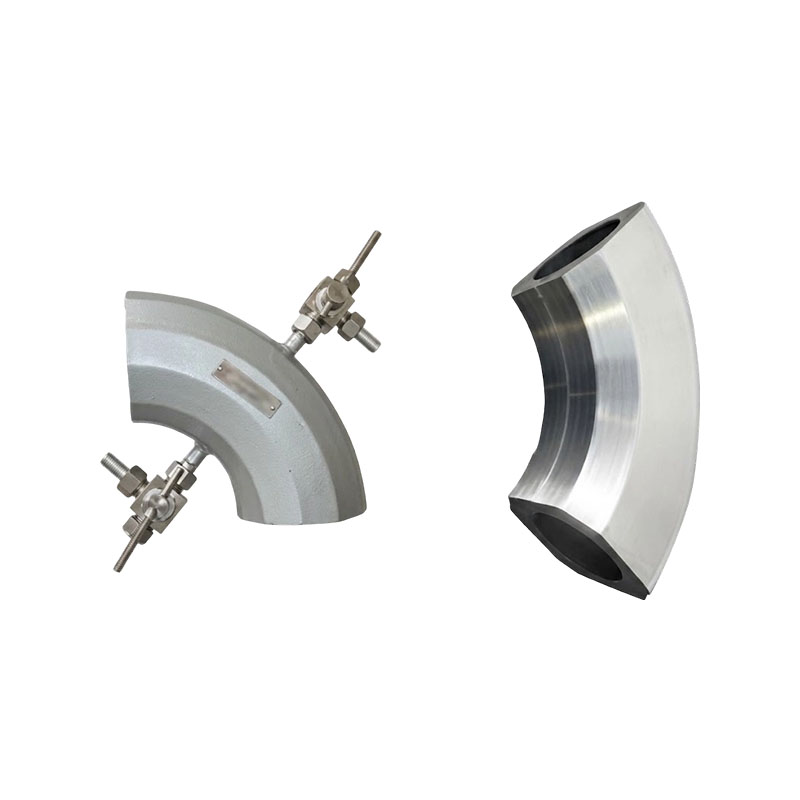

(6) Differential Pressure (Orifice Plate) Flow Meter

Differential pressure flow meter, kadalasang ginagawa sa paligid ng orifice plate, bahagyang paliitin ang daloy ng daloy at sukatin ang pressure drop na nalilikha nito. Dahil proporsyonal ang flow rate sa square root ng pressure difference na iyon, ang disenyo ay simple, naiintindihan ng mabuti, at gumagana sa malawak na hanay ng malinis na likido, gas at singaw, kahit na ang katumpakan ay kapansin-pansing bumababa sa mababang daloy at ang makitid na butas ay lumilikha ng isang permanenteng, maliit na pagkawala ng presyon.

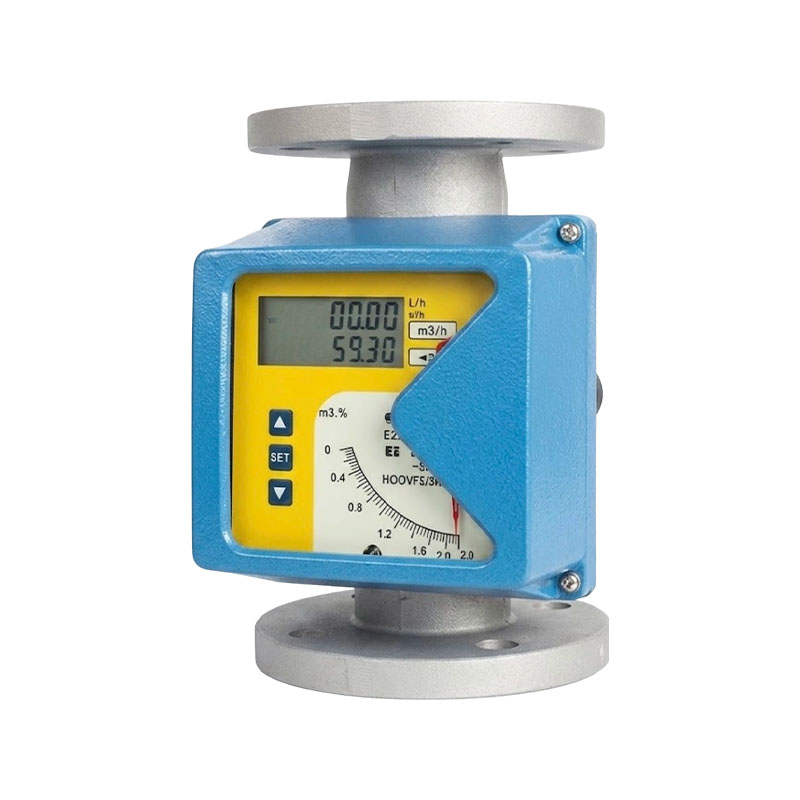

(7) Variable Area Flow Meter (Mga Rotameter)

Ang mga variable na area flow meter, na mas kilala bilang mga rotameter, ay gumagamit ng tapered glass o metal tube kung saan tumataas o bumababa ang maliit na float depende sa flow rate, kung saan ang posisyon ng float ay diretsong binasa mula sa isang graduated scale. Dahil hindi ito nangangailangan ng panlabas na kapangyarihan para sa isang pangunahing visual na pagbabasa, ang disenyo na ito ay simple at mura para sa pangkalahatang pagsubaybay, bagama't karaniwan itong naka-mount nang patayo at nagbibigay ng hindi gaanong tumpak na mga pagbabasa kaysa sa mga elektronikong alternatibo.

(8) Tsart: Paghahambing ng Karaniwang Rangeability (Turndown Ratio).

Ang rangeability, kung minsan ay tinatawag na turndown ratio, ay naglalarawan kung gaano kalawak ang isang span ng mga rate ng daloy na maaaring masukat ng isang instrumento habang nananatili sa loob ng na-rate na katumpakan nito. Ang chart sa ibaba ay nagpapakita ng mga tipikal na numero ng rangeability para sa mga uri ng flow meter na sakop sa itaas, na ibinigay bilang ratio sa pagitan ng pinakamataas at pinakamababang rate ng daloy na maaasahang sukatin ng instrumento. Ang isang mas mataas na ratio ay nangangahulugan na ang isang instrumento ay maaaring pangasiwaan ang isang mas malawak na hanay ng mga kondisyon ng pagpapatakbo nang hindi kailangang baguhin ang laki o ipagpalit. Ito ang pinakamahalaga para sa mga proseso kung saan kapansin-pansing nagbabago ang daloy ng daloy sa isang ikot ng produksyon. Ang kakayahang saklaw ng pagbabasa kasama ang katumpakan ay nagbibigay ng isang mas buong larawan kung paano mananatili ang isang instrumento sa katagalan.

Karaniwang nag-aalok ang Coriolis mass flow meter ng pinakamalawak na rangeability ng grupo, na may mga figure na madalas na sinipi na kasing taas ng 100:1 , na umaangkop sa pagsukat ng masa sa pamamagitan ng pagpapapangit ng tubo na nananatiling matatag sa isang napakalawak na span ng daloy. Ang mga electromagnetic at ultrasonic flow meter ay parehong karaniwang umaabot sa turndown malapit 50:1 , na nagbibigay ng matatag na pagbabasa sa isang malawak na operating window nang walang anumang gumagalaw na bahagi. Karaniwang nakaupo sa paligid ang mga flow meter ng turbine 20:1 , na sapat para sa maraming pangkalahatang proseso ng mga trabaho ngunit mas makitid kaysa sa electromagnetic o ultrasonic na mga opsyon. Karaniwang lumalapit ang mga vortex meter 15:1 , na nililimitahan ng pinakamababang bilis na kailangan upang mapanatili ang isang nakikitang vortex shedding signal. Ang mga rotameter ay karaniwang nag-aalok ng turndown sa paligid 10:1 , mainam para sa tuluy-tuloy na pagsubaybay sa daloy ngunit hindi gaanong nababaluktot kung saan malaki ang pagkakaiba-iba ng mga rate ng daloy. Karaniwang ipinapakita ng mga metro ng orifice plate ang pinakamakitid na rangeability ng mga karaniwang uri, madalas na sinipi sa paligid 4:1 , isang direktang resulta ng square-root na relasyon sa pagitan ng pressure difference at flow rate, na nagpapabilis ng paglaki ng kawalan ng katiyakan sa pagsukat sa pinababang daloy. Kapag ang isang proseso ay inaasahang tatakbo sa malawak na hanay ng mga kundisyon ng daloy, ang pagpili ng isang instrumento na may makitid na rangeability ay maaaring umalis sa meter na gumagana sa labas ng tumpak na hanay nito para sa mahabang panahon. Sa kabilang banda, ang pagtukoy ng higit na kakayahang saklawin kaysa sa isang matatag, makitid na saklaw na aplikasyon ay karaniwang nangangailangan lamang ng pagdaragdag ng gastos nang hindi nagdaragdag ng tunay na benepisyo. Ang pagtutugma ng rangeability sa kung paano aktwal na kumikilos ang proseso, sa halip na mag-default sa alinmang figure ang pinakamataas, ay may posibilidad na magbigay ng pinakamahusay na pangkalahatang halaga. Ito ay isang dahilan kung bakit karaniwang ginagawa ang pagpili ng flow meter kasabay ng pagtingin sa makasaysayang o inaasahang data ng daloy para sa pipeline na pinag-uusapan.

(9) Tsart: Paghahambing ng Multi-Attribute ng Mga Napiling Uri ng Flow Meter

Higit pa sa katumpakan at rangeability, ang ilang iba pang mga katangian ay humuhubog kung gaano kahusay ang flow meter sa isang partikular na pag-install. Ang radar chart sa ibaba ay naghahambing ng tatlong malawak na ginagamit na uri, electromagnetic, vortex, at clamp-on ultrasonic, sa limang katangian: katumpakan, kakayahang umangkop sa media, pagkawala ng mababang presyon, pagiging simple ng pagpapanatili, at katatagan ng signal. Ang bawat kalidad ay namarkahan sa isang relatibong sukat, at ang isang mas malaking shaded na lugar ay tumuturo sa mas malakas na pangkalahatang pagganap sa limang dimensyon na ipinakita. Ang chart na ito ay sinadya upang suportahan ang isang mahusay na bilugan na paghahambing sa halip na koronahan ang isang teknolohiya bilang ang pinakamahusay na pagpipilian sa bawat sitwasyon. Ang mga relatibong lakas na ipinapakita dito ay dapat palaging timbangin laban sa partikular na likido at mga kondisyon ng site ng aktwal na proyekto.

Ang paghahambing ay nagpapakita na electromagnetic flow meter malakas ang marka sa katumpakan at katatagan ng signal, na umaangkop sa prangka, linear na ugnayan sa pagitan ng sapilitan na boltahe at bilis ng daloy, habang mas katamtaman ang pagmamarka sa kakayahang umangkop sa media dahil ang likido ay kailangang electrically conductive. Nang walang nakaupo sa loob ng pipe upang harangan ang daloy, mahusay din silang nakakakuha ng mababang presyon, at ang kawalan ng mga gumagalaw na bahagi ay nakakatulong din sa kanilang pagiging simple sa pagpapanatili. Mga metro ng daloy ng puyo ng tubig nagpapakita ng mas pantay na pagkalat sa lahat ng limang katangian, solid ngunit hindi namumukod-tangi sa bawat isa, na nagpapakita kung gaano kalawak ang mga ito sa mga likido, gas at singaw nang hindi ito ang nangungunang pinili sa alinmang kategorya. Ang maliit na bluff body sa loob ng pipe ay nagdudulot ng ilang pressure loss, na nagpapakita bilang isang katamtamang marka doon. I-clamp-on ang mga ultrasonic flow meter partikular na mahusay ang iskor sa kakayahang umangkop sa media at mababang presyon, dahil ang pag-mount sa labas ng tubo ay nangangahulugan na ang sensor ay hindi kailanman humahawak sa likido at walang humaharang sa daanan ng daloy. Mahusay din ang rate ng pagiging simple ng pagpapanatili para sa mga ultrasonic na disenyo, dahil walang nabasang bahagi na papalitan o linisin sa paglipas ng panahon. Iyon ay sinabi, ang mga ultrasonic meter ay maaaring mawalan ng ilang katatagan ng signal kapag ang fluid ay nagdadala ng mga entrained gas bubble o maraming solidong particle, dahil nakakasagabal ito sa transit-time o pagsukat ng Doppler. Ang trade-off na ito ay isang magandang paglalarawan kung bakit walang solong uri ng flow meter ang nanalo sa bawat sitwasyon; ang tamang teknolohiya ay nakasalalay sa kung alin sa mga katangiang ito ang pinakamahalaga para sa isang partikular na pipeline, fluid at operating environment. Ang mga site na humahawak ng malawak na hanay ng mga process fluid ay kadalasang may hawak ng higit sa isang flow meter family para sa eksaktong kadahilanang ito.

4. Kung Saan Ginagamit ang mga Flow Meter

Lumilitaw ang mga flow meter sa halos bawat sektor ng industriya kung saan kailangang sukatin, kontrolin o kuwentahin ang isang likido. Aling uri ang ginagamit sa isang partikular na sektor ay karaniwang bumababa sa mga katangian ng likido, kung gaano katumpak ang pagbabasa, at kung paano inilatag ang piping. Ang talahanayan sa ibaba ay nagbibigay ng mabilis na sanggunian para sa mga karaniwang industriya at ang mga uri ng pagsukat na karaniwang kailangan nila.

Sa madaling salita: kung ano ang ibinabahagi ng mga sektor na ito ay isang pangangailangan para sa maaasahang data ng daloy sa isang partikular na punto sa proseso, kung para sa accounting ng enerhiya, kontrol sa proseso, o hygienic na paghawak ng produkto, at ang pamilya ng flow meter na pinakaangkop sa bawat sektor ay karaniwang sumusunod mula sa kung gaano konduktibo, malinis, at may presyon ang karaniwang mga likido ng industriya.

Tsart: Katatagan ng Pagsukat sa Saklaw ng Rate ng Daloy

Ang isang flow meter ay bihirang umupo sa isang nakapirming rate ng daloy para sa buong buhay ng pagtatrabaho nito; Ang mga kondisyon ng daloy ay karaniwang nagbabago sa buong ikot ng produksyon. Ipinapakita ng line chart sa ibaba kung paano nagbabago ang error sa pagsukat habang lumilipat ang flow rate mula 10 porsiyento hanggang 100 porsiyento ng buong sukat, na naghahambing ng electromagnetic flow meter laban sa isang orifice plate differential pressure meter. Dinadala ng paghahambing na ito ang naunang talakayan ng mga prinsipyo ng pagsukat sa isang praktikal, nakikitang pagkakaiba. Ang pagkakita sa pattern na ito ay nakakatulong na ipaliwanag kung bakit pinipili ang ilang uri ng flow meter para sa mga application kung saan ang mga rate ng daloy ay tumataas. Ang horizontal axis ay nagpapakita ng flow rate bilang isang porsyento ng full-scale rating ng instrumento, at ang vertical axis ay nagpapakita ng error sa pagsukat bilang isang porsyento.

Ipinapakita ng tsart na ang electromagnetic flow meter nagpapanatili ng medyo patag na linya ng error sa buong saklaw ng daloy, na nananatiling malapit sa 0.5 porsyento kung ito ay tumatakbo sa 10 porsiyento o 100 porsiyento ng buong sukat. Ang pagiging matatag na iyon ay direktang nagmumula sa linear na relasyon sa pagitan ng sapilitan na boltahe at bilis ng likido, na hindi nakadepende sa parisukat ng rate ng daloy. Ang metro ng orifice plate , sa kabaligtaran, ay nagpapakita ng malinaw na pagtaas ng error habang bumababa ang rate ng daloy, lumilipat mula sa paligid 1.0 porsyento sa buong sukat hanggang sa halos 4.0 porsyento sa 10 porsiyento ng buong sukat. Ito ay mula sa square-root na relasyon sa pagitan ng pagkakaiba ng presyon at bilis ng daloy, na nangangahulugang ang isang maliit na signal ng presyon sa mababang daloy ay nagiging isang medyo malaking kawalan ng katiyakan sa pagsukat. Para sa mga prosesong patuloy na tumatakbo malapit sa kanilang daloy ng disenyo, ang pagkakaiba na ito ay maaaring hindi gaanong mahalaga sa pagsasanay, dahil ang parehong mga uri ng instrumento ay maaaring gumanap nang maayos sa loob ng isang makitid na operating band. Ngunit para sa mga prosesong may mga batch cycle, start-up at shutdown swings, o pana-panahong mga pagbabago sa demand, ang daloy ng rate ay maaaring gumugol ng maraming oras sa ibaba ng punto ng disenyo, kung saan ang agwat sa pagitan ng dalawang pamamaraang ito ng pagsukat ay nagiging mas kapansin-pansin. Ito ay isang praktikal na dahilan kung bakit ang mga differential pressure meter ay madalas na ipinares sa isang mas malawak na margin ng sukat, o ipinagpalit para sa mga alternatibong vortex, ultrasonic, o electromagnetic, sa mga application kung saan ang katumpakan ng mababang daloy ay talagang binibilang. Ang mga inhinyero na nagsusuri ng makasaysayang data ng daloy para sa isang partikular na pipeline ay maaaring gumamit ng paghahambing na tulad nito upang hatulan kung ang isang mas mababang halaga na instrumento ng differential pressure ay makakatugon sa kanilang mga pangangailangan sa buong saklaw ng pagpapatakbo, o kung sulit ang dagdag na halaga ng isang electromagnetic o ultrasonic meter para sa matatag na pagganap sa mababang daloy.

5. Gabay sa Pagpili: Ano ang Dapat Isaalang-alang Kapag Pumipili ng Flow Meter

Ang pagpili ng tamang flow meter para sa isang pipeline ay nangangahulugan ng pagsuri sa ilang magkakaugnay na salik nang sama-sama, sa halip na mag-zero in sa isang spec tulad ng katumpakan o presyo. Ang mga punto sa ibaba ay karaniwang sinusuri sa panahon ng pagtutukoy, kadalasan sa halos pagkakasunod-sunod na ipinapakita.

1. Pagkakatugma ng media : kumpirmahin kung ang likido ay likido, gas, o singaw, kung ito ay nagdudulot ng kuryente, at kung ito ay nagdadala ng mga particle, bula, o kinakaing bahagi na maaaring makaapekto sa mga materyales ng sensor.
2. Mga pangangailangan sa katumpakan at pag-uulit : alamin kung ang trabaho ay nagsasangkot ng paglipat ng kustodiya, mahigpit na kontrol sa proseso, o pangkalahatang pagsubaybay, dahil mabilis nitong pinaliit ang larangan ng angkop na mga prinsipyo sa pagsukat.
3. Mga pangangailangan sa hanay ng daloy at turndown: tingnan ang inaasahang minimum at maximum na mga rate ng daloy sa buong ikot ng pagpapatakbo, kabilang ang mga panahon ng pagsisimula, pagsara, at off-peak, upang kumpirmahin ang kinakailangan ng rangeability.
4. Puwang sa pag-install at tuwid na pagtakbo ng tubo: suriin ang magagamit na upstream at downstream na straight pipe na haba, mounting orientation, at kung ang pipe ay mananatiling ganap na puno habang tumatakbo.
5. Pagpapahintulot sa pagkawala ng presyon: alamin kung ang proseso ay maaaring sumipsip ng pagbaba ng presyon mula sa isang in-line na sagabal, o kung ang isang hindi mapanghimasok na disenyo ay mas makatuwiran para sa pagtitipid ng pumping energy.
6. Output ng signal at protocol ng komunikasyon: itugma ang output ng instrumento, gaya ng 4-20mA, pulse, o digital protocol, sa kung ano ang kayang hawakan ng kasalukuyang control system.
7. Mga kondisyon sa kapaligiran: isaalang-alang ang temperatura ng kapaligiran, vibration, electromagnetic interference, at anumang pag-uuri ng mapanganib na lugar na nalalapat sa lugar ng pag-install.
8. Pangmatagalang kapasidad sa pagpapanatili: isaalang-alang ang pagkakaroon ng teknikal na suporta, mga ekstrang bahagi, at mga serbisyo sa pagkakalibrate sa buong inaasahang buhay ng serbisyo ng instrumento.

Sa pagsasagawa, ang mga puntong ito ay bihirang masuri nang paisa-isa, dahil ang isang tagagawa na may malawak na background ng instrumento ay maaaring makatulong na ihanay ang ilan sa mga ito nang sabay-sabay. Ang Xinguo Group Co., Ltd. ay bubuo ng mga instrumento sa temperatura, presyon, antas, at daloy bilang bahagi ng isang pinagsama-samang hanay ng produkto, na nangangahulugang ang gabay sa pagpili, mga pagpipilian sa materyal ng sensor, at configuration ng output ng signal ay maaaring suriin nang magkasama sa halip na bilang hiwalay na mga desisyon sa pagbili. Itinatag noong 1997 at naka-headquarter sa Tianchang City, Anhui Province, ang Xinguo Group Co., Ltd. ay bumuo ng malawak na negosyo ng instrumentation at mga materyales sa loob ng higit sa dalawang dekada, na may technical team na kinabibilangan ng mga senior engineer at assistant engineer na sumusuporta sa pagbuo ng produkto at kontrol sa kalidad sa iba't ibang linya ng produkto ng kumpanya. Ang ganitong uri ng pinagsama-samang diskarte, na sinusuportahan ng isang itinatag na base ng pagmamanupaktura, ay may posibilidad na tumulong sa mga pasilidad na nagpapatakbo ng maraming uri ng instrumento sa isang linya ng proseso at mas gustong panatilihing pare-pareho ang mga protocol ng signal at mga kasanayan sa pagkakalibrate sa kanilang instrumento.

Sa madaling salita: Ang mga pangangailangan sa compatibility at katumpakan ng media sa pangkalahatan ay paliitin muna ang field, ang saklaw ng daloy at mga hadlang sa pag-install ay lalong nagpapaliit nito, at ang output ng signal, kapaligiran, at suporta sa pagpapanatili ay bumubuo ng isang detalye na akma sa parehong proseso at sa pangmatagalang pangangailangan sa pagpapatakbo ng pasilidad.

6. Comparative Overview ng Mga Pangunahing Uri ng Flow Meter

Pinagsasama-sama ng talahanayan sa ibaba ang prinsipyo ng pagpapatakbo, tipikal na katumpakan, rangeability, pag-uugali ng pagkawala ng presyon, at pagiging angkop ng media para sa mga uri ng flow meter na sakop sa page na ito. Ito ay sinadya bilang isang mabilis na sanggunian para sa maagang yugto ng screening, bago isagawa ang isang mas detalyadong teknikal na pagsusuri para sa isang partikular na pipeline at likido.

Gaya ng ipinapakita ng talahanayan, walang iisang uri ng flow meter ang lalabas sa itaas sa bawat column nang sabay-sabay, na nagsa-underline sa pangunahing punto ng page na ito: ang pagpili ng instrumento ay depende sa kung aling kumbinasyon ng katumpakan, rangeability, pressure loss, at media compatibility ang pinakamahalaga para sa prosesong nasa kamay. Ang mga site na humahawak ng ilang uri ng likido at mga kundisyon ng proseso ay karaniwang may hawak na higit sa isang flow meter na pamilya upang matugunan ang magkakaibang mga pangangailangan.

7. Gabay sa Pag-install at Pagpapanatili

(1) Mga Kasanayan sa Pag-install

Ang mahusay na pag-install ay may direktang epekto sa katumpakan ng flow meter, anuman ang pinagbabatayan na prinsipyo ng pagsukat. Karamihan sa mga flow meter ay nangangailangan ng isang minimum na tuwid na pipe run bago at pagkatapos ng sensor upang ang velocity profile ng fluid ay maaaring tumira bago ito sukatin, at ang pangangailangang ito ay karaniwang mas mahigpit para sa mga disenyo ng turbine at orifice plate kaysa sa mga electromagnetic o ultrasonic na uri. Ang tubo ay dapat manatiling ganap na puno sa punto ng pagsukat, dahil ang isang bahagyang napuno na tubo ay nagbibigay-daan sa mga air pocket na nagtatapon sa pagbabasa para sa karamihan ng mga uri ng flow meter. Ang wastong saligan ay napakahalaga para sa mga electromagnetic flow meter, dahil ang mga stray electrical currents sa pipeline ay maaaring makagambala sa maliit na sapilitan na signal ng boltahe. Nakakatulong ang vibration isolation at secure mounting na protektahan ang vortex at turbine sensors mula sa mechanical stress na maaaring makaapekto sa pagkakalibrate ng mga ito sa paglipas ng panahon.

(2) Nakagawiang Pagpapanatili

Ang regular na pagpapanatili ay nag-iiba ayon sa uri ng flow meter ngunit kadalasang kinabibilangan ng mga panaka-nakang pagsusuri sa anumang basang bahagi, pag-verify ng zero at span calibration, at paglilinis ng anumang surface na dumampi sa process fluid. Ang mga disenyo ng turbine at rotameter ay nakikinabang mula sa mga regular na pagsusuri ng kanilang mga gumagalaw na bahagi, dahil ang mekanikal na pagkasuot ay ang pangunahing sanhi ng katumpakan ng drift sa mga disenyong ito sa paglipas ng panahon. Ang electromagnetic, vortex, at clamp-on na ultrasonic flow meter, na wala sa mga ito ay may mga gumagalaw na bahagi sa basang landas, sa pangkalahatan ay nangangailangan ng mas kaunting mekanikal na pangangalaga, kahit na ang electrode fouling sa mga electromagnetic meter at transducer coupling sa ultrasonic meter ay sulit pa ring suriin sa isang iskedyul. Dapat na pana-panahong suriin ng mga instrumento ng differential pressure ang kanilang mga impulse lines para sa pagbara o pagtagas, dahil direktang nakakaapekto ang mga linyang ito sa signal ng presyon na umaabot sa transmitter.

(3) Mga Tagapahiwatig ng Pag-troubleshoot

Ang biglaan o unti-unting hindi pagkakatugma sa pagitan ng pagbabasa ng flow meter at mga kilalang proseso, gaya ng pagbabago sa antas ng tangke o dami ng batch, ay kadalasang unang senyales na may sira. Ang ingay ng signal o kawalang-tatag ay kadalasang tumuturo sa entrained air, cavitation, o electromagnetic interference mula sa kalapit na kagamitan, habang ang tuluy-tuloy ngunit maling pagbabasa ay maaaring tumuro sa sensor fouling, calibration drift, o bahagyang nakaharang na daanan ng daloy. Ang pagsuri sa mga kondisyon ng pag-install laban sa orihinal na disenyo ay karaniwang ang unang hakbang sa pag-troubleshoot, bago hawakan ang anumang mga setting ng pagkakalibrate.

Sa madaling salita: pinipigilan ng mahusay na pag-install ang maraming mga problema sa katumpakan bago sila magsimula, ang nakagawiang pag-inspeksyon ay nakakakuha ng pagkasira o pag-foul nang maaga, at isang malinaw na pagkakasunud-sunod sa pag-troubleshoot, pagsuri sa pag-install bago hawakan ang pagkakalibrate, sa pangkalahatan ay mas mabilis na nireresolba ang mga problema sa pagbabasa.

8. Mga Madalas Itanong

Ano ang pagkakaiba sa pagitan ng katumpakan at repeatability sa isang flow meter?

Ang katumpakan ay kung gaano kalapit ang pagbabasa ng flow meter sa totoong halaga ng daloy, kadalasang ibinibigay bilang isang porsyento ng pagbabasa o ng buong sukat. Ang pag-uulit ay kung gaano palagiang nagbibigay ang instrumento ng parehong pagbabasa sa ilalim ng hindi nagbabagong mga kondisyon, nang hindi kinakailangang sabihin kung gaano kalapit ang pagbabasa na iyon sa tunay na halaga. Ang isang instrumento ay maaaring magpakita ng mataas na repeatability habang nagdadala pa rin ng calibration offset na nakakaapekto sa pangkalahatang katumpakan nito.

Maaari bang gamitin ang isang uri ng flow meter para sa parehong mga likido at gas?

Ang ilang uri ng flow meter, kabilang ang vortex at ilang partikular na disenyo ng differential pressure, ay maaaring gamitin para sa parehong mga likido at gas, kahit na ang laki at pagkakalibrate ay naiiba sa pagitan ng dalawa. Ang iba, tulad ng mga electromagnetic flow meter, ay gumagana lamang sa mga electrically conductive na likido at hindi magagamit para sa pagsukat ng gas. Ito ay nagkakahalaga ng pagsuri sa detalye ng tagagawa para sa inilaan na likido bago tapusin ang isang pagpipilian.

Gaano kadalas dapat i-recalibrate o suriin ang flow meter?

Ang mga agwat ng muling pagkakalibrate ay nakasalalay sa uri ng flow meter, ang sinusukat na likido, at kung gaano kahalaga ang aplikasyon, na maraming mga pang-industriyang site na sumusunod sa isang iskedyul na mula taun-taon hanggang bawat ilang taon. Ang paglilipat ng kustodiya o mga aplikasyon sa pag-uulat ng regulasyon ay karaniwang sumusunod sa isang mas madalas na iskedyul ng inspeksyon kaysa sa mga punto ng pagsubaybay sa pangkalahatang proseso. Ang pagtingin sa makasaysayang pagkakalibrate drift para sa isang partikular na modelo ng instrumento ay maaaring makatulong na magtakda ng isang makabuluhang agwat para sa isang partikular na site.

Bakit mahalaga ang haba ng straight pipe bago ang flow meter?

Ang mga liko, balbula, at iba pang mga kabit ng tubo ay nakakagambala sa profile ng bilis ng likido, na lumilikha ng kaguluhan o hindi pagkakapantay-pantay na maaaring magpatuloy sa ilang distansya sa ibaba ng agos. Karamihan sa mga flow meter ay naka-calibrate sa pag-aakalang isang stable, even velocity profile sa punto kung saan sila sumusukat, kaya masyadong maliit na straight pipe bago o pagkatapos ng meter ay maaaring magpakilala ng error kahit na ang instrumento mismo ay gumagana nang tama.

Ano ang nagiging sanhi ng kawalang-tatag ng signal sa mga sistema ng pagsukat ng daloy?

Ang kawalan ng katatagan ng signal ay kadalasang nagmumula sa mga naka-entrain na bula ng hangin o gas sa likidong serbisyo, cavitation malapit sa mga valve o pump, electromagnetic interference mula sa mga kalapit na motor o variable frequency drive, o mekanikal na vibration na nakakaapekto sa sensor. Ang pag-pin down sa eksaktong dahilan ay karaniwang nangangahulugan ng pagsuri sa mga kondisyon ng pag-install, proseso ng mga parameter ng pagpapatakbo, at ang elektrikal na kapaligiran sa paligid ng instrumento.

Gumagawa ba ang Xinguo Group Co., Ltd. ng mga flow meter para sa mga partikular na pangangailangang pang-industriya?

Ang Xinguo Group Co., Ltd. ay bubuo at gumagawa ng mga instrumento sa daloy kasama ng temperatura, presyon, at antas ng instrumentasyon, na sumusuporta sa mga industriya ng proseso kabilang ang kapangyarihan, petrochemical, metalurhiya, at paggamot sa tubig. Mula noong 1997 at isang manufacturing base sa Tianchang City, Anhui Province, gumagawa din ang kumpanya ng mga cable, valve, at kaugnay na kagamitan sa automation na ginagamit sa parehong mga industriyang ito. Ang malawak na hanay ng produkto na ito ay nagbibigay-daan sa pagsukat ng daloy na kailangang suriin kasama ng mga nauugnay na kinakailangan sa instrumentasyon sa loob ng parehong proseso ng engineering, na maaaring maging kapaki-pakinabang para sa mga pasilidad na nagko-coordinate ng maraming uri ng instrumento sa isang proyekto.
