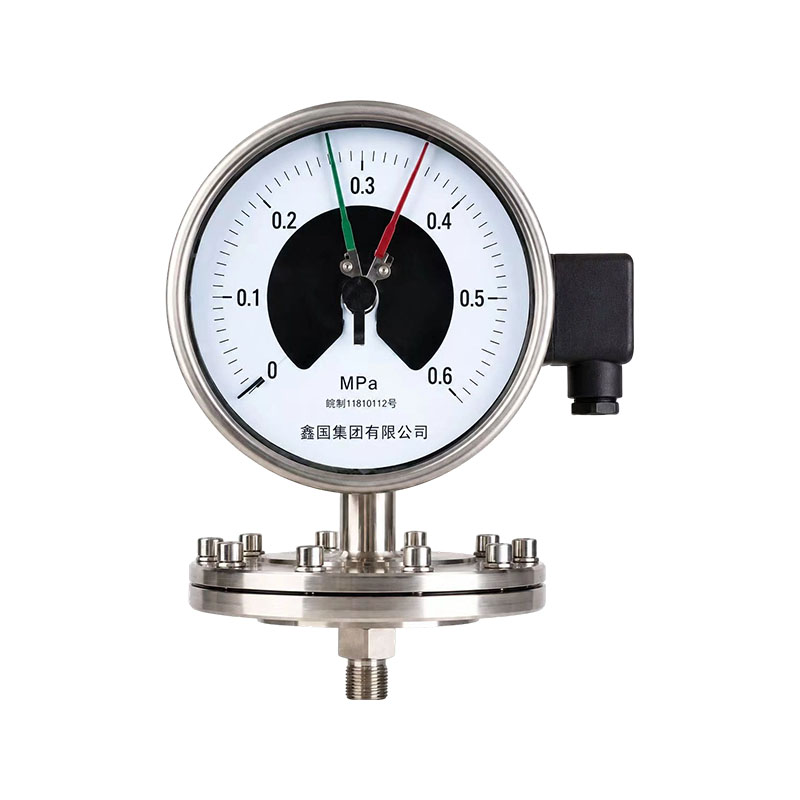

XG/YPF series diaphragm pressure gauge

Ang XG/YPF series na diaphragm pressure gauge ay isang lokal na indikasyon na anti-corrosion pressure gauge na may corrugated diaphragm bilang ang pressure-sensing elastic na elemento. Binubuo ito ng isang pagsukat ng diaphragm, isang joint/flange, isang connecting rod transmission mechanism, at isang case. Ang sinusukat na daluyan ay direktang kumikilos sa corrugated membrane, na nagiging sanhi ng displacement deformation ng lamad sa ilalim ng presyon. Ito ay pinalalakas ng paggalaw ng gear ng connecting rod, na nagtutulak sa pointer upang ipakita ang halaga ng presyon sa dial. Ang daluyan ay hinarangan ng lamad at hindi pumapasok sa loob ng paggalaw. Ito ay angkop para sa pagsukat ng presyon ng mga gas at likido na kinakaing unti-unti, malapot, at hindi madaling mag-kristal.

Mga Bentahe ng Produkto:
1. Malakas na anti-clogging na kakayahan: ang diaphragm ay nagsisilbing pressure-sensing element na walang maliliit na butas sa daloy, na angkop para sa pagsukat ng malapot, impurity-containing, at madaling precipitated media, at hindi madaling makabara o jamming ng meter.
2. Maaari nitong sukatin ang micro pressure at mababang presyon, na may mataas na sensitivity ng diaphragm at sensitibong tugon sa mababang presyon at mga pagbabago sa presyon, na angkop para sa pagsukat ng mga kondisyon ng mababang presyon ng gas at likido.
3. Magandang corrosion resistance: ang diaphragm ay maaaring gawa sa mga materyales tulad ng 316, Hastelloy, PTFE, atbp., upang makayanan ang corrosive media at protektahan ang panloob na istraktura ng instrumento.
4. Ang istraktura ay ligtas at maaasahan, na may overload na kapasidad na mas mahusay kaysa sa isang spring tube pressure gauge; Ang istraktura ng katawan ay simple at madaling mapanatili, at maaaring ipares sa shock-resistant at electric contact head para makamit ang alarm control.

Mga pangunahing punto sa pagbebenta:
1. Hindi madaling i-block, walang maliit na mga channel ng daloy, na angkop para sa malapot, butil-butil, at madaling precipitated media, paglutas ng problema ng karaniwang pressure gauge na pagbara ng karayom.
2. Sensitibong pagsukat ng mababang presyon; diaphragm pressure sensing element; mabilis na pagtugon sa mga pagbabago sa micro-pressure at mababang presyon; matatag na pagsukat.
3. Mayroong maraming mga materyales sa lamad na mapagpipilian, kabilang ang mga lamad ng 316L, Hastelloy, at PTFE, upang makayanan ang iba't ibang corrosive media.
4. Ito ay may mahusay na overload na pagganap, paglaban sa agarang epekto ng presyon, hindi madaling makapinsala sa mga bahagi ng pressure-sensing, at may mataas na pagiging maaasahan sa pagpapatakbo.
5. Ang pagpili ng function ay nababaluktot, at maaari itong makamit ang alarma sa presyon sa pamamagitan ng mga contact sa pamamahagi. Maaari rin itong gamitin bilang modelong lumalaban sa shock, na may simpleng pag-install at pagpapanatili, at madaling palitan.

Makipag-ugnayan sa Amin
PREV：XG/YXC series magnetic assisted electric contact pressure gaugeSUSUNOD：XG/Y-M sanitary diaphragm pressure gauge
FAQ Mga Detalye ng Pagganap

Q1: Ang diaphragm pressure gauge at diaphragm pressure gauge ba ay pareho?
A: Hindi, hindi sila. Ang diaphragm ng pressure gauge ay mismong isang pressure-sensing element, at ang medium ay direktang kumikilos sa diaphragm. Ang diaphragm ng diaphragm pressure gauge ay ginagamit lamang para sa paghihiwalay at umaasa sa isolation fluid upang magpadala ng pressure. Ang ibabaw ng lamad ay may mas simpleng istraktura at angkop para sa mababang presyon at mga kondisyon ng anti-blocking, ngunit hindi para sa napakataas na mga kondisyon ng kaagnasan.

Q2: Ang diaphragm pressure gauge ba ay angkop para sa pagsukat ng mataas na presyon?
A: Hindi angkop, pangunahing ginagamit para sa mababang presyon at mababang presyon na mga kondisyon. Ang mga panukat ng presyon ng spring tube ay mas gusto para sa mga sitwasyong may mataas na presyon, dahil ang paglampas sa hanay ay maaaring magdulot ng permanenteng deformation ng diaphragm, na magreresulta sa mga hindi tumpak na sukat.

Q3: Madali bang masira ang lamad na may mga particle sa medium?
A: Sa ilalim ng normal na mga kondisyon sa pagtatrabaho, hindi ito madaling harangan, ngunit ang pangmatagalang pagguho mula sa matitigas at matutulis na mga particle ay maaaring masira ang lamad. Para sa mga kondisyon ng pagtatrabaho na may mas maraming particle, inirerekumenda na gumamit ng thickened o anti-corrosion-coated membranes upang maiwasan ang direktang epekto ng matutulis na materyales sa ibabaw ng lamad.

Q4: Ano ang mga karaniwang pagkakamali ng diaphragm pressure gauge?
A: Pangunahin dahil sa deformation ng lamad, zero offset, at pointer immobility. Kadalasang sanhi ng overpressure, medium corrosion, at particle erosion. Huwag gumamit ng higit sa saklaw; piliin ang tamang materyal ng lamad para sa corrosive media; magsagawa ng regular na pagkakalibrate upang matiyak ang katumpakan ng pagsukat.

Saklaw ng pagsukat, presyon, laki ng bahagi

Modelooo Dial Range Dimensyon ng Part na Nagtataglay ng Presyon D1
XG-YPF-100A 0~0.06, 0~0.1, 0~0.16, 0~0.25, 0~0.4
0~0.6, 0~1, 0~1.6, 0~2.5, -0.1~0
-0.1~0.06, -0.1~0.15, -0.1~0.3
-0.1~0.5, -0.1~0.9, -0.1~1.5
-0.1~2.4 MPa 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1.6, 0~2.5, 0~4, 0~6, 0~10, 0~16, 0~25, 0~40*
-1.6~0, -2.5~0, -4~0, -6~0, -10~0, -16~0, -25~0, -40~0*
-0.8~0.8, -1.2~1.2, -2~-2, -3~-3, -5~5, -8~8, -12~12, -20~20* kPa 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

*0~40, -40~0, ±20kPa na detalye: Ang dimensyon ng bahaging may pressure-bearing D ay Ø85.

Parameter Pagtutukoy
Klase ng Katumpakan 2.5
Ambient Operating Temperature -40 ~ 70°C
Kamag-anak na Humidity ≤ 90%
Epekto sa Temperatura Kapag ang temperatura ng pagpapatakbo ay lumihis mula sa 20 ± 5°C, ang karagdagang error sa temperatura ay hindi lalampas sa 0.04%/°C
Posisyon sa Paggawa Vertical mounting
Klase ng Enclosure Protection IP64

Mga Materyales ng Pressure-Transmitting System, Case at Iba Pang Pangunahing Bahagi

Modelooo Dayapragm Flange Connector Sealing Gasket Materyal ng Kaso
XG-YPF-100A, XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR (Nitrile Rubber) Cast Aluminum
XG-YPF-100B, XG-YPF-150B 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F, XG-YPF-150B-F 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9

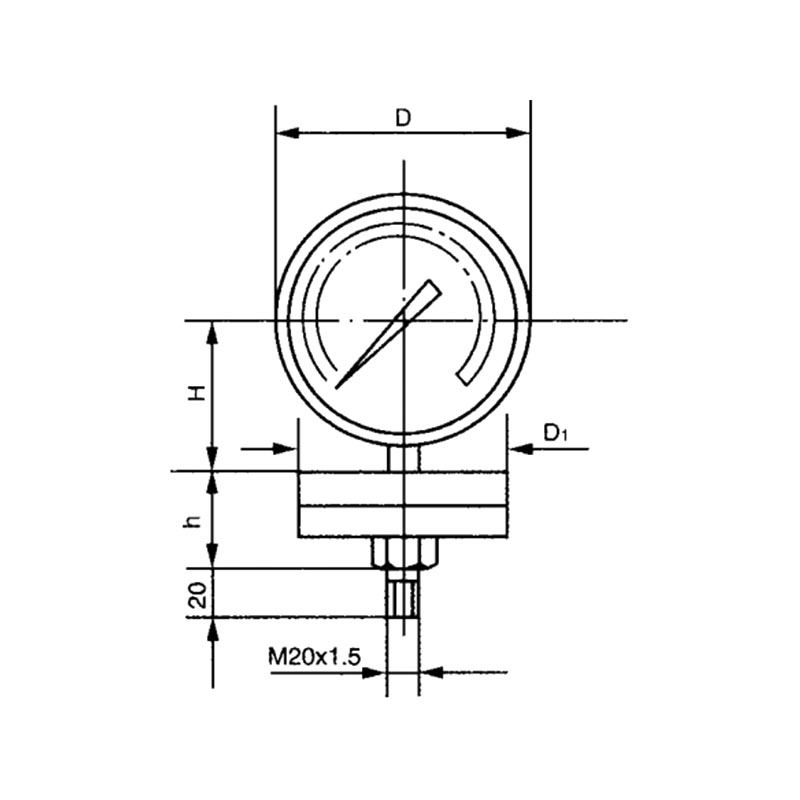

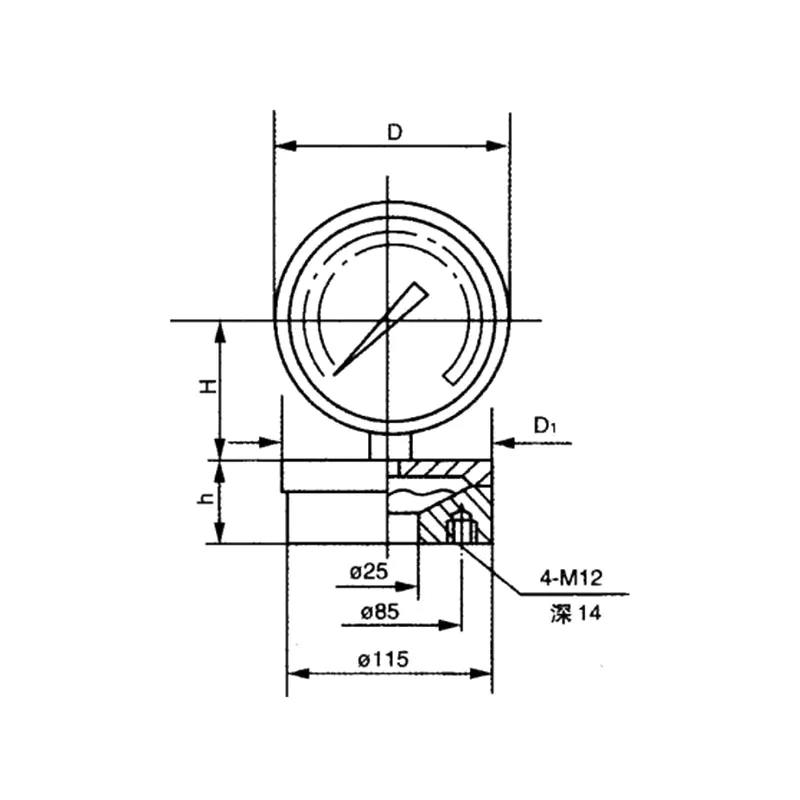

Mga sukat

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100 B/F  XG-YPF-150 B/F
1001919 1001820
Modelooo XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG Tatak ng Xinguo
Y Pressure Gauge
P Dayapragm
F Lumalaban sa kaagnasan
□ Kaso Panlabas na Diameter
100: Ø100 mm
150: Ø150 mm
□ Uri
A: Diaphragm Pressure Gauge, M20×1.5 External Thread Connection
B: Stainless Steel Diaphragm Pressure Gauge, M20×1.5 External Thread Connection
B-F: Flange Stainless Steel Diaphragm Pressure Gauge, 25-4.0 HGJ Raised Face Flange
