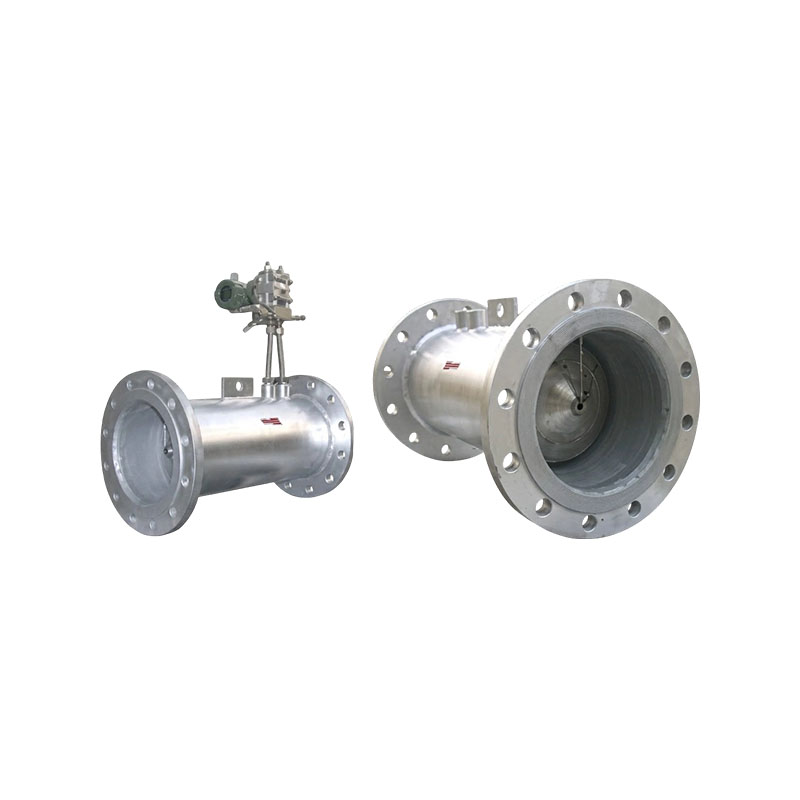

XG-V Series V-notch Flow Meter

Ang XG-V Series V-notch Flow Meter ay differential pressure instrument na sumusukat sa daloy ng fluid sa loob ng pipe batay sa mga batas ng konserbasyon ng masa at enerhiya. Ito ay makabagong gumagamit ng hugis-V na cone na nakasuspinde sa gitna ng pipeline bilang throttling element, na may mga natatanging bentahe ng self-rectification at self-cleaning. Ito ay isang bagong uri ng instrumento na may malawak na hanay ng mga aplikasyon.

Mga Tampok ng Produkto:
1. Ang self-cleaning function ng XG-V cone flowmeter ay nagpapabagal sa flow velocity sa gitna ng pipeline at nagpapabilis sa flow velocity malapit sa pipe wall kapag ang fluid ay dumaan sa V-shaped cone, na nagpapahirap sa dumi na magdeposito sa throttling element, na kapaki-pakinabang para sa tumpak at matatag na pagsukat.
2. Ang XG-V cone flowmeter ay may self-rectification function. Ang hugis-V na kono, na maaaring makapagpabagal sa bilis ng daloy sa gitna ng pipeline at mapabilis ang bilis ng daloy malapit sa dingding ng tubo, ay epektibong nagpapabuti sa pamamahagi ng bilis ng daloy ng likido, nakakamit ang self-rectification, at lubos na nagpapaikli sa haba ng mga tuwid na tubo sa harap at likuran. Hangga't umabot sa harap na 0-3DN at likurang 0-1DN, maaari itong magamit.
3. Magandang wear resistance, magandang pang-matagalang katatagan, at mataas na pagsukat repeatability.
4. Ang espesyal na istraktura ay may mababang pagkawala ng presyon, na may pagkawala ng presyon mula 1/3 hanggang 1/5 ng orifice plate. Ang ratio ng range ay 10:1 (espesyal hanggang 30:1).
5. Ang espesyal na istraktura ay angkop para sa pagsukat ng mababang static na presyon at mababang rate ng daloy.
6. Dahil sa kakaibang istraktura ng conical flowmeter, madalas itong ginagamit bilang panghalo sa maraming kaso.
7. Angkop para sa mga nagtatrabaho na temperatura hanggang sa 850 ° C at mga presyon hanggang 42MPa. Kung ang mga espesyal na materyales ay ginagamit, ang hanay ay mas mataas pa.
8. Para sa kaginhawahan ng mga gumagamit, ang XG-V cone flowmeter ng aming kumpanya ay may parehong pinagsama at hating istruktura.
9. Ang patentadong plug-in ng XG-V cone flowmeter system ng aming kumpanya ay nilulutas ang problema ng mataas na halaga ng paggamit ng mga V-cone sensor para sa malalaking diameter, pinapanatili ang mga pakinabang ng pagsukat ng V-cone, lubos na nagpapalawak sa larangan ng aplikasyon ng mga flowmeter ng V-cone, at nilulutas ang problema ng maliit na differential pressure sa malalaking diameter na mga pipeline, na ginagawang hindi komportable ang pagsukat. May magandang ekonomiya, pagiging maagap, at katatagan.
10. Ang intelligent integrated V-cone flowmeter ay gumagamit ng advanced na disenyo ng circuit, makapangyarihang mga function, mababang paggamit ng kuryente, isang malaking-screen na LCD para sa impormasyon ng daloy, at advanced na internal memory upang matiyak ang seguridad ng data.
11. Ang pinagsama-samang V-cone flowmeter system ay maaaring paandarin ng mga baterya at panlabas na 24VDC, naglalabas ng 4-20 mA at pulse signal, at mayroong HART protocol.

Mga pangunahing punto ng pagbebenta:
1. Kinakailangan ng short straight pipe section: Nilagyan ng flow field rectification effect, 0-3D upstream at 0-1D downstream straight pipe section lang ang kailangan. Maaari rin itong i-install at gamitin para sa on-site na pagsasaayos at makitid na mga pipeline space, na binabawasan ang mga gastos sa konstruksiyon.
2. Angkop para sa marumi at kumplikadong media: Ang annular throttling structure ay may self-blowing at self-cleaning effect, na nagpapahirap sa alikabok na maipon at harangan. Maaari nitong sukatin ang gas, likido, at steam media na naglalaman ng mga impurities, madaling ma-scaling, at may mataas na lagkit.
3. Matatag at maaasahang pagsukat: Walang gumagalaw na bahagi, magandang repeatability, wear resistance, maliit na pangmatagalang accuracy attenuation, stable na pagsukat sa ilalim ng mataas at mababang kondisyon ng daloy ng daloy, malawak na saklaw na ratio.
4. Maliit na pagkawala ng presyon: Kung ikukumpara sa mga orifice plate throttling device, mayroon itong mas mababang pressure loss, nakakatipid sa pagkonsumo ng enerhiya ng system, at angkop para sa malalaking diameter ng pipe at tuluy-tuloy na walang patid na mga kondisyon ng produksyon.

Industriya ng aplikasyon:
1. Industriya ng petrolyo at natural gas: pagsukat ng proseso at pag-aayos ng kalakalan ng krudo, pinong langis, natural gas, at oil at gas media na naglalaman ng mga dumi.
2. Industriya ng kemikal at petrochemical: pagsubaybay sa daloy ng mga prosesong gas, singaw, corrosive media, slurries, at madaling ma-kristal na likido.
3. Electric power at thermal power industry: pagsukat ng daloy ng boiler steam, feedwater, condensate, gas, flue gas, atbp., sa mga thermal power plant at sentralisadong heating projects.
4. Metallurgical na industriya: Pag-detect ng daloy ng pang-industriyang media tulad ng blast furnace gas, coke oven gas, circulating water, compressed air, at slurry.
