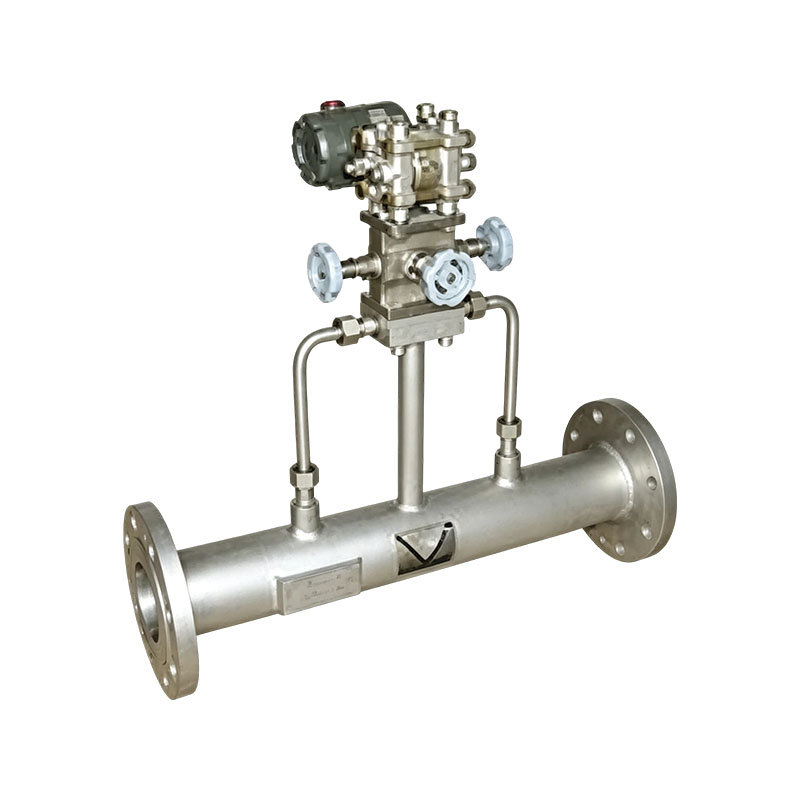

XG-LX series wedge flowmeter

Ang XG-LX wedge flowmeter system ay ang pinakabagong henerasyong sistema ng instrumento ng differential pressure flow ng aming kumpanya. Natutugunan nito ang mga kinakailangan sa pagsukat ng karamihan sa mga likido, kabilang ang mga malinis na likido, gas, at singaw. Ito ay partikular na angkop para sa pagsukat ng mga likido na mahirap sukatin gamit ang mga tradisyunal na flow meter, tulad ng pulp, slurry, oil slurry, fuel oil, natitirang langis, coal tar, at iba pang high-viscosity fluid at suspension na madaling ma-kristal at dumi. Samakatuwid, ang mga sistema ng flowmeter na hugis wedge ay malawakang ginagamit para sa pagsukat ng high-viscosity, low-Reynolds-number media sa mga larangan tulad ng petrolyo, kemikal, kapangyarihan, at magaan na industriya.

Mga Tampok ng Produkto:
1. Ang paggamit ng "V" - mga bahagi ng daloy ng hugis ay maaaring alisin ang mga stagnant na lugar at maiwasan ang mga blockage sa system.
2. Ang Reynolds number ay may malawak na hanay ng mga application, at kahit na sa isang Reynolds number na 500, ito ay nagpapanatili pa rin ng parisukat na ugnayan sa pagitan ng differential pressure at flow rate.
3. Madaling i-install, gamitin, at mapanatili.
4. Mataas na katumpakan ng pagsukat, pinalawak na kawalan ng katiyakan ng pagkakalibrate ng daloy: ± 0.5%~± 0.2% (pag-calibrate ng tubig o pagkakalibrate ng langis).
5. Maganda ang pangmatagalang katatagan, pinuri ng mga user bilang instrumentong zero-failure-rate.
6. Isang beses na split-type meter; ang pagpapalit ng wedge (gitna) ay maaaring palawakin ang saklaw.
7. Iba't ibang istilo:
Normal na uri: Sa loob ng hanay ng 1:10, ang nonlinear error ng flow coefficient ay ≤± 1%.
Uri ng mataas na pagganap: Ang kawalan ng katiyakan sa pagpapalawak ng pagkakalibrate ng daloy sa loob ng hanay na 1:3 ay ± 0.5%~± 0.2%.
8. Maaaring itakda ang overpressure alarm value at low-pressure alarm value ayon sa sitwasyon ng pressure sa lugar. Kapag naganap ang overpressure o low-pressure na sitwasyon habang ginagamit, ang instrumento ay awtomatikong magpapatunog at magpapailaw ng alarma, na epektibong pumipigil sa mga aksidente sa kaligtasan ng produksyon na dulot ng sobrang presyon.

Industriya ng aplikasyon:
1. Industriya ng petrochemical: Pagsukat ng high-viscosity at particulate media tulad ng krudo, mabigat na langis, natitirang langis, slurry ng karbon, atbp.; ito ay isang karaniwang ginagamit na throttling instrument sa pagpino ng mga kagamitan.
2. Metallurgical mine: Ginagamit para sa pagsukat ng slurry, coal washing water, at blast furnace/coke oven gas; angkop para sa mga kondisyon ng pagtatrabaho na may mataas na alikabok at solidong mga particle.
3. Electric thermal power: Boiler fuel, desulfurization slurry, at ash water flow monitoring, na may kakayahang makatiis sa mataas na temperatura at maruruming likido.
4. Pangkapaligiran na paggamot ng tubig: Pagsusukat ng dumi sa alkantarilya, sludge reflux, at wastewater na naglalaman ng mga dumi, na may wedge na self-flushing na istraktura na hindi madaling kapitan ng sludge deposition.

Makipag-ugnayan sa Amin
PREV：Walang nakaraang artikuloSUSUNOD：XG-DRB Dilbar flowmeter
FAQ Mga Detalye ng Pagganap

Q1: Ano ang prinsipyo ng isang wedge flowmeter, at ano ang pinakamalaking bentahe nito?
A: Nabibilang sa differential pressure throttling flowmeter, ang fluid ay dumadaloy sa isang hugis-V na wedge block sa pipeline, at isang differential pressure ang nabuo bago at pagkatapos ng wedge block. Ang rate ng daloy ay kinakalkula batay sa pagkakaiba-iba ng presyon. Mga pangunahing bentahe: Walang dead corners, self-flushing effect, bihasa sa pagsukat ng high-viscosity at solid-particle-containing dirty media, stable na pagsukat kahit na sa mababang bilang ng Reynolds, at suporta para sa bidirectional flow detection.

Q2: Ano ang mga kinakailangan para sa tuwid na seksyon ng tubo ng isang hugis-wedge na flowmeter?
A: Nangangailangan ng haba na mas maikli kaysa sa orifice plate, sa pangkalahatan ay 5D sa harap at 3D sa likod (D ay ang panloob na diameter ng pipeline); Maaaring abalahin ng mga siko, balbula, at reducer ang field ng daloy, kaya subukang iwasan ang mga ito hangga't maaari; Sa panahon ng pag-install, ang mga matulis na sulok ng wedges ay dapat na nakaharap pababa upang matiyak ang maayos na daloy ng solid particle at maiwasan ang akumulasyon.

Q3: Sa ilalim ng anong mga pangyayari hindi tumpak ang pagsukat ng trapiko?
A: Mga karaniwang dahilan: ① Pagbara, akumulasyon ng likido, at pagtagas ng mga pressure pipe; ② Ang wedge wear at scaling ay nagbabago sa throttling area; ③ Hindi tama ang hanay ng transmitter at square root parameter configuration; ④ Malaki ang pagkakaiba ng lagkit ng medium sa mga kondisyon ng pagkakalibrate. Unahin ang pagsuri sa sealing ng mga parameter ng impulse piping at transmitter.

Q4: Kailangan ba ng wedge flowmeter ng regular na maintenance?
A: Walang gumagalaw na bahagi, mababa ang pang-araw-araw na pagpapanatili. Inirerekomenda na regular na hipan at linisin ang pressure pipeline sa ilalim ng solid/high dust na kondisyon; Buksan ang three-valve group balance valve para protektahan ang transmitter sa pangmatagalang shutdown; Kapag hinihipan ang pipeline, kailangang alisin ang flowmeter upang maiwasan ang pag-welding ng slag sa pagkamot sa ibabaw ng wedge block at makaapekto sa katumpakan.

Mga Detalye ng Pagganap: (Para sa mga sukat sa itaas ng DN300, mangyaring makipag-ugnayan sa aming kumpanya)

Modelo Nominal na Diameter (mm) Wedge Ratio h/D Saklaw ng Daloy (m³/h) Haba (mm) Presyon sa Paggawa (MPa) Katamtamang Temperatura (℃) Katumpakan ng Water Calibration (o Oil Calibration) Flange Standard
XG-LX-G-15 15 0.2 ~ 0.5 0.28 ~ 2.7 600 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-25 25 0.2 ~ 0.5 0.8 ~ 7.5 600 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-40 40 0.2 ~ 0.5 1.5 ~ 21 700 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-50 50 0.2 ~ 0.5 3 ~ 33 700 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-80 80 0.2 ~ 0.5 6 ~ 75 800 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-100 100 0.2 ~ 0.5 17 ~ 100 800 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-150 150 0.3 ~ 0.5 45 ~ 310 1000 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-200 200 0.3 ~ 0.5 68 ~ 460 1000 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-250 250 0.3 ~ 0.5 109 ~ 865 1200 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-300 300 0.3 ~ 0.5 155 ~ 1225 1200 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
