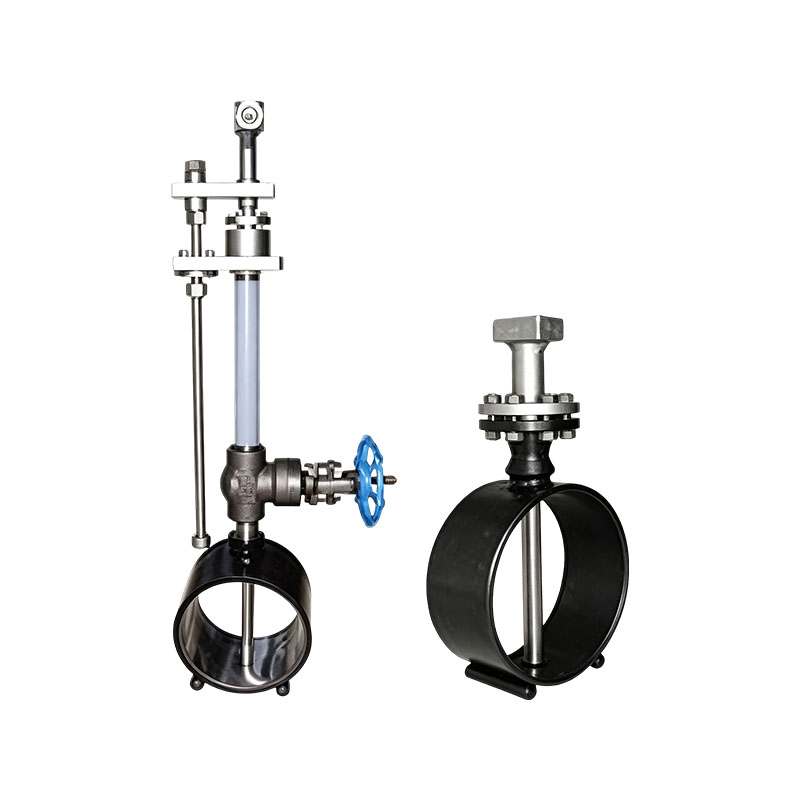

XG-DRB Dilbar flowmeter

Ang XG-DRB Dearbar uniform flow meter ay isang bagong uri ng plug-in flow meter na gumagamit ng differential pressure principle para sa pagsukat ng daloy at sumusunod sa Bernoulli equation: Q=KxCx root DP. Ito ay kasalukuyang kinikilala sa buong mundo bilang ang pinakatumpak, nauulit, at maaasahang flow meter para sa isang beses na pag-detect ng daloy. Ang simpleng istraktura, madaling pag-assemble at pag-disassembly, mababang presyon ng pagkawala, at mababang gastos sa paggamit at pagpapanatili ay ginagawa itong isang nakakatipid sa enerhiya at matipid na flowmeter na nagkakahalaga ng pagsulong at paggamit. Lalo na sa kaso ng mga pipeline na may diameter na higit sa 200 millimeters, ang mga bentahe ng average na flowmeter ng tubo ay mas halata. Malawakang ginagamit sa mga industriya tulad ng kapangyarihan, metalurhiya, at petrochemical.

Prinsipyo ng Paggawa:
Ang XG-DRB Dearbar na constant velocity flowmeter ay sumusukat sa daloy sa pamamagitan ng differential pressure na nabuo bago at pagkatapos ng natatanging sensing probe nito. Kapag ang likido ay dumadaloy sa probe, ang isang lugar ng pamamahagi ng mataas na presyon ay nabuo sa harap, na bahagyang mas mataas kaysa sa static na presyon ng pipeline. Ayon sa prinsipyo ng Bernoulli equation, ang bilis ng fluid ay tumataas habang dumadaloy ito sa probe, at isang low-pressure distribution area ang ginawa sa likod ng probe, kung saan ang pressure ay bahagyang mas mababa kaysa sa static pressure ng pipeline. Pagkatapos dumaloy ang fluid ng differential pressure sa probe, lumilitaw ang mga vortices sa magkabilang gilid ng probe, at nabubuo ang bahagyang vacuum sa likuran ng probe. Ang average na mataas na presyon sa lugar na may mataas na presyon ay inililipat sa positive pressure chamber ng instrumento ng differential pressure sa pamamagitan ng probe high-pressure conduit; Ang average na mababang presyon sa lugar na may mababang presyon ay ipinadala sa negatibong silid ng presyon ng instrumento ng pagkakaiba-iba ng presyon sa pamamagitan ng probe na low-pressure conduit. Sinusukat ng instrumento ng differential pressure ang pagkakaiba sa pagitan ng average na mataas na presyon at ng average na mababang presyon, at pagkatapos ng pagkalkula ng square root, sinasalamin nito ang magnitude ng average na bilis ng daloy ng likido. Ang average na bilis ng daloy ay proporsyonal sa rate ng daloy at pagkatapos ay magagamit upang kalkulahin ang rate ng daloy ng volume o rate ng daloy ng masa ng likido sa pipeline.

Mga Tampok ng Produkto:
1. Maramihang application media at malawak na hanay ng pagsukat. Angkop para sa iba't ibang likido (gas, likido, singaw), na may mga diameter na mula 38mm hanggang 15000mm, isang maximum na presyon ng 40MPa, at isang maximum na temperatura na 550 ° C o mas mataas. Kung kinakailangan, maaari din itong garantiya ng ± 0.1%, lalo na angkop para sa kontrol sa proseso ng industriya;
2. Simpleng istraktura at magaan ang timbang;
3. Madaling i-install at i-disassemble, mura, at maaaring i-install at mapanatili online;
4. Mababang mga kinakailangan para sa mga seksyon ng tuwid na tubo. Ang kinakailangan para sa haba ng seksyon ng tuwid na tubo ay medyo mababa kumpara sa orifice plate, sa pangkalahatan ay mga 10 hanggang 25 beses ang diameter;
5. Mababang presyon ng pagkawala at makabuluhang enerhiya sa pag-save. Ang hindi mababawi na pagkawala ng presyon ay 2% hanggang 15% ng pagkawala ng presyon ng signal, na isang ikasampu lamang ng hindi mababawi na pagkawala ng presyon ng mga karaniwang ginagamit na metro ng daloy ng orifice. Ang taunang gastos sa pagpapatakbo ay 1/40 hanggang 1/50 ng orifice plate;
6. Constant fluid coefficient (K), stable measurement signal, at maliliit na pagbabago;
7. Mataas na katumpakan at magandang pangmatagalang katatagan;
8. Ang probe pressure measurement mismo ay anti-blocking, at ang probe ay idinisenyo na may single-piece dual-cavity high-strength structure;
9. Friendly na interface ng tao-machine, 360-degree rotatable LCD meter head; Maaari itong magpakita ng madalian na rate ng daloy, pinagsama-samang rate ng daloy, porsyento ng bar chart, atbp.

Pangunahing lugar ng aplikasyon:
1. Pagsukat ng pangunahin at pangalawang hangin sa mga planta ng kuryente
2. Pagsukat ng blast furnace gas;
3. Pagsukat ng ethane, ethylene, natural gas, atbp;
4. Pagsukat ng gas, nitrogen, oxygen, atbp;
5. Pagsukat ng compressed air:
6. Pagsukat ng saturated steam, high- at low-pressure steam:
7. Pagsukat ng tubig sa gripo, umiikot na tubig, atbp.
