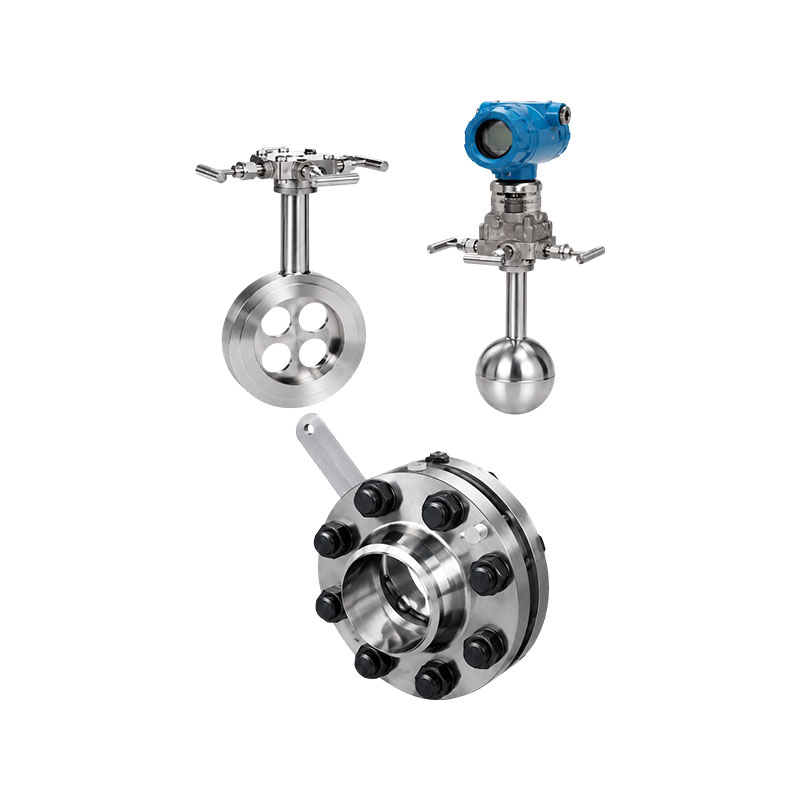

Ang XG-PHL type balanced flowmeter ay lubos na nagpabuti sa tradisyunal na throttling device at may makabuluhang katangian ng balanseng pagwawasto. Ang mga tradisyunal na throttling device ay mayroon lamang isang flow aperture, na nagiging sanhi ng pagkawala ng fluid sa perpektong daloy nito pagkatapos ng throttling, kaya hindi lubos na nagagamit ang mga pakinabang ng differential pressure flow meter. Nalalapat ang mga balanseng flow meter sa halos lahat ng pagsukat ng fluid at kumakatawan sa isang rebolusyon sa teknolohiya sa pagsukat ng fluid. Sa kasalukuyan, ang mga balanced flow meter ay malawakang ginagamit sa mga industriya tulad ng petrolyo, kemikal, metalurhiko, kapangyarihan, natural na gas, at paggamot sa tubig.
Prinsipyo ng Paggawa:
Ang balanseng flowmeter ay isang rebolusyonaryong differential pressure flowmeter na gumagana sa parehong prinsipyo tulad ng iba pang differential pressure flowmeter, batay sa prinsipyo ng conversion ng enerhiya sa mga selyadong pipeline; sa ilalim ng perpektong kondisyon ng likido, ang rate ng daloy sa isang pipeline ay proporsyonal sa square root ng differential pressure. Ang daloy ng rate sa pipeline ay maaaring kalkulahin batay sa Bernoulli equation sa pamamagitan ng pagsukat sa halaga ng differential pressure. Ang balanced flow sensor ay isang porous disc throttling rectifier na naka-install sa cross-section ng pipeline, na may sukat at distribusyon ng bawat butas na naka-customize batay sa mga espesyal na formula at data ng pagsubok, na kilala bilang orifice number. Kapag ang likido ay dumaan sa mga functional na butas ng disk, ito ay magiging balanse at maituwid; ang puyo ng tubig ay mababawasan, at isang tinatayang ideal na likido ang mabubuo. Sa pamamagitan ng pressure measurement device, maaaring makuha ang isang stable na differential pressure signal, at ang volume flow rate at mass flow rate ay maaaring kalkulahin ayon sa Bernoulli equation.
Mga Tampok ng Produkto:
1. Mataas na linearity at magandang repeatability. Ang balanseng sensor ng daloy ay may simetriko na buhaghag na istraktura, na maaaring balansehin ang field ng daloy, bawasan ang mga eddy currents, vibrations, at signal noise. Ang katatagan ng field ng daloy ay lubos na napabuti, at ang linearity ay 5-10 beses na mas mataas kaysa sa orifice plate. Ang repeatability ay nadagdagan ng 54%, na 0.15%. Mula sa komprehensibong pagganap nito, ang balanseng flow meter ay kabilang sa high-end na kategorya ng flow meter.
5: Kapag ang range ratio ay 1, ang linearity ay maaaring umabot sa ± 0.3%;
7: Kapag ang range ratio ay 1, ang linearity ay maaaring umabot sa ±0.5 %.
10: Kapag ang range ratio ay 1, ang linearity ay maaaring umabot sa ± 1.0%.
2. Mababang mga kinakailangan para sa mga seksyon ng tuwid na tubo. Dahil sa matatag na field ng daloy at dalawang beses ang bilis ng pagbawi ng presyon kumpara sa mga orifice plate, ang mga balanseng sensor ng daloy ay lubos na binabawasan ang mga kinakailangan para sa mga tuwid na seksyon ng tubo. Ang mga seksyon ng tuwid na tubo sa harap at likuran ay karaniwang 3D at 1D, na may pinakamababang haba na mas mababa sa 0.5D, kaya inaalis ang isang malaking bilang ng mga seksyon ng tuwid na tubo, lalo na ang mga gawa sa mga espesyal at mamahaling materyales.
3. Bawasan ang permanenteng pagkawala ng presyon. Ang porous na simetriko na balanseng disenyo ay binabawasan ang magulong pwersa ng paggugupit at pagbuo ng vortex, binabawasan ang pagkawala ng kinetic na enerhiya, at binabawasan ang permanenteng pagkawala ng presyon ng 2.5 beses kumpara sa mga orifice plate sa ilalim ng parehong mga kondisyon ng pagsukat, at sa gayon ay nakakatipid ng malaking gastos sa enerhiya sa pagpapatakbo. Ito ay isang instrumento sa pagtitipid ng enerhiya na sulit na isulong nang husto.
4. Lumalaban sa dumi at hindi madaling bara. Ang porous na simetriko na disenyo ng balanse ay binabawasan ang pagbuo ng magulong puwersa ng paggugupit at eddies, na lubos na binabawasan ang pagbuo ng mga patay na zone, tinitiyak ang maayos na pagdaan ng maruming media sa pamamagitan ng maraming butas, at binabawasan ang pagkakataon ng pagbara ng fluid hole. 5. Maaaring direktang palitan ang orifice plate. Ito ay may parehong paraan ng paggamit at hitsura gaya ng orifice plate, kaya maaari itong direktang palitan nang walang anumang pagbabago sa mga tubo o mga kaugnay na instrumento. Ito ay napaka-angkop para sa energy metering EMS transformation ng buong planta upang palitan ang orifice plate ng isang balanseng flow meter.
6. Malawak na saklaw ng pagsukat ng daloy. Ayon sa mga pang-eksperimentong resulta, balansehin ang pagganap ng flowmeter upang ang daloy ng rate nito ay maaaring mula sa minimum hanggang supersonic, na may pinakamababang Reynolds number na mas mababa sa 200 at isang maximum na Reynolds number na higit sa 107; Maaaring mapili ang beta value mula 0.5 hanggang 0.90.
7. Ang pangmatagalang katatagan ay mabuti. Dahil sa makabuluhang pagbawas sa magulong puwersa ng paggugupit, ang direktang alitan sa pagitan ng daluyan at ng throttling na elemento ay lubhang nabawasan, at ang halaga ng β nito ay nananatiling hindi nagbabago sa loob ng mahabang panahon. Ang buong instrumento ay walang mga palipat-lipat na bahagi, kaya maaari itong mapanatili ang katatagan sa loob ng mahabang panahon.
8. Maaaring sukatin ang mataas na temperatura at mataas na presyon ng media. Tulad ng mga orifice plate at iba pang throttling device, ang gumaganang temperatura at presyon ay nakadepende sa materyal at grado ng pipeline at flange. Ang temperatura ng pagtatrabaho ay maaaring umabot sa 850 ° C, at ang presyon ng pagtatrabaho ay maaaring umabot sa 42MPa.
9. Maaaring masukat ang mga impurities sa kumplikadong mga kondisyon sa pagtatrabaho. Dahil sa kakaibang structural na disenyo nito, mayroon itong espesyal na performance at kayang magsagawa ng gas-liquid two-phase, iba't ibang halo-halong gas (tulad ng gas, biogas, coal gas, atbp.), iba't ibang mababang temperatura na gas (tulad ng LNG, liquid nitrogen, liquid oxygen, liquid hydrogen, liquid chlorine, liquefied ethylene, liquefied petroleum gas, atbp.), slurry, multiphase water flow, vibrating water flow, electromagnetic interference media, at bidirectional flow (dahil ang balance flowmeter ay ganap na simetriko sa magkabilang panig).
Industriya ng aplikasyon:
1. Industriya ng petrochemical: Pagsukat ng mga rate ng daloy ng likido, gas, at singaw
2. Thermal power: pagsukat ng boiler steam, circulating water, at gas
3. Metalurhiya: blast furnace gas, cooling water, process gas
4. Paggamot ng tubig: pang-industriya na wastewater, purong tubig, naka-compress na hangin
