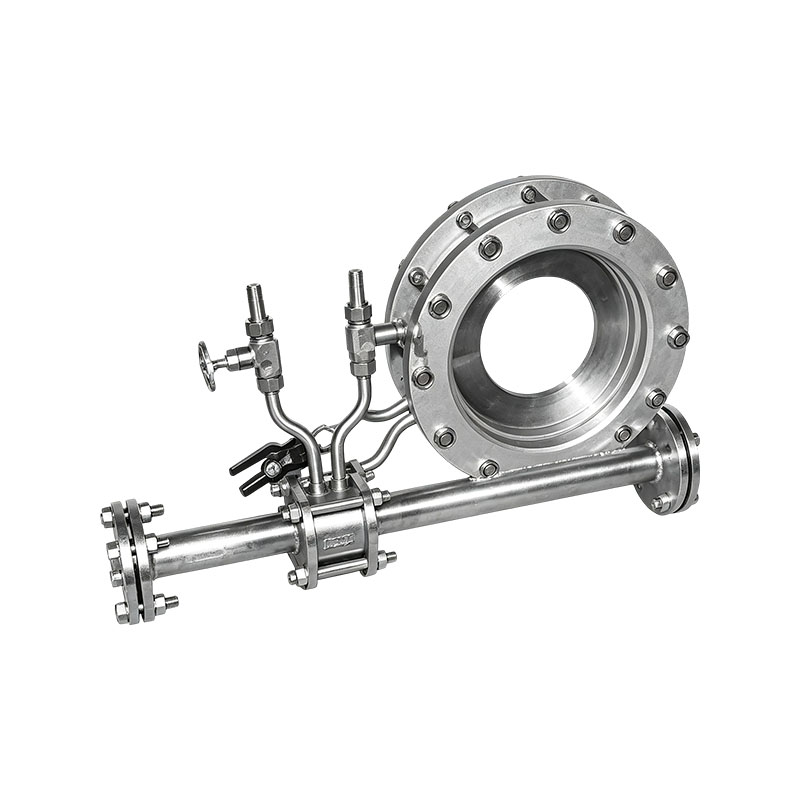

Ang mga flow meter ng Orifice ay mga differential pressure flow meter, na kumakatawan sa pinakamakasaysayang itinatag na mga aparato sa pagsukat ng daloy sa pang-industriyang produksyon. Nagpapakita sila ng magkakaibang uri, mature na teknolohiya, at malawak na aplikasyon.
Mga Tampok ng Produkto:
1. Simpleng istraktura, madaling pag-install, maaasahang operasyon, mababang gastos, at isang tiyak na antas ng katumpakan
Maaaring matugunan ang mga kinakailangan ng pang-industriyang produksyon.
2. Sa mahabang kasaysayan, mayaman at maaasahang pang-eksperimentong data, at standardized na disenyo at pagproseso
Ang internasyonal na pamantayan para sa karaniwang mga throttling device (orifice plates, nozzles, at Venturi) ay
ISO 5167, at ito ay binago nang maraming beses. Hangga't ang mga bahagi ng throttling ay idinisenyo at pinoproseso ayon sa mga pamantayan,
Ang tunay na pag-calibrate ng daloy ay kinakailangan upang matukoy ang hanay ng kawalan ng katiyakan.
3. Ang karaniwang orifice plate ay angkop para sa diameter na 50~3000mm, na may β na 0.2~0.75.
4. Ang karaniwang nozzle ay angkop para sa diameter na 50~500mm, na may β na 0.2~0.8.
5. Ang mahabang neck nozzle ay angkop para sa diameter na 50- 630 mm, na may β na 0.2-0.8.
6. Mechanical processing ng isang Venturi tube na may diameter na 50- 250 mm at isang β value na 0.2-0.75.
7. Coarse welded iron plate na may diameter ng Venturi tube na 200- 1200 mm at isang β value na 0.2-0.70.
8. Ang diameter ng rough-cast Venturi tube ay 100- 800 mm, na may β value na 0.2-0.75.
9. Ang diameter ng Venturi nozzle ay 65- 500 mm, na may β value na 0.316-0.775.
10. 1/4 round hole plate diameter ≤ 500mm, β ay 0.245~0.6.
11. Ang diameter ng conical population orifice plate ay ≤ 500mm, at β ay 0.1~0.316.
12. Ang diameter ng double orifice plate ay 40- 100 mm, at β ay 0.2-0.75.
13. Ang diameter ng maliit na butas na plato ay mas mababa sa 50mm, at ang β ay 0.2~0.75.
14. Ang diameter ng nakatagong maliit na butas na plato ay ≤ 50mm, at ang β ay 0.2~0.75.
15. Ang diameter ng high-pressure lens orifice plate ay ≤ 250mm, at β ay 0.2~0.75.
16. Ang malawak na gilid ng orifice plate ay may diameter na 50- 400 mm at isang β na 0.2-0.75. 17. Ang diameter ng circular perforated plate ay 50- 2000 mm, na may β value na 0.1-0.8.
18. Eccentric orifice plate na may diameter na 100- 1000 mm at isang β na 0.46-0.84.
19. Ang end orifice plate (nozzle) ay may diameter na 100- 1000 mm at isang β na 0.46-0.84.
20. Ang pressure range ng throttling device sa itaas ay 0~42MPa, at ang temperatura ay tinutukoy ng materyal.
21. Nakatagong double Venturi tube, nominal diameter ng circular section pipeline: DN=300mm~6000mm, width x height ng rectangular section pipeline: WxH (mm)=300x300~6000x6000, at iba pang geometric surface pipeline na may parehong nominal diameter na lapad na DN at iba't ibang lapad. Nominal na presyon: PN ≤ 2.5MPa, tinutukoy ng temperatura ng pagtatrabaho at materyal; value ng differential pressure: (0~100) kPa, paulit-ulit na error sa pagsukat (stability): ± 10Pa.
22. Ang wing wind measurement device ay partikular na angkop para sa pagsukat ng malakihang airflow, na may matatag na pagsukat, mataas na sensitivity, pressure loss offset, at mataas na katumpakan.
23. Ang disenyo ng wind measurement device ay may kasamang reverse blowing interface at isang dust discharge device, na kapaki-pakinabang para sa pagpapanatili ng produkto at nagpapataas ng output ng produkto
pagiging maaasahan.
24. Ang advanced at sopistikadong teknolohiya sa pagproseso at pagsubok ay lubos na nagpapabuti sa katumpakan at katatagan ng produkto.
25. Ang mga mature na bahagi ng throttling ay isinama sa advanced na elektronikong teknolohiya upang lumikha ng isang intelligent na integrated flow measurement device na may on-site flow display at maramihang signal output (4-20mA, pulse, na may HART protocol).
26. Ang disenyo ng circuit na may mababang kapangyarihan ay binabawasan ang pagkonsumo ng enerhiya, pinatataas ang katatagan at pagiging maaasahan ng system. Ang pinagsama-samang sistema ay may power supply ng baterya at isang panlabas na 24VDC na seleksyon, na maginhawa para sa pag-install at paggamit.
Mga pangunahing punto ng pagbebenta:
1. Mature na ang standardization at hindi nangangailangan ng aktwal na pag-calibrate ng daloy: sumusunod ito sa mga pamantayan ng GB/T2624 at ISO5167. Ang mga karaniwang throttling na bahagi ay maaaring direktang gamitin para sa pagsukat pagkatapos maproseso ayon sa mga detalye, pagsuporta sa trade settlement at pagsukat sa pagsukat.
2. Walang gumagalaw na bahagi, matibay at matatag: purong mechanical throttling component, walang umiikot/sensing elements, mataas na temperatura at mataas na pressure resistance, maaasahang pangmatagalang operasyon, mahabang buhay ng serbisyo, mababang pangunahing pagpapanatili.
3. Malawak na hanay ng medium adaptation: Maaari nitong sukatin ang mga gas, singaw, at likido, suportahan ang mga single-phase na likido, at ang ilang mga modelo ay maaaring umangkop sa maruming media na naglalaman ng maliit na halaga ng mga dumi. Ang saklaw ng diameter ng tubo ay malawak.
4. Mababang kabuuang gastos, nababaluktot na pagtutugma: simpleng istraktura, matipid na gastos, maaaring itugma sa anumang tatak ng transmiter ng presyon ng kaugalian; Maraming uri tulad ng orifice plate, nozzle, Venturi, V-cone, atbp. ay maaaring mapili ayon sa mga kondisyon ng pagtatrabaho.
Industriya ng aplikasyon:
1. Power industry: Power plant boiler steam, primary/secondary air, circulating water, natural gas energy metering at energy consumption accounting.
2. Industriya ng petrochemical: iproseso ang hilaw na materyal na likido, mataas na presyon ng proseso ng gas, singaw, pagpino ng pagsubaybay sa daloy ng pipeline, ratio ng materyal, pagsukat ng trade handover.
3. Industriyang metalurhiko: pagtuklas ng daloy ng blast furnace gas, converter flue gas, cooling water, compressed air, furnace condition control, at mga istatistika ng enerhiya.
4. Heating/municipal energy: pagsukat ng steam, hot water, at natural gas pipelines sa heating network, pagsingil para sa heating, at pagbabalanse ng pipeline flow.
