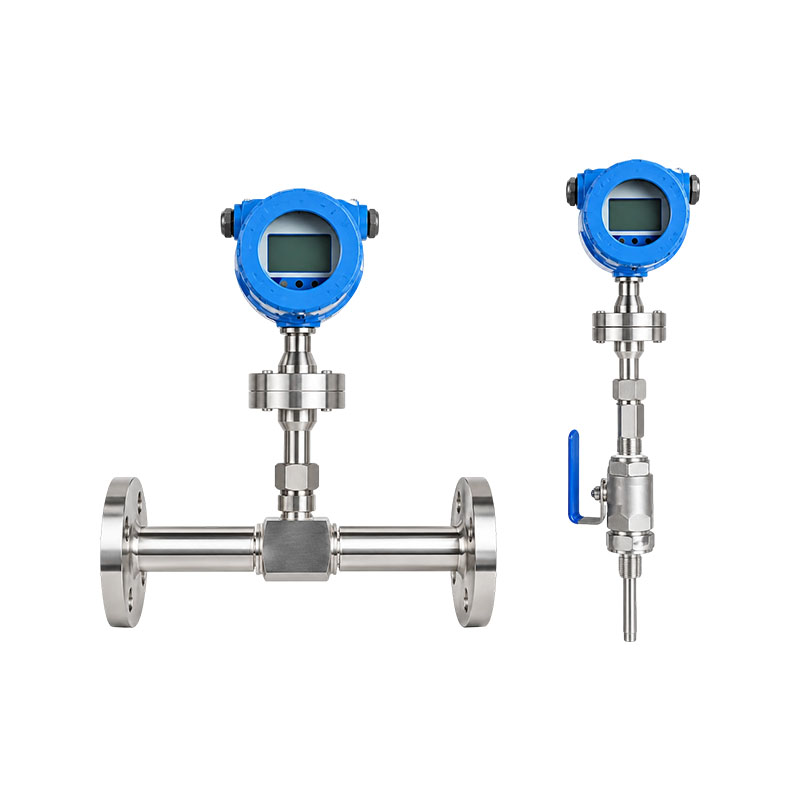

XG-RSL series thermal gas mass flowmeter

Ang XG-RSL series thermal gas mass flowmeter ay binuo batay sa rate ng fluid heat absorption na direktang nauugnay sa mass flow rate, at may malawak na hanay ng mga aplikasyon.

Prinsipyo ng Paggawa:
Ang XG-RSL series flowmeter/flow switch ay isang flowmeter batay sa prinsipyo ng thermal diffusion. Ibig sabihin, kapag ang isang likido ay dumadaloy sa pamamagitan ng isang heating object, ang dami ng init na nawala ng heating object ay proporsyonal sa flow rate ng fluid. Sa partikular, ang sensor ng flowmeter na ito ay may dalawang standard-grade RTD, ang isa ay ginagamit bilang pinagmumulan ng init at ang isa ay ginagamit upang sukatin ang temperatura ng fluid. Kapag dumaloy ang fluid, ang pagkakaiba ng temperatura sa pagitan ng dalawa ay may nonlinear na relasyon sa rate ng daloy, at maaaring i-convert ng instrumento ang relasyon na ito sa isang linear na output ng sinusukat na signal ng daloy.

Mga Tampok ng Produkto:
1. Pag-ampon ng mataas na matatag na patentadong teknolohiya ng sensor ng platinum RTD;
2. Pag-ampon ng proprietary technology na "balanseng structure packaging" at self-compensating para sa katamtamang temperatura;
3. Proprietary algorithm na maaaring makamit ang mataas na linearity, mataas na repeatability, at mataas na katumpakan;
4. Ang ratio ng saklaw ay 1000:1 at maaaring palawakin ayon sa mga kinakailangan ng user;
5. Maaari itong makamit ang pagsukat ng malaking diameter ng tubo at maliit na rate ng daloy, na may pinakamababang rate ng daloy na kasingbaba ng zero at isang resolusyon na 0.001m/s,
Ang pagsukat ng mababang bilis ng daloy ay napakasensitibo;
6. Walang mga movable parts; maaaring balewalain ang mga epekto ng panginginig ng boses;
7. Ang kinakailangan para sa isang tuwid na seksyon ng tubo ay hindi mataas, 1-2D:
8. Ito ay independiyente sa temperatura at presyon ng daluyan, at maaaring direktang masukat ang rate ng daloy ng masa nang walang kabayaran sa temperatura at presyon;
9. Eksklusibong algoritmo ng mataas na temperatura; ang katamtamang temperatura ay maaaring umabot sa 510 °C;
10. Sinusuportahan ang 12-point dynamic correction para sa mga signal ng trapiko, na may built-in na 10-point correction;
11. Online na dynamic na pagwawasto ng kasalukuyang/boltahe na output;
12. Hindi sensitibo sa maliliit na particle tulad ng alikabok;
13. Maginhawang disenyo at pagpili, madaling pag-install at paggamit, online na walang patid na paglo-load at pagbabawas, at madaling pagpapanatili.

Industriya ng aplikasyon:
1. Industriya ng langis at gas
Pagpapalitan ng enerhiya; Pagbawi ng gas mula sa pagpuno ng mga balon; Pagsusukat ng gas; Pagsusuri ng kalidad ng gas; Pagsubok sa pagtagas; Pagsukat ng natural na gas; Pagsubaybay sa Torch Gas.
2. Industriya ng kuryente
Pagsukat ng gas sa panahon ng pamamahagi ng gas sa mga sistema ng gasolina; Pagsukat ng iba't ibang mga gas sa mga boiler at auxiliary system; Pagsukat ng gas sa mga gas stoves; pagsukat ng hydrogen; Pagsukat ng pangunahin at pangalawang hangin sa mga blast furnace ng power plant.
3. Industriya ng kemikal
Pagsubaybay sa sirkulasyon ng usok; Pagsukat ng daloy ng gas sa sampling system; Pagsukat ng daloy ng gas ng induced draft fan; Pagsukat ng ammonia gas sa mga halaman ng pataba; Pagsukat ng iba't ibang rate ng daloy ng gas sa mga pabrika ng baterya.
4. Industriyang metalurhiko
Pagsukat ng pagpuno ng gas sa mga planta ng bakal; Pagsukat ng blast furnace gas sa mga gawang bakal; pagsukat ng coke oven gas sa mga halaman ng coking; pagsukat at kontrol ng heating furnace gas (blast furnace gas, coking gas, natural gas, atbp.) sa steel rolling plants; Pagkontrol ng mga gas tulad ng hydrogen, oxygen, at ammonia sa mga heat treatment quenching furnaces.
5. Industriya ng pulp at papel
Pagsukat ng mga gas sa wastewater treatment system; Pagsubaybay sa daloy ng usok; Nabawi ng boiler ang pangalawang/tertiary na hangin; Pagsukat ng suplay ng gas at hangin para sa mga boiler.
6. Industriya ng pagkain at parmasyutiko
Ang pagdaragdag ng sariwang hangin sa panahon ng mga operasyon sa pagproseso; Paggamot ng CO2 sa mga serbeserya; Ang daloy rate ng mainit na hangin sa bote sterilizer; Pagsukat ng rate ng daloy ng gas sa panahon ng proseso ng thermal oxidation; Sistema ng bentilasyon; Intake ng boiler, exhaust gas, at kontrol sa proseso.
7. Pangangalaga sa Kapaligiran
Pagsusukat ng gas sa panahon ng proseso ng paggamit ng biogas; Pagsukat ng chlorine gas sa panahon ng proseso ng chlorine treatment; Pagsusukat ng gas sa mga tangke ng aeration sa panahon ng proseso ng paggamot sa dumi sa alkantarilya; Subaybayan ang mga emisyon ng SO2 at NOX mula sa tambutso ng tsimenea.
8. Iba pang mga industriya
Pagsukat ng naka-compress na hangin sa pabrika; Coal powder combustion process na may powder/gas ratio control fuel; Kontrol sa Daloy ng Mainit na Gas mula sa Vertical Grinding Machine sa Industriya ng Semento.

Makipag-ugnayan sa Amin
PREV：Uri ng XG-PHL balanseng flowmeterSUSUNOD：XG-DBL Type Dynamic Pressure Differential Flow Meter
FAQ Mga Detalye ng Pagganap

Q1: Nangangailangan ba ang thermal gas mass flow meter ng temperature at pressure compensation?
A: Hindi na kailangan. Ito ay batay sa prinsipyo ng thermal diffusion upang direktang masukat ang gas mass flow rate, na hindi apektado ng temperatura ng gas at pagbabagu-bago ng presyon. Maaari itong direktang mag-output ng standard condition volume flow rate, na inaalis ang pangangailangan para sa karagdagang temperatura at pressure compensation modules.

Q2: Maaari bang masukat ang mga likidong droplet, mataas na kahalumigmigan, o vapor media?
A: Hindi masusukat ang singaw o likido; Angkop lamang para sa dry gas phase. Kung ang gas ay nagdadala ng isang malaking bilang ng mga condensed liquid droplets, ang likidong nakadikit sa sensor ay magbabago sa mga katangian ng pagwawaldas ng init, na nagiging sanhi ng pag-drift ng pagbabasa at kahit na makapinsala sa probe. Inirerekomenda na mag-install ng gas-liquid separator sa front end para sa mga basang kondisyon.

T3: Makakaapekto ba ang mga pagbabago sa komposisyon ng gas sa katumpakan ng pagsukat?
A: gagawin ko. Itinakda ang instrumento ayon sa mga parameter ng thermal conductivity ng calibration gas (tulad ng hangin, nitrogen) kapag umalis ito sa pabrika. Ang mga pagbabago sa komposisyon ng gas at thermal conductivity ay magdudulot ng mga error. Ang mga kondisyon sa pagtatrabaho na may madalas na pagbabago ng mga bahagi ay nangangailangan ng pag-reset ng mga medium na parameter o pag-recalibrate.

Q4: Ano ang mga kinakailangan para sa pag-install ng mga seksyon ng tuwid na tubo?
A: Sa pangkalahatan, kailangan ang upstream ≥ 10D at downstream ≥ 5D straight pipe section, kung saan ang D ay ang panloob na diameter ng pipeline. Ang mga upstream elbow, valve, at reducer ay maaaring makagambala sa flow field, habang ang pagpapaikli sa mga tuwid na seksyon ng pipe ay maaaring magdulot ng mga pagbabago sa daloy at pagbaba ng katumpakan. Iwasan ang malakas na vibration at akumulasyon ng likido habang nag-i-install.

item Pagtutukoy
Saklaw ng Pagsukat 0–120 Nm/s (20°C, 101.33 kPa)
Katumpakan ±1% ng pagbabasa, ±0.5% ng buong sukat
Turndown Ratio Karaniwang 100:1 (depende sa naka-calibrate na hanay ng daloy)
Saklaw ng Diameter ng Pipe 10 mm – 6000 mm
Aplikasyon Angkop para sa iba't ibang single o mixed gas; maalikabok, puno ng buhangin, mahalumigmig, at iba't ibang kinakaing gas
Temperatura sa paligid −40°C hanggang 85°C (walang display); −30°C hanggang 70°C (na may display); halumigmig < 90% RH
Katamtamang Temperatura −40°C hanggang 100°C; −40°C hanggang 200°C; −40°C hanggang 450°C; −40°C hanggang 510°C
Diameter ng Sensor φ3, φ2.5
Insertion-type Probe Diameter φ19 (standard), φ16, φ12
Materyal ng Sensor 316 hindi kinakalawang na asero, Hastelloy, titanium
Materyal ng Probe (proteksiyon na kaluban) 316 hindi kinakalawang na asero (karaniwan), Hastelloy
Pagsukat ng Daloy Bidirectional medium na pagsukat ng daloy
Analog Output Daloy: 4–20 mA DC; Temperatura: 4–20 mA DC; max. load 1000 Ω
Output ng Pulse Totalized na output ng pulso
Linearization 12-segment keypad nonlinear correction; 10-segment na built-in na nonlinear na pagwawasto
Komunikasyon Serial na output RS232 / RS485
Power Supply 24 VDC / 600 mA; 220 VAC / 2 W; 110 VAC / 3 W
Alarm 1–2 relay output, 5 A / 220 V, 5 A / 30 VDC; keypad-programmable
LCD Display Malaking-screen na LCD: 7-digit na agarang daloy, 8-digit na kabuuang daloy
Presyon ng Proseso 1.6 MPa (max. 20 MPa)
Uri ng Pag-install Uri ng pagpapasok (compression fitting, compression fitting ball valve, flange connection); inline na uri (flange, sinulid na koneksyon)
Pagsabog-patunay Rating Intrinsically safe (ia II CT5); hindi nagniningas (Ex d II CT4)
Rating ng Proteksyon IP65

XG-RSL Thermal Gas Mass Flow Meter
Nominal na Diameter —XXX 100 ay nangangahulugang DN100
Uri ng Pag-mount G In-line na uri
C Uri ng pagpapasok 1 Koneksyon sa thread
2 Koneksyon ng flange
3 Koneksyon ng flange ball valve
Saklaw ng Temperatura 1 -40 ℃ ~ 100 ℃
2 -40 ℃ ~ 200 ℃
3 -40 ℃ ~ 450 ℃
4 -40 ℃ ~ 510 ℃
Nominal na Presyon A 0 ~ 0.6 MPa
B 0 ~ 1 MPa
C 0 ~ 1.6 MPa
D 0 ~ 2.5 MPa
E 0 ~ 4 MPa
F 0 ~ 6.4 MPa
G 0 ~ 10 MPa
H 0 ~ 16 MPa
Kundisyon ng Proseso 0 Pamantayan
1 Lumalaban sa kaagnasan
2 Patunay ng pagsabog
3 Mataas na temperatura
Output ng Signal 1 Walang output
2 4 ~ 20 mA
3 RS485 MODBUS
Power Supply 1 220V AC
2 24V DC
