UGS/UNS quartz tube level gauge Manufacturers
Bahay / produkto / Mga instrumento sa antas / UGS/UNS quartz tube level gauge
  • UGS/UNS quartz tube level gauge
  • UGS/UNS quartz tube level gauge

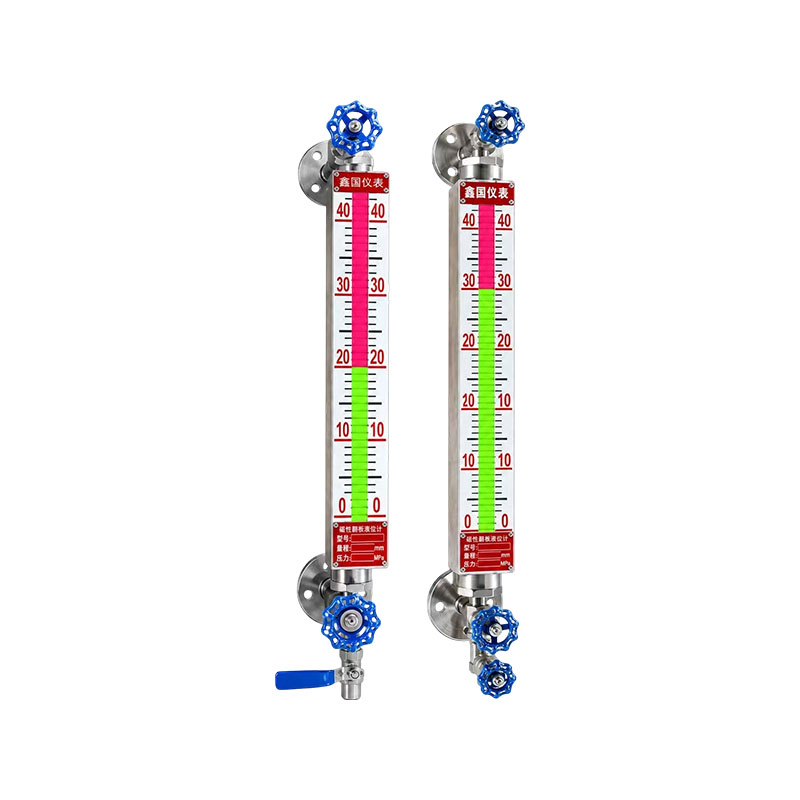

UGS/UNS quartz tube level gauge

Ang UQZ-08 remote transmitter ay binubuo ng isang liquid level sensor at isang conversion module. Ang sensor ng transmitter ay naayos sa isang bundle na form sa labas ng pangunahing tubo ng UZ-type na magnetic float level gauge, upang ito ay nasa parehong magnetic coupling system bilang level gauge. Kapag ang magnetic float ay gumagalaw pataas at pababa sa antas ng likido, ang dry spring chip group na naaayon sa posisyon ng antas ng likido ay apektado at naisaaktibo ng magnetic field sa loob ng float, at nagbabago ang halaga ng resistance chain. Ang binagong signal ng paglaban ay na-convert sa isang dalawang-wire na 4-20mADC standard na output ng signal sa pamamagitan ng module ng conversion. Ang signal na ito ay madaling magamit kasabay ng microcomputer industrial intelligent control instrument ng aming kumpanya o konektado sa iba pang pangalawang instrumento upang makamit ang layunin ng pagpapakita, kontrol, pagsasaayos, at alarma. Mayroong zero position adjustment knobs at full-scale adjustment knobs sa circuit board sa loob ng transmitter housing, na madaling matukoy ang zero na posisyon at full-scale point na mga posisyon.

Mga Tampok ng Produkto:
Simpleng istraktura, madaling pag-install, maaasahang performance, corrosion resistance, explosion-proof, at malinaw na display.

Pangunahing industriya ng aplikasyon:
1. Industriya ng petrochemical
Petrochemical equipment, refinery, chemical reaction vessels, pagsukat ng high-temperature corrosive media, madaling crystallizable viscous materials, tank liquid level, tower differential pressure, process pipeline pressure, isolating diaphragm remote transmission upang maiwasan ang direktang kontak ng medium sa katawan ng transmitter.
2. Power industry (thermal power/cogeneration)
Boiler drum liquid level, deaerator, high- at low-pressure heater, pagsukat ng mataas na temperatura ng singaw at tubig ng boiler; Ang pressure at liquid level monitoring ng power plant water treatment system ay konektado sa DCS system sa pamamagitan ng remote signal transmission para sa remote monitoring at interlocking.
3. Industriyang metalurhiko
Steel smelting at non-ferrous metal smelting. Mga prosesong sumusuporta sa blast furnace at converter, high-temperature slurry, corrosive electrolyte, pagsukat ng antas ng tangke, pipeline differential pressure, paglaban sa alikabok, mataas na temperatura, at malupit na kapaligiran sa lugar.
4. Paggamot ng tubig at pangangalaga sa kapaligiran ng munisipyo: Malaking mga planta ng paggamot sa dumi sa alkantarilya, mga planta ng paggamot ng tubig, at paggamot ng kemikal na wastewater. Putik, high-impurity wastewater, corrosive agent storage tank, tank level, pipeline pressure, at remote transmission para makuha ang malayuang pagkolekta ng data mula sa central control room.

Makipag-ugnayan sa Amin
PREV：UZ-CZ type magnetostrictive liquid level gaugeSUSUNOD：Walang susunod na artikulo
FAQ Mga Detalye ng Pagganap

Q1: Ano ang pinakamalaking pagkakaiba sa pagitan ng isang remote transmitter at isang regular na pressure transmitter?
A: Ang ordinaryong transmitter medium ay direktang pumapasok sa measurement chamber; Ang remote transmitter ay umaasa sa isang isolation diaphragm at isang oil-filled na capillary tube upang magpadala ng pressure, at ang medium ay hindi napupunta sa contact sa transmitter body. Angkop para sa mataas na temperatura, mataas na lagkit, madaling ma-kristal, at napaka-corrosive na media, na nagpapagana sa on-site na pagsukat at malayuang pagtanggap ng signal sa central control room.

T2: Mas mabuti bang magkaroon ng mas mahabang capillary tube para sa mga remote transmitters? Ano ang mga paghihigpit?
A: Hindi naman sa mas mahaba mas maganda. Ang sobrang haba ng capillary ay maaaring magpapataas ng temperatura drift at makakaapekto sa katumpakan ng pagsukat. Karaniwang inirerekomenda na sukatin ang 1-5 metro. Para sa mga kondisyon sa pagtatrabaho na may malaking pagkakaiba sa temperatura, subukang paikliin ang capillary tube hangga't maaari, at sa parehong oras, gawin ang isang mahusay na trabaho ng capillary tube proteksyon upang maiwasan ang lamutak at baluktot.

Q3: Aling mga kondisyon sa pagpapatakbo ang nangangailangan ng paggamit ng mga remote transmitter?
A: ① Mataas na temperatura ng medium, lumalampas sa tolerance temperature ng katawan ng transmitter; ② Ang medium ay malapot, mala-kristal, at madaling makabara sa pressure pipe; ③ Ang malakas na corrosive media ay maaaring makapinsala sa mga bahagi ng pagsukat ng transmitter; ④ Ang mga kinakailangan sa kalinisan ay mataas, at hindi dapat magkaroon ng mga kondisyon sa pagtatrabaho na may mga patay na sulok na dulot ng presyon.

Q4: Anong mga parameter ang pangunahing masusukat ng mga remote transmitters?
A: Pangunahing pagsukat ng pressure at differential pressure, pagkamit ng antas ng likido at pagsukat ng interface sa pamamagitan ng conversion ng differential pressure. Malawakang ginagamit sa mga storage tank, reactor, at tower, na naglalabas ng 4-20mA standard na mga signal para mag-interface sa mga DCS/PLC system.

Espesyal na ginawa ang 99.99% SiO₂ transparent quartz tube. Ang deformation point nito ay 1077°C, at ang softening point nito ay 1730°C.
Lakas ng compressive: 10 MPa; koepisyent ng thermal expansion: 5.5 × 10⁻⁷. Pagkatapos sumailalim sa espesyal na pagproseso, nagpapakita ito ng paglaban sa mataas na temperatura at mataas na presyon, pati na rin ang mahusay na mga katangian ng mekanikal.
Presyon ng pagpapatakbo: 1.6, 2.5, 4.0, 6.4, 10.0 MPa
Temperatura ng pagpapatakbo: <520°C
Saklaw ng pagsukat L: Ang hanay ng pagsukat ay tinutukoy ng distansyang center-to-center: 300, 500, 800, 1100, 1400, 1700, 2000 mm. Mangyaring tukuyin ang mga sukat para sa mga espesyal na pagtutukoy.
Panlabas na diameter ng quartz tube (mm): Φ24, Φ29, Φ40
Heating steam jacket: G1/2" male thread.
Mga Koneksyon ng Flange: Alinsunod sa mga pamantayan ng flange ng HG20592–20635-2009 na pinakakamakailang inilabas ng Ministry of Chemical Industry noong 2009. Mga nominal na diameter ng flange: DN20, DN25. Kung ang user ay nangangailangan ng iba pang mga pamantayan (gaya ng GB, ANSI, atbp.), ang disenyo ay maaaring i-customize ayon sa mga pangangailangan ng user.
Awtomatikong Steel Ball Shut-off Pressure: Higit sa 0.2 MPa
Timbang: 15–30 kg.

Selection Table para sa Quartz Tube Level Gauges

Hindi. item Numero ng Bahagi ng Mga Detalye ng Modelo Paglalarawan
1 XQ/UGS/UNS Quartz Tube Level Gauge
2 Karagdagang Device 1 Karaniwang Uri
2 Gamit ang Steam Jacket
3 Gamit ang Anti-Frost Device
4 Gamit ang Lighting Device
3 Pag-uuri A Isang kulay para sa pagsukat ng antas ng likido
B Dalawang kulay para sa pagsukat ng antas ng likido
C Tatlong kulay para sa pagsukat ng interface
D Malaking Diameter
4 Nominal Pressure (MPa) 1 1.6 (Class150)
2 2.5 (Class300)
3 4.0 (Class600)
4 6.3 (Class900)
5 10.0 (Class1500)
5 Basang Materyal C Carbon Steel
P Hindi kinakalawang na asero (321, 316L)
6 Saklaw ng Pagsukat (mm) 3 300
5 500
8 800
11 1100
14 1400
17 1700
20 2000
X Espesyal na sukat; sundan ng dimensyon na numero pagkatapos ng X
Halimbawa UNS - 1 B 2 P OB Modelo: Standard na dalawang-kulay na quartz tube level gauge
Presyon ng pagtatrabaho: 2.5MPa
Materyal: Hindi kinakalawang na asero
Saklaw ng pagsukat: L = 800 mm


UGS/UNS Display Height vs. Measurement Range Table (Tumutukoy ang display height sa scale height)

Saklaw ng Pagsukat L (mm) 300 500 800 1100 1400 1700 2000
Taas ng Display H (mm) 100 300 600 900 1200 1500 1800
