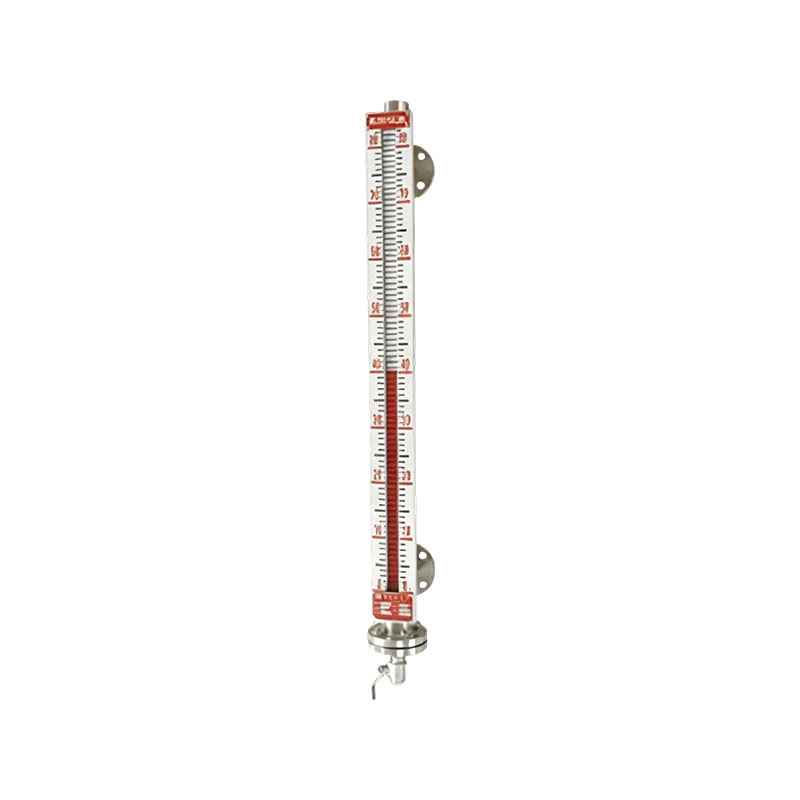

XG/JYZX series magnetic level gauge

XG/JYZX series magnetic level gauge, na kilala rin bilang magnetic flip column o magnetic flip plate. Ang isang magnetic float level gauge ay ligtas at mapagkakatiwalaang masusukat ang antas ng likido sa ilalim ng mataas na temperatura, mataas na presyon, mataas na lagkit, at malakas na mga kondisyon ng kaagnasan. Ang pagbabasa ay intuitive, ang display ay kapansin-pansin, at ang hanay ng pagsukat ay malaki. Nilagyan ng mga micro switch at liquid level remote transmitters, maaari itong makamit ang upper at lower limit na alarma at kontrol ng liquid level (boundary), pati na rin ang remote detection at control. Ang mga produktong serye ng magnetic liquid level gauge ay malawakang ginagamit para sa pagsukat at kontrol ng antas ng likido sa iba't ibang industriya tulad ng kapangyarihan, petrolyo, kemikal, metalurhiya, proteksyon sa kapaligiran, gamot, pagkain, atbp. Ang XG/JYZX series na magnetic float flip column level gauge ay konektado sa lalagyan sa pamamagitan ng isang side flange, upang ang mga pagbabago sa likido sa level gauge ay aktuwal na naaayon sa mga pagbabago sa antas ng likido sa loob ng lalagyan. Ang cylindrical float sa loob ng level gauge chamber at ang magnetic flip plate at switch sa labas ng level gauge ay talagang isang set ng magnetic system. Naaapektuhan ng cylindrical float ang flip column sa loob ng flip plate at ang mga magnetic component sa loob ng switch sa pamamagitan ng magnetic field, sa gayon ay linearly na nagpapakita ng mga pagbabago sa antas ng likido.
Ang flipping column ng magnetic flipping plate ay nilagyan ng maliit na columnar magnetic steel, at lahat ng flipping column ay pantay na inilalagay sa aluminum slots na may radial spacing na 10mm. Ang kalahati ng mga flipping column ay puti, at ang kalahati ay pula. Kapag ang antas ng likido sa level gauge ay tumaas at bumaba, ang float ay gumagalaw nang naaayon, at ang beam magnetic field ng permanenteng magnet na naka-install sa tuktok nito ay nagtutulak sa magnetic flip column ng outward-rotating plate upang umikot ng 180 °. Kapag tumaas ang antas ng likido, ito ay nagbabago mula puti hanggang pula. Sa kabaligtaran, kapag bumaba ang antas ng likido, ang flipping column ay nagbabago mula pula hanggang puti. Sa ganitong paraan, maipapakita ng flipping column ang mga pagbabago sa antas ng likido sa loob ng lalagyan nang hindi nangangailangan ng anumang power supply. Nagbibigay ito ng ligtas at maaasahang paraan at pamamaraan para sa pagtuklas ng antas ng likido ng nasusunog, sumasabog, at nakakalason na media sa pamamagitan ng ganap na paghihiwalay ng likidong media mula sa mga indicator ng pagsukat.
Ang UQZ liquid level sensor ay ginagamit upang sukatin ang antas ng likido at magpadala ng mga signal kasama ng JYZK series magnetic float level gauge. Ang signal ng paglaban na naaayon sa antas ng likido ay na-convert sa isang karaniwang kasalukuyang output ng signal ng transmitter.
Ang UK series magnetic switch ay nahahati sa ordinaryong magnetic switch at bidirectional holding magnetic switch, at ginagamit kasabay ng XG/JJZK water series magnetic float level gauge.

Mga Tampok ng Produkto:
1. Ang istraktura ay simple, matibay, at maaasahan, at hindi nangangailangan ng espesyal na pagpapanatili.
2. Ang likidong daluyan at tagapagpahiwatig ng pagsukat ay ganap na nakahiwalay.
3. Maaari nitong sukatin at ipahiwatig ang antas ng likido ng mga kinakaing unti-unti, nasusunog, nakakalason, nabalisa, at kontaminadong mga likido, at angkop para sa mga kapaligirang may mataas na temperatura at mataas na presyon.
4. Magnetic flip column display; hindi na kailangan ng panlabas na power supply. Ang mga resulta ng pagsukat ay maaaring maipadala nang malayuan sa pamamagitan ng circuit, na nakakamit ng remote control at detection.
5. Bilang karagdagan sa pangunahing uri, mayroong iba't ibang anyo ng mga liquid level gauge tulad ng mataas na temperatura at mababang presyon, uri ng mataas na temperatura at mataas na presyon, uri ng jacket, uri ng top-mounted, uri ng anti-corrosion, uri ng likidong gas, uri ng frost-proof, atbp.  Industriya ng aplikasyon:
1. Industriya ng petrochemical: iba't ibang mga tangke ng imbakan, reaktor, tangke ng buffer, at mga tore na ginagamit para sa pagsubaybay sa mga antas ng likido at mga posisyon sa hangganan.
2. Paggamot ng tubig at proteksyon sa kapaligiran: pagsukat ng mga antas ng likido sa mga dosing tank, mga tangke ng imbakan ng dumi sa alkantarilya, mga circulating water tank, at mga purified water storage tank.
3. Thermal at electrical power: pagsubaybay sa mga antas ng likido sa mga tangke ng mainit na tubig, mga tangke ng deoxygenated na tubig, mga heat exchanger, at mga lalagyan ng kagamitang pantulong.
4. Banayad na industriya, pagkain at mga parmasyutiko: pagtuklas ng antas ng likido para sa mga tangke ng sangkap, mga tangke ng fermentation, mga tangke ng pagluluto, at mga tangke ng imbakan ng hilaw na materyales.
