Nakabaluti na thermocouple cable

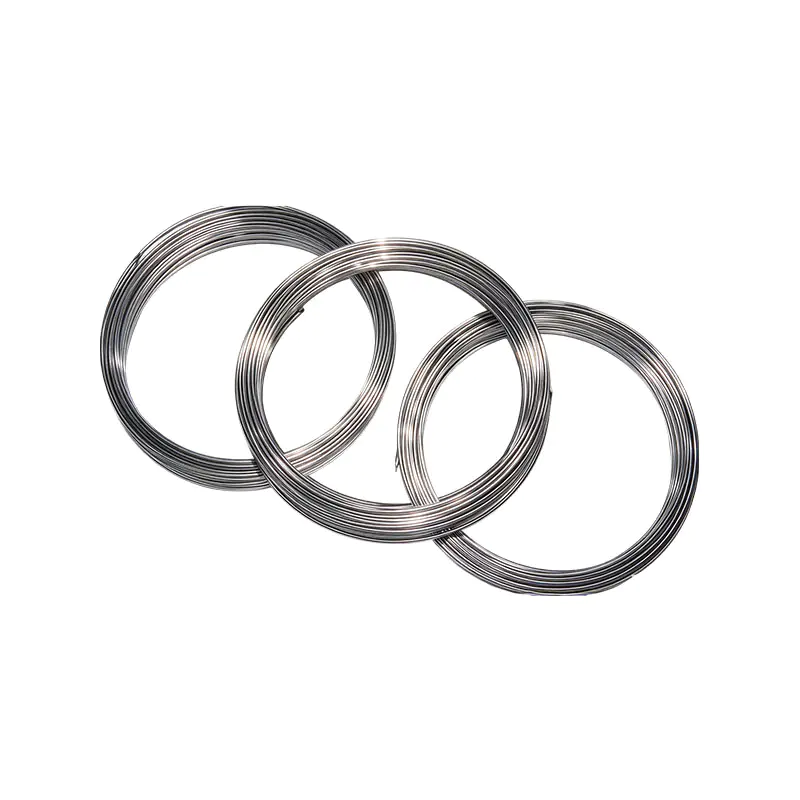

Ang armored thermocouple cable, karaniwang kilala bilang armored wire o, internationally, bilang inorganic insulation thermocouple cable, ay isang solidong kabuuan na gawa sa isang hindi kinakalawang na asero na protective tube, magnesium oxide insulation powder, at thermocouple wire material, pinagsama at compactedin ay mold. Ito ay may mga pakinabang ng pressure resistance, earthquake resistance, flexibility, miniaturization, at mabilis na thermal response time. Ito ang pangunahing materyal para sa paggawa ng mga nakabaluti na thermocouple.

Mga Bentahe ng Produkto:
1. Sensitive thermal response at malawak na hanay ng pagsukat ng temperatura
Maliit na thermal inertia, mabilis na temperature sensing speed, maaaring sumaklaw sa mataas at mababang temperatura, stable na thermoelectric na potensyal na output, at mabilis na nakakakuha ng mga pagbabago sa temperatura sa mga kondisyon ng pagtatrabaho.
2. Mataas na lakas ng makina, nababaluktot at madaling i-install
Ang metal armored shell ay lumalaban sa vibration at impact, at maaaring yumuko nang katamtaman, na ginagawa itong angkop para sa maliliit na espasyo ng kagamitan at kumplikadong on-site na mga wiring installation.
3. Magandang proteksiyon sealing at malakas na kapaligiran adaptability
Ang istraktura ng mineral insulation ay siksik, moisture-proof, dustproof, at anti-oxidation, na may maaasahang pagganap ng pagkakabukod, at maaaring gumana nang mahabang panahon sa malupit na pang-industriya na kapaligiran tulad ng alikabok at mataas na temperatura.

Mga pangunahing punto ng pagbebenta:
1. Malawak na hanay ng pagsukat ng temperatura at mabilis na pagtugon sa bilis
Maliit na thermal inertia, sensitibong temperatura sensing, na may kakayahang sukatin ang parehong mataas at mababang temperatura, stable na thermoelectric na potensyal na output, at real-time na feedback ng mga pagbabago sa temperatura sa site.
2. Flexible at vibration-resistant, na may malakas na kakayahang umangkop sa pag-install
Ang armor body ay nababaluktot, lumalaban sa impact at vibration, at madaling mailagay sa maliliit na espasyo ng kagamitan at kumplikadong mga pipeline site.
3. Proteksyon ng siksik na pagkakabukod, mataas na tibay
Ang istraktura ng insulation ng mineral ay may mahusay na pagganap ng sealing, moisture at dust resistance, oxidation resistance, at maaaring makatiis sa malupit na pang-industriya na kapaligiran, na binabawasan ang posibilidad ng pagkabigo at pagpapahaba ng buhay ng serbisyo.

Makipag-ugnayan sa Amin
PREV：Walang nakaraang artikuloSUSUNOD：Nakabaluti thermistor cable
FAQ Mga Detalye ng Pagganap

Q1: Ano ang pinakamababang bending radius na kinakailangan para sa mga armored thermocouple cable?
A: Sa pangkalahatan, ang bending radius ay hindi dapat mas mababa sa 5-7 beses ang panlabas na diameter ng armor. Ang hot end probe ay hindi dapat baluktot hangga't maaari upang maiwasan ang internal wire breakage at makaapekto sa pagsukat ng temperatura.

Q2: Maaari bang direktang masukat ng mga armored thermocouples ang mataas na temperatura ng media?
A: Ang pinakamataas na limitasyon ng pagsukat ng temperatura ay nakasalalay sa materyal ng kaluban at sukat ng thermocouple, at ang iba't ibang mga modelo ay may iba't ibang paglaban sa temperatura; Sa ilalim ng mga kondisyon ng sobrang mataas na temperatura, kinakailangan upang i-verify ang mga pagtutukoy at mga parameter. Ang paglampas sa saklaw ay magpapabilis sa pagtanda at pinsala.

Q3: Ano ang mga dahilan para sa paglukso ng signal ng pagsukat ng temperatura at hindi tumpak na mga halaga?
A: Kasama sa mga karaniwang sanhi ang electromagnetic interference, mahinang pagkontak sa mga kable, at pagkasira ng insulation layer na dulot ng moisture. Inirerekomenda na gumamit ng shielded type para sa interference environment, na may single-point grounding ng shielding layer, at upang suriin ang higpit ng mga wiring terminal.

Q4: Maaari bang pahabain at idugtong ang mga nakabaluti na thermocouple cable para magamit?
A: Hindi inirerekumenda na direktang kumonekta at mag-extend sa kalooban. Ang mga wire ng kompensasyon na may parehong numero ng dibisyon ay dapat gamitin para sa extension; Ang paghahalo ng mga ordinaryong wire ay bubuo ng karagdagang potensyal sa pag-init, na magdudulot ng malalaking error sa pagsukat.

1.1 Ang pangalan ng produkto, modelo, numero ng sukat, materyal sa panlabas na tubo, at temperatura ng pagpapatakbo ay ipinapakita sa Talahanayan 1-1.

Pangalan ng Produkto Modeloo Uri ng Thermocouple Materyal na Panlabas na Kaluban Panlabas na Diameter (mm) Max Operating Temp. (°C)
Nakabaluti na Chromel–Nisil Thermocouple Cable
Nakabaluti na Chromel–Nisil-Mg Thermocouple Cable 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0.5; 1.0 500
1.5; 2.0 800
3.0; 4.0; 4.5; 5.0 900
6.0; 8.0 1100
Nakabaluti na Chromel–Nisil Thermocouple Cable
Nakabaluti na Chromel–Nisil-Mg Thermocouple Cable 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0.5; 1.0 400
1.5; 2.0 600
3.0; 4.0; 4.5; 5.0 800
6.0; 8.0 800
Nakabaluti na Chromel–Constantan Thermocouple Cable KE E 1Cr18Ni9Ti, 316L; 304 0.5; 1.0 400
1.5; 2.0 500
3.0; 4.0; 4.5; 5.0 600
6.0; 8.0 800
Armored Iron–Constantan Thermocouple Cable KJ J 1Cr18Ni9Ti, 316L; 304 0.5; 1.0 300
1.5; 2.0 400
3.0; 4.0; 4.5; 5.0 500
6.0; 8.0 750
Armored Copper–Constantan Thermocouple Cable KT T 1Cr18Ni9Ti, 316L; 304 0.5; 1.0 200
1.5; 2.0; 3.0
4.0; 4.5; 5.0 		300
300
6.0; 8.0 400
Nakabaluti na PtRh10–Pt Thermocouple Cable KS S GH3030, GH3039, 25Cr–20Ni 1.0; 1.5 800
2.0; 3.0 900
Nakabaluti na PtRh13–Pt Thermocouple Cable KR R 4.0; 4.5 1000
5.0; 6.0; 8.0 1100
Nakabaluti na PtRh30–PtRh6 Thermocouple Cable KB B GH3030, GH3039, 25Cr–20Ni 4.0; 4.5 1100
5.0; 6.0; 8.0 1200


Tandaan: Ang mga produktong gawa sa iba pang mga materyales at may iba't ibang mga panlabas na diameter ay maaaring ibigay sa konsultasyon sa pagitan ng supplier at ng customer.
1.2 Mga Pamantayan ng Produkto
1.2.1 Ang mga base metal-armored thermocouple cable ay sumusunod sa JB/T8205-1999 at GB/T18404-2001
1.2.2 Ang mamahaling metal-armored thermocouple cable ay sumusunod sa JB/T 8909-1999
1.2.3 Ang mga nakabaluti na Pt-Rh 30–Pt-Rh 8 thermocouple cable ay sumusunod sa QB/T 2405-2004

1.3 Paraan para sa Pagtatalaga ng mga Modelo ng Armored Thermocouple Cable:

KK 4 G30 φ5.0 I GB/T18404-2001
KK Modeloo (KKKN, KEKJKTKS, KR, KB)
4 Bilang ng mga Kable: Hindi tinukoy para sa two-core; ang apat na core ay tinutukoy ng "4"
G30 Protective Tube Material: Ang 1Cr18Ni9Ti ay tinutukoy ng "B"
Ang GH3039 ay tinutukoy ng "G39"
Ang GH3030 ay tinutukoy ng "G30"
Ang 25Cr-20Ni ay tinutukoy ng "2520"
316L, 304
φ5.0 Cable Outer Diameter (Φ0.5–8.0 mm)
I Klase ng Pagpaparaya (Class I, II, III)
GB/T18404 Pamantayang Numero
2001 Pamantayang Taon

1.4 Ang mga sukat ng produkto at pinapayagang mga paglihis ay dapat sumunod sa Talahanayan 1-2.

Outer Diameter at Tolerance (mm) KK / KN / KE / KJ / KT KS / KR / KB
Min. Kapal ng Pader (mm) Min. Thermocouple Wire Dia. (mm) Min. Kapal ng Layer ng Insulation (mm) Min. Kapal ng Pader (mm) Min. Thermocouple Wire Dia. (mm) Minimum na Thermoelement Wire Diameter(mm)
0.5 ± 0.025 0.05 0.08 0.04 / / /
1.0 ± 0.025 0.1 0.15 0.08 0.1 0.1 0.12
1.5 ± 0.025 0.15 0.23 0.12 0.15 0.15 0.17
2.0 ± 0.025 0.2 0.3 0.16 0.2 0.2 0.23
3.0 ± 0.030 0.3 0.45 0.24 0.3 0.3 0.34
4.0 ± 0.040 0.4 0.6 0.32 0.4 0.4 0.47
4.5 ± 0.045 0.45 0.68 0.36 0.45 0.4 0.52
5.0 ± 0.050 0.5 0.75 0.4 0.5 0.45 0.62
6.0 ± 0.060 0.6 0.9 0.48 0.6 0.45 0.8
8.0 ± 0.080 0.8 1.2 0.64 0.8 0.45 1.16

Tandaan: Ang mga bahagyang pagsasaayos sa kapal ng pader ng tubo, diameter ng wire ng thermocouple, at kapal ng pagkakabukod ay pinahihintulutan para sa mga multi-core o single-core armored thermocouple cable.

1.4 Mga Katangian at Pagpapahintulot ng Thermocouple
Para sa mga armored thermocouple na ginawa mula sa armored thermocouple cable ng iba't ibang modelo, kapag ang reference junction ay 0 °C, ang thermoelectric potential ay dapat sumunod sa GB/T 16839.1-1997, "Thermocouples—Bahagi 1: Calibration Tables," at ang mga tolerance para sa iba't ibang grado ng Tables ay dapat sumunod sa mga probisyon ng Table1.

Kategorya Klase ng Pagpaparaya Modeloo Uri Pagpapahintulot (°C) Saklaw ng Temperatura (°C)
Base-Metal Armored Thermocouple Cable I KK K ±1.5 °C o ±0.4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0.5 °C o ±0.4 %t −40 ~ 350
II KK K ±2.5 °C o ±0.75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1.0 °C o ±0.75 %t −40 ~ 400
III KK K ±2.5 °C o ±1.5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1.0 °C o ±1.5 %t −200 ~ 40
Precious-Metal Armored Thermocouple Cable II KS S ±1.5 °C o ±0.25 %t 300 ~ 1100
KR R 300 ~ 1100
pt KS S ±3.0 °C o ±0.5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0.25 %t 600 ~ 1200
III KB B ±4.0 °C o ±0.5 %t 600 ~ 1200

Tandaan: t = ganap na halaga ng sinusukat na temperatura (°C); Ang "pt" ay tumutukoy sa pamantayan (ordinaryo) na grado.

1.5 Paglaban sa Insulation
Ang paglaban sa pagkakabukod ay dapat masukat sa pagitan ng mga pares na kawad at sa pagitan ng mga pares na kawad at ng panlabas na kaluban. Para sa mga cable na may panlabas na diameter <1.5 mm, ang inilapat na boltahe ay dapat na 75 25 V DC; para sa mga cable na may panlabas na diameter >1.5 mm, ang inilapat na boltahe ay dapat na 500 50 V DC. Ang paglaban sa pagkakabukod bawat metro sa temperatura ng silid at sa mataas na temperatura ay dapat sumunod sa mga probisyon ng Talahanayan 1-4.

Kapaligiran ng Pagsubok Modeloos Min. Pagsukat ng Haba (m) Temperatura ng Pagsubok (°C) Min. Insulation Resistance (MΩ/m)
Temp. KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Mataas na Temp. KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Mataas na Temp. KT 0.5 300 ± 15 500

Tandaan: Ang mga insulation material ng armored thermocouple at armored thermocouple cable ay may limitadong electrical conductivity; bumababa ang resistensya ng pagkakabukod habang tumataas ang haba ng cable. Ang kondaktibiti bawat yunit ng haba ay tinutukoy ng Sm' (katumbas ng Q'·m'); para sa mga cable o thermocouples na mas mahaba sa 1 m, ang insulation resistance ay ipinahayag sa ·m o MQ·m, na ang insulation resistance ay inversely proportional sa haba; para sa mga mas maikli sa 1 m, ito ay ipinahayag sa MQ·m.
